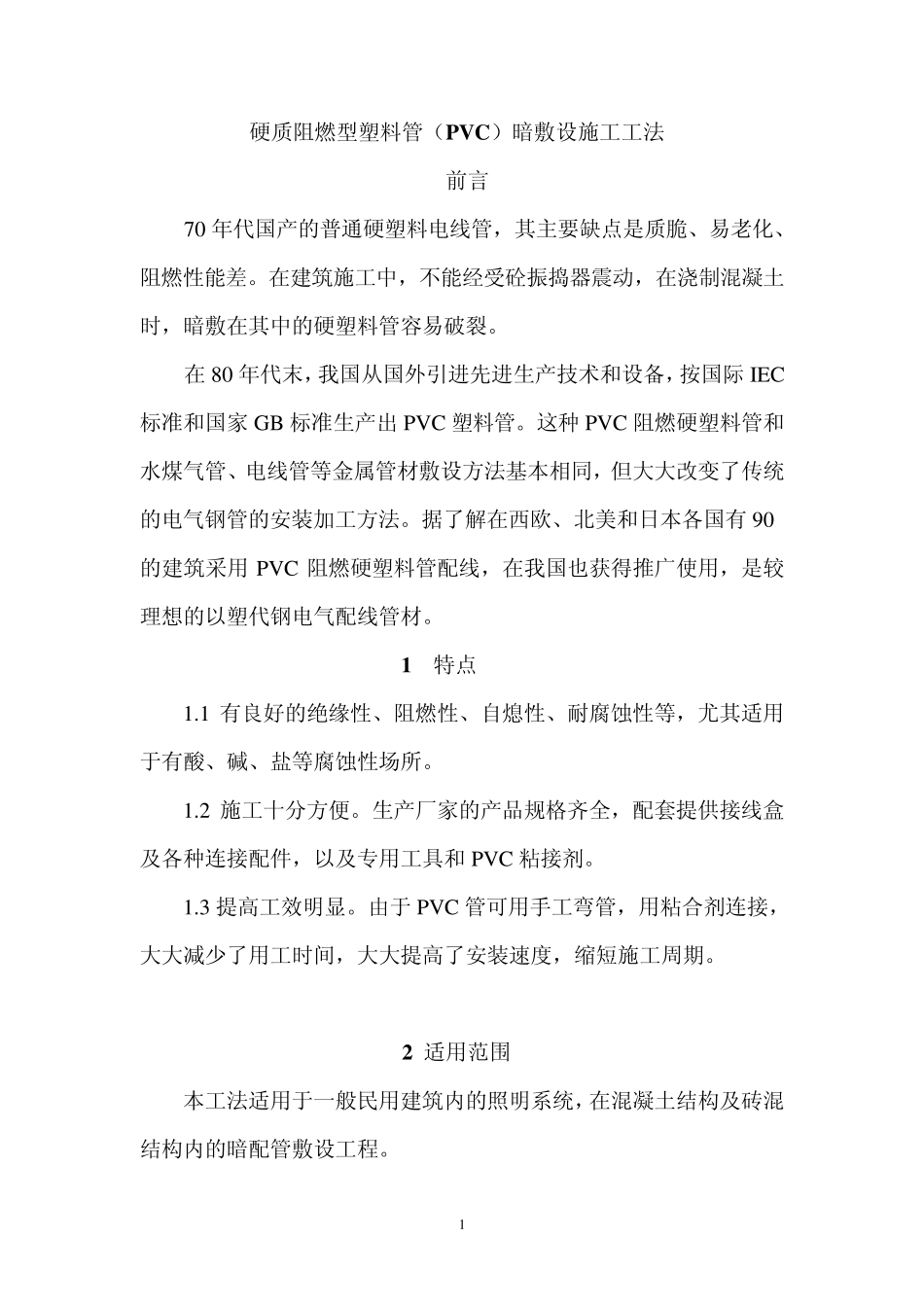

硬质阻燃型塑料管(PV C)暗敷设施工工法 编制:许德生 中建一局(集团)安装公司 2001.8 1 硬质阻燃型塑料管(PVC)暗敷设施工工法 前言 70 年代国产的普通硬塑料电线管,其主要缺点是质脆、易老化、阻燃性能差。在建筑施工中,不能经受砼振捣器震动,在浇制混凝土时,暗敷在其中的硬塑料管容易破裂。 在 80 年代末,我国从国外引进先进生产技术和设备,按国际 IEC标准和国家 GB 标准生产出 PV C 塑料管。这种 PV C 阻燃硬塑料管和水煤气管、电线管等金属管材敷设方法基本相同,但大大改变了传统的电气钢管的安装加工方法。据了解在西欧、北美和日本各国有 90%的建筑采用 PV C 阻燃硬塑料管配线,在我国也获得推广使用,是较理想的以塑代钢电气配线管材。 1 特点 1.1 有良好的绝缘性、阻燃性、自熄性、耐腐蚀性等,尤其适用于有酸、碱、盐等腐蚀性场所。 1.2 施工十分方便。生产厂家的产品规格齐全,配套提供接线盒及各种连接配件,以及专用工具和 PV C 粘接剂。 1.3 提高工效明显。由于 PV C 管可用手工弯管,用粘合剂连接,大大减少了用工时间,大大提高了安装速度,缩短施工周期。 2 适用范围 本工法适用于一般民用建筑内的照明系统,在混凝土结构及砖混结构内的暗配管敷设工程。 2 3 工艺原理 硬质阻燃PV C 管是利用PV C 树脂加工而成的新型管材。施工方法简单,PV C 所配附件较齐全。管与管、管与附件采取插入法连接;连接处结合面涂 PV C 专用粘合剂,粘接后在接口处形成保护膜,具有防水性能。线管弯曲,采用专用弯管弹簧插入管内直接弯制成各种所需角度;管子截断,用专用钳子直接剪断。 4 工艺流程及操作要点 4.1 工艺流程 4.2 操作要点 4.2.1 弹线定位 1 砖墙、混凝土墙上盒、箱弹线定位:按弹出的水平线,对照设计图测量出盒、箱准确位置并标出准确位置。 2 加气混凝土板、预制圆孔板(垫层内或板孔内暗敷管路)、现浇混凝土楼板,应根据设计图和规定的要求准确找出灯位。进行测量后,标注出灯头盒的尺寸位置。 3 各种隔墙上盒弹线定位:根据设计图要求,测量出盒准确弹线定位 盒箱 固定 煨 管 暗敷管路 扫管穿带线 隐 检 3 尺寸位置。 4.2.2 盒、箱固定 1 盒、箱固定应平正牢固、灰浆饱满,收口平整,纵横坐标准确。 2 砖墙稳注盒、箱 (1)预留盒、箱孔洞:根据设计图规定的盒、箱预留具体位置,随土建砌体电工配合施工,在距盒、箱的位置约30...
