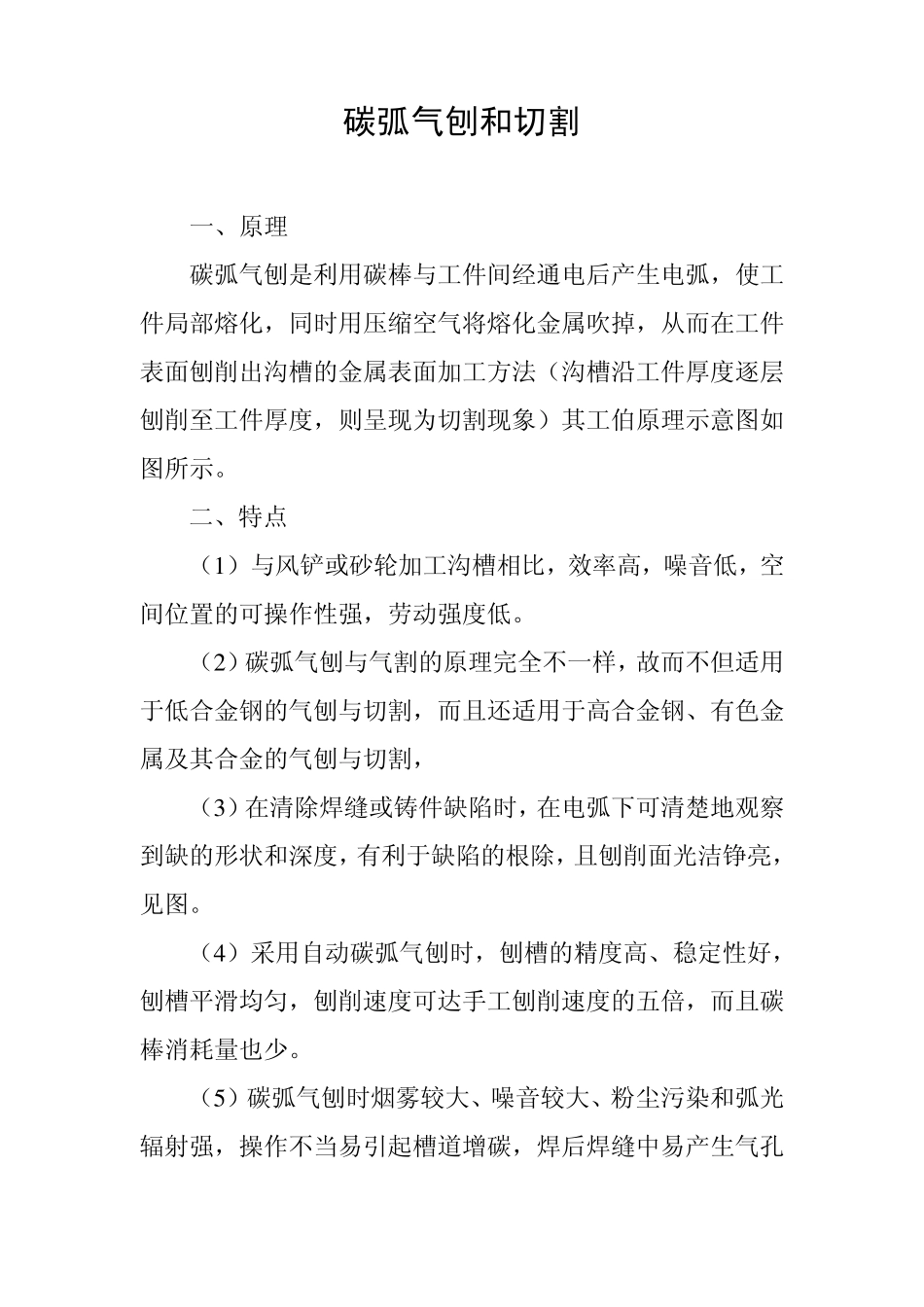

碳弧气刨和切割 一、原理 碳弧气刨是利用碳棒与工件间经通电后产生电弧，使工件局部熔化，同时用压缩空气将熔化金属吹掉，从而在工件表面刨削出沟槽的金属表面加工方法（沟槽沿工件厚度逐层刨削至工件厚度，则呈现为切割现象）其工伯原理示意图如图所示。 二、特点 （1 ）与风铲或砂轮加工沟槽相比，效率高，噪音低，空间位置的可操作性强，劳动强度低。 （2 ）碳弧气刨与气割的原理完全不一样，故而不但适用于低合金钢的气刨与切割，而且还适用于高合金钢、有色金属及其合金的气刨与切割， （3 ）在清除焊缝或铸件缺陷时，在电弧下可清楚地观察到缺的形状和深度，有利于缺陷的根除，且刨削面光洁铮亮，见图。 （4 ）采用自动碳弧气刨时，刨槽的精度高、稳定性好，刨槽平滑均匀，刨削速度可达手工刨削速度的五倍，而且碳棒消耗量也少。 （5 ）碳弧气刨时烟雾较大、噪音较大、粉尘污染和弧光辐射强，操作不当易引起槽道增碳，焊后焊缝中易产生气孔和裂纹。 三、应用 （1）清焊根。 （2）清除焊缝缺陷。 （3）开坡口（特别是 V 型坡口） （4）清除铸件毛刺、飞边、浇冒口及铸件中的缺陷。 （5）可切割低碳钢、合金钢、不锈钢、铸铁、铝及铝合金、铜及铜合金等。 碳弧气刨用的碳棒又称碳焊条、碳电极或碳精棒。 碳棒有直流圆形碳棒、直流半圆形碳棒、直流圆形空心碳棒、直流矩形碳棒、直流连接式圆形碳棒及交流圆形有芯碳棒等形式（所有碳棒外层镀铜 0.3-0.4mm）。圆形碳棒主要用于焊缝清根，开坡口，清理焊缝缺陷等。矩形（扁）碳棒主要用于刨除焊件上的残留的焊疤，临时焊缝，焊缝余高或焊瘤，也可作为切割之用。 碳棒型号表示方法如下： （1）圆形碳棒型号为： B X XX 表 表 表 示 示 示 碳 棒 碳 棒 碳 棒 弧 直 气 径 刨 （mm） （2）矩形（扁）碳棒型号为： B X XX 表 表 表 示 示 示 碳 棒 碳 棒 碳 棒 厚 宽 度 度 在型号后面有的附加字母，其字母含义： （1）末尾带“K”，表示直流圆形空心碳棒。 （2）末尾带“L” 表示直流连接式圆形碳棒。 （3）末尾带“J”，表示直流圆形有芯碳棒。 碳弧气刨工艺参数 1、电源极性 碳弧气刨一般采用功率较大，具有陡降外特性的直流焊机，常选用直流反接（工件接负极），这样电弧稳定，并可使碳钢和合金钢液态金属因渗碳而熔点降低，流动性增加，刨槽宽窄均匀，表面光洁，极性的选择参见表。 2、电流与碳棒直径 碳弧气刨所...
