碳纤维结构加固监理实施细则

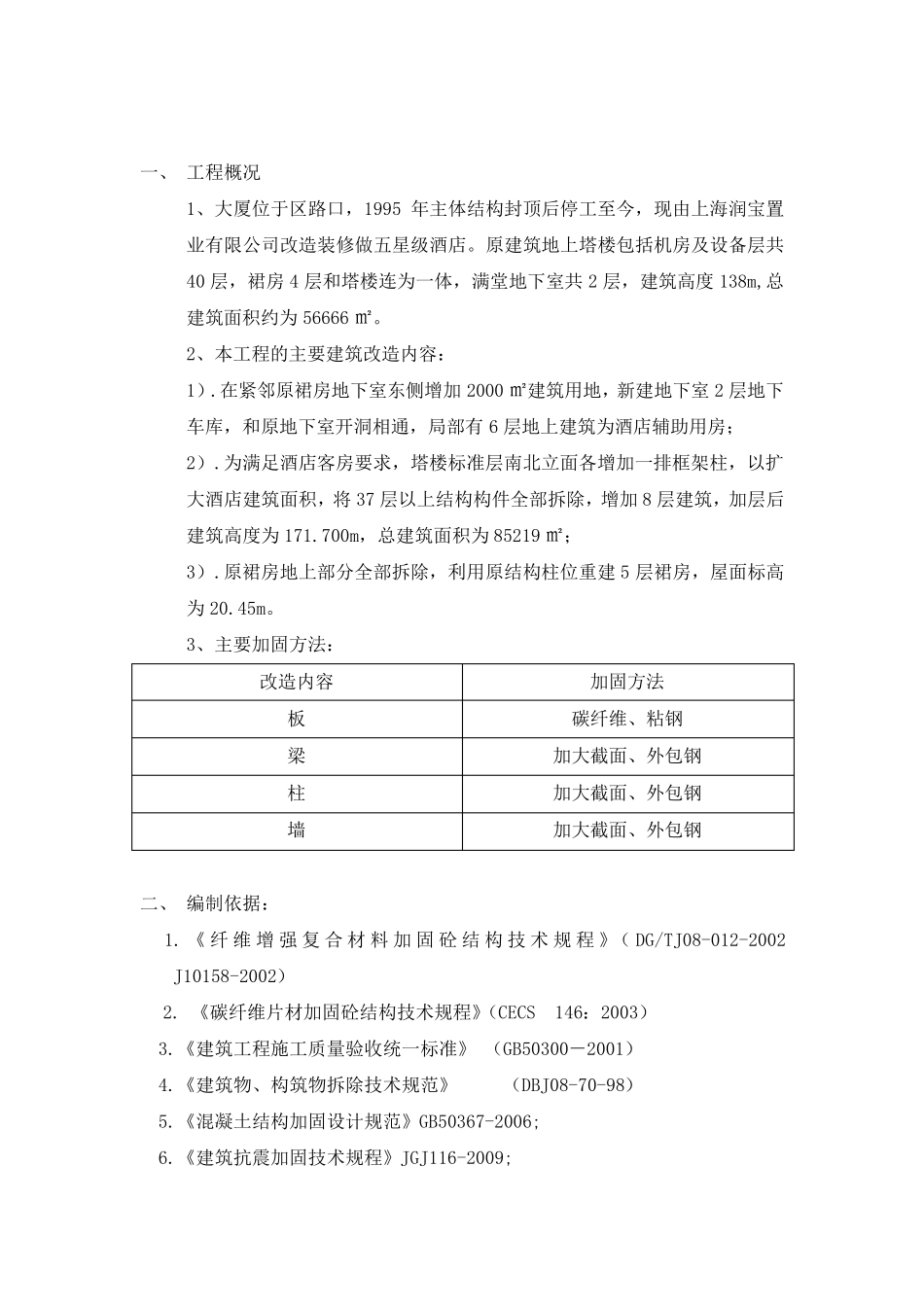

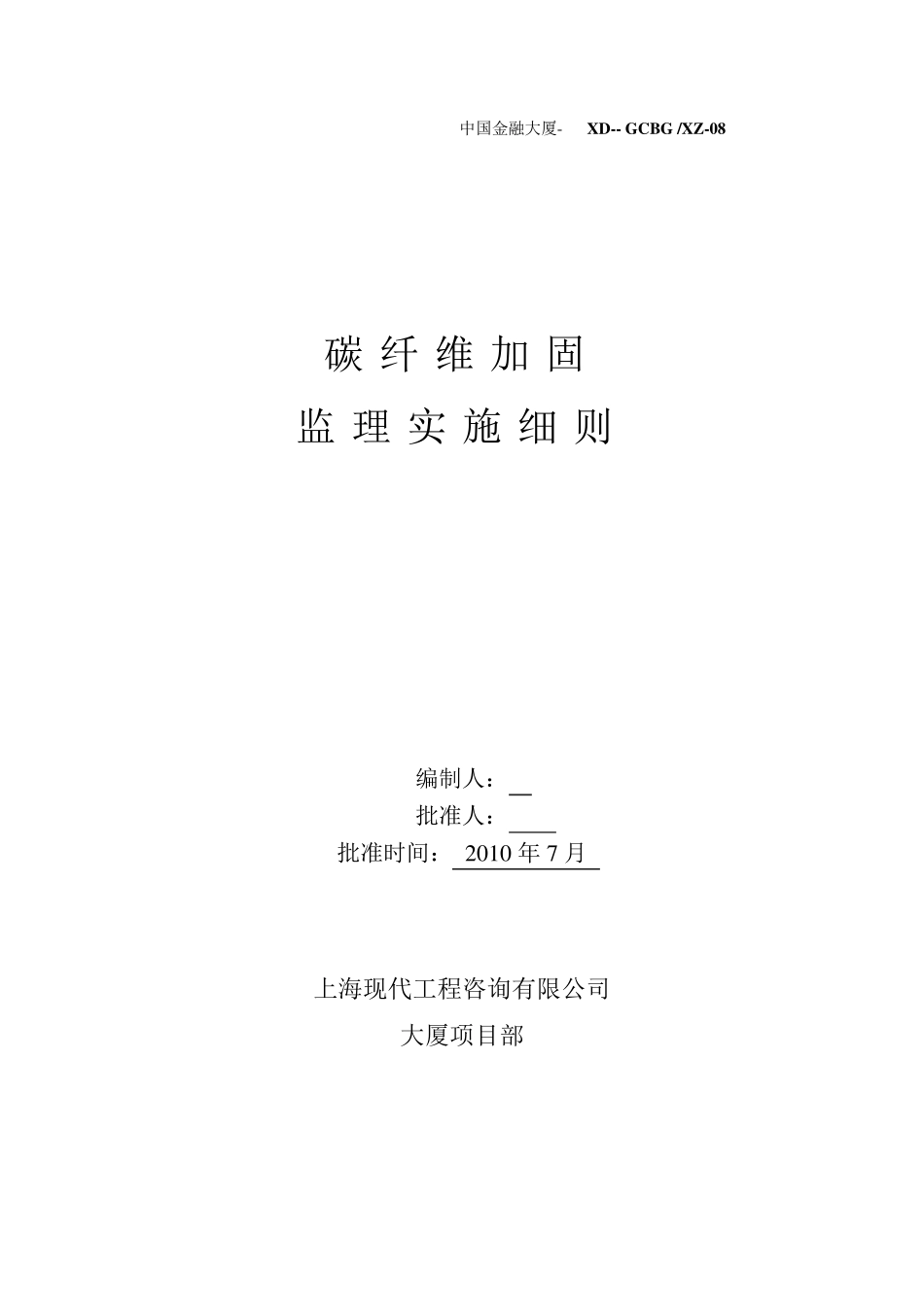

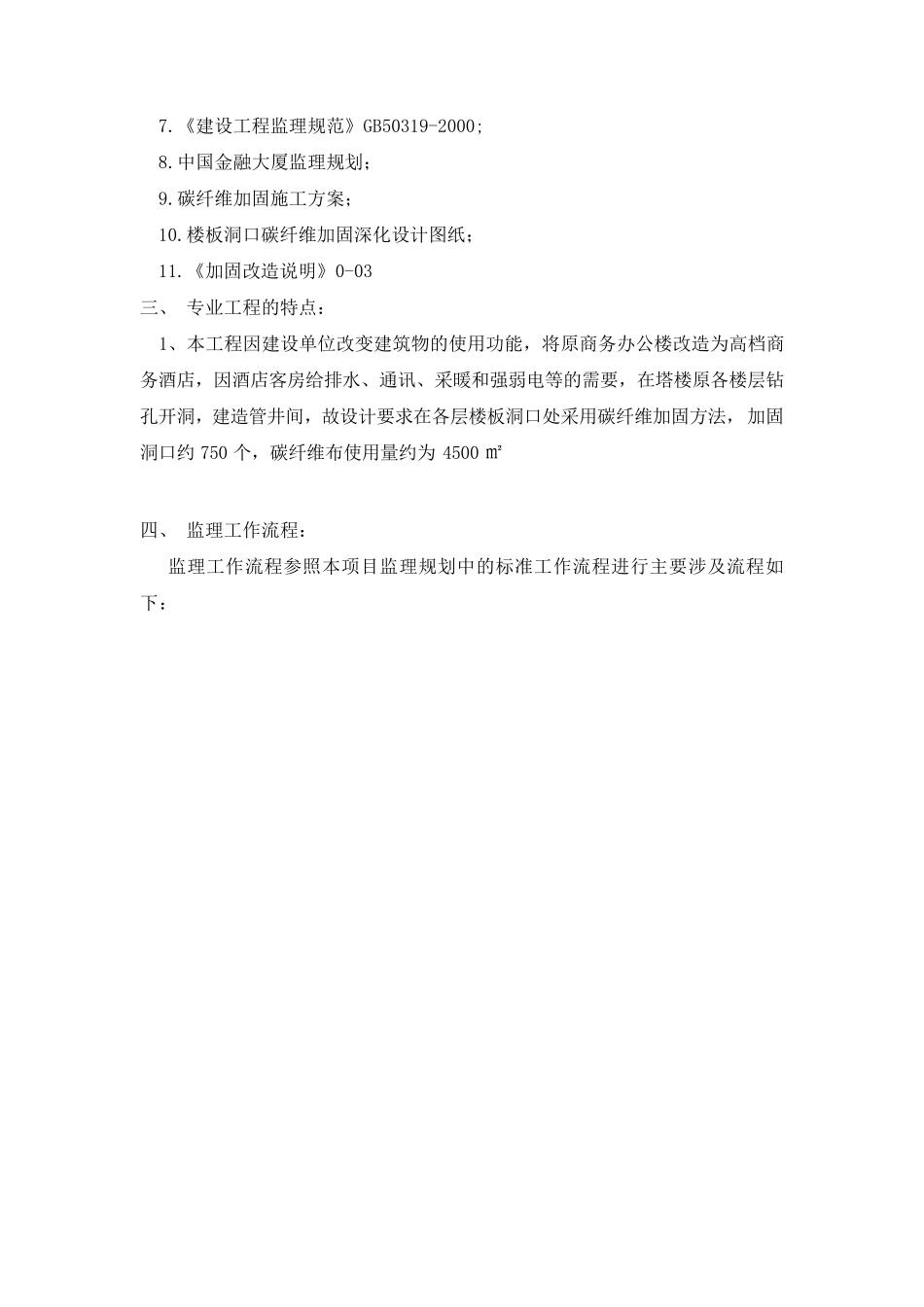

中国金融大厦- XD-- GCBG /XZ-08 碳纤维加固 监理实施细则 编制人： 批准人： 批准时间： 2 0 1 0 年 7 月 上海现代工程咨询有限公司 大厦项目部 一、 工程概况 1、大厦位于区路口，1995 年主体结构封顶后停工至今，现由上海润宝置业有限公司改造装修做五星级酒店。原建筑地上塔楼包括机房及设备层共40 层，裙房 4 层和塔楼连为一体，满堂地下室共 2 层，建筑高度 138m,总建筑面积约为 56666 ㎡。 2、本工程的主要建筑改造内容： 1）.在紧邻原裙房地下室东侧增加 2000 ㎡建筑用地，新建地下室 2 层地下车库，和原地下室开洞相通，局部有 6 层地上建筑为酒店辅助用房； 2）.为满足酒店客房要求，塔楼标准层南北立面各增加一排框架柱，以扩大酒店建筑面积，将 37 层以上结构构件全部拆除，增加 8 层建筑，加层后建筑高度为 171.700m，总建筑面积为 85219 ㎡； 3）.原裙房地上部分全部拆除，利用原结构柱位重建 5 层裙房，屋面标高为 20.45m。 3、主要加固方法： 改造内容 加固方法 板 碳纤维、粘钢 梁 加大截面、外包钢 柱 加大截面、外包钢 墙 加大截面、外包钢 二、 编制依据： 1. 《纤维增 强复合材料加 固砼结 构 技术规程 》（DG/TJ08-012-2002 J10158-2002） 2. 《碳纤维片材加固砼结构技术规程》（CECS 146：2003） 3.《建筑工程施 工质 量 验 收 统 一标准》 （GB50300－ 2001） 4.《建筑物 、构筑物 拆除技术规范 》 （DBJ08-70-98） 5.《混 凝 土 结构加固设计 规范 》GB50367-2006; 6.《建筑抗 震 加固技术规程》JGJ116-2009; 7.《建设工程监理规范》GB50319-2000; 8.中国金融大厦监理规划； 9.碳纤维加固施工方案； 10.楼板洞口碳纤维加固深化设计图纸； 11.《加固改造说明》0-03 三、 专业工程的特点： 1、本工程因建设单位改变建筑物的使用功能，将原商务办公楼改造为高档商务酒店，因酒店客房给排水、通讯、采暖和强弱电等的需要，在塔楼原各楼层钻孔开洞，建造管井间，故设计要求在各层楼板洞口处采用碳纤维加固方法，加固洞口约 750 个，碳纤维布使用量约为 4500 ㎡ 四、 监理工作流程： 监理工作流程参照本项目监理规划中的标准工作流程进行主要涉及流程如下： 结构加固工程监理工作流程 开工 分包资格审定 监理细则编制 见证取样检测 施工方案编制审定 施工准备工作核查 审核通过 开工申请审批 监理...
