磁导率和电感计算

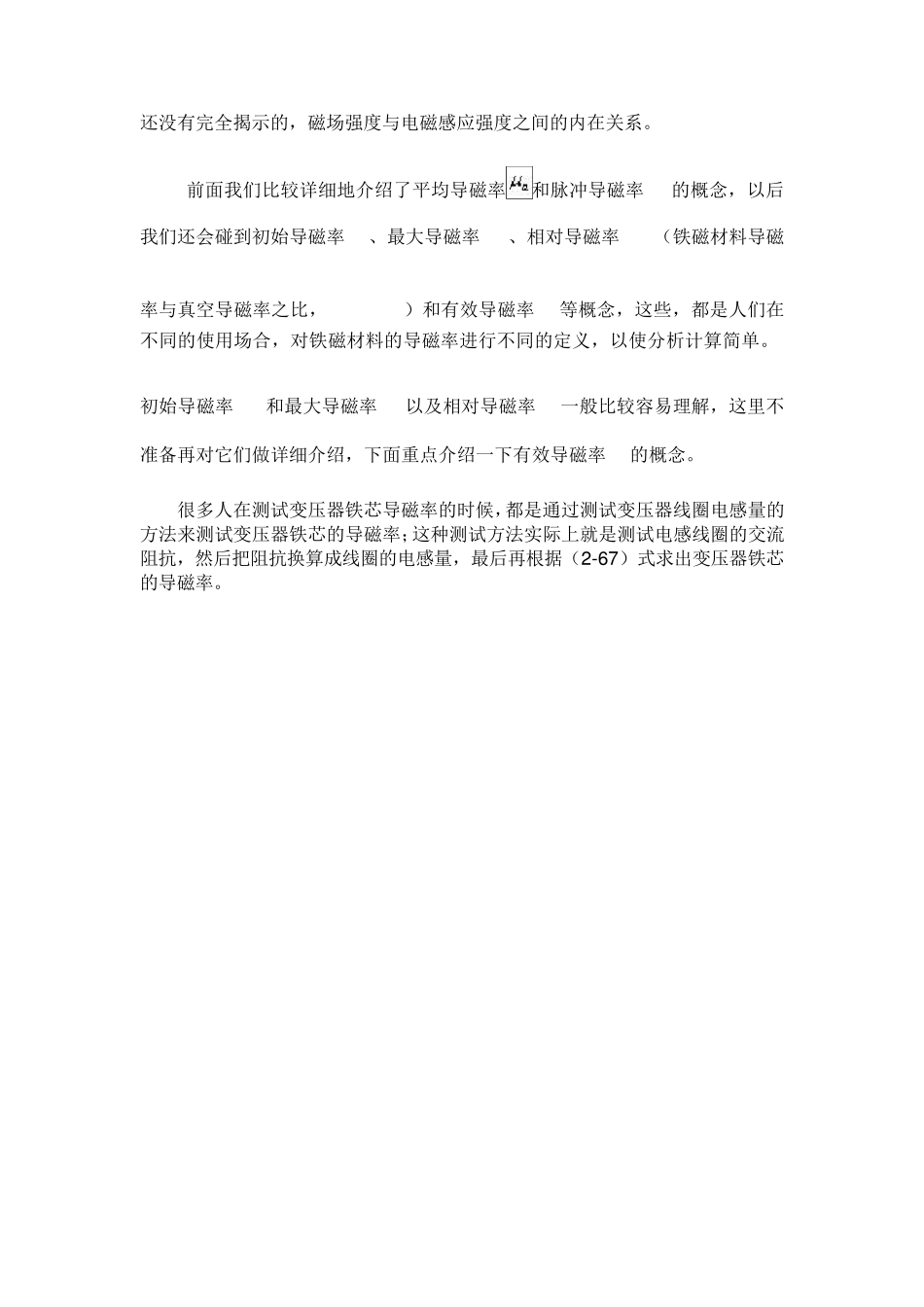

磁导率和电感计算_第1页
1/12
磁导率和电感计算_第2页
2/12
磁导率和电感计算_第3页
3/12
有效导磁率 在测试变压器铁芯导磁率的时候,一般都是通过测试变压器线圈电感量的方法来测试变压器铁芯的导磁率;这种测试方法实际上就是测试电感线圈的交流阻抗;然而用来代表介质属性的导磁率并不是一个常数,而是一个非线性函数,它不但与介质以及磁场强度有关,而且与温度还有关。 我们在前面(2 -1 1 )式和(2 -1 2 )式中,已经介绍过脉冲变压器的脉冲导磁率和开关变压器平均导磁率的概念。脉冲变压器的脉冲导磁率由下式表示: (2 -1 1 )式中,称为脉冲静态磁化系数,或脉冲变压器的脉冲导磁率; 为脉冲变压器铁芯中的磁通密度增量; 为脉冲变压器铁芯中的磁场强度增量。(2 -1 2 )式中, 为开关变压器的平均导磁率; 为开关变压器铁芯中的平均磁通密度增量; 为开关变压器铁芯中的平均磁场强度增量。 在一定程度上来说,开关变压器也属于脉冲变压器,因为它们输入的都是电压脉冲;但一般脉冲变压器输入脉冲电压的幅度以及宽度基本上都是固定的,并且是单极性电压脉冲,其磁滞回线的面积相对来说很小,因此,变压器的脉冲导磁率几乎可以看成是一个常数。 而开关变压器输入脉冲电压的幅度以及宽度一般都不是固定的,其磁滞回线的面积相对来说变化比较大,铁芯导磁率的变化范围也比较大,特别是双激式开关变压器,因此,只能用平均导磁率 的概念来描述。 如果不是特别强调脉冲变压器输入电压为单极性脉冲电压,并且输入脉冲电压的幅度以及宽度基本上都是固定的;那么,利用(2 -1 1 )式来计算开关变压器平均导磁率也未尝不可;因为,人们在测量开关变压器平均导磁率 的时候,不可能用很多不同幅度和宽度的脉冲电压,分别对开关变压器逐一进行测试,然后再把测试结果取平均值。 我们可以试想,如果在众多用来测试的不同幅度和宽度的电压脉冲之中,我们只选出其中一组,其幅度和宽度都是在这些测试电压脉冲之中比较偏中的,那么,用(2-11)式的测试结果来代替(2-12)式的结果,实际上不会有很大的区别。 这样,反而使得对变压器平均导磁率的测量变得简单。因此,我们在对开关变压器平均导磁率进行测试的时候,同样可以用(2-11)式来测量,不过我们必须选用比较适当的测试脉冲电压幅度与宽度。 根据这个想法,开关变压器平均导磁率的测量方法与脉冲变压器脉冲导磁率的测量方法基本一样。开关变压器平均导磁率的测量可在测量变压器铁芯的磁滞损耗和涡流损耗的同时顺便测得。 根据磁场强度的安培环路定律:磁...
