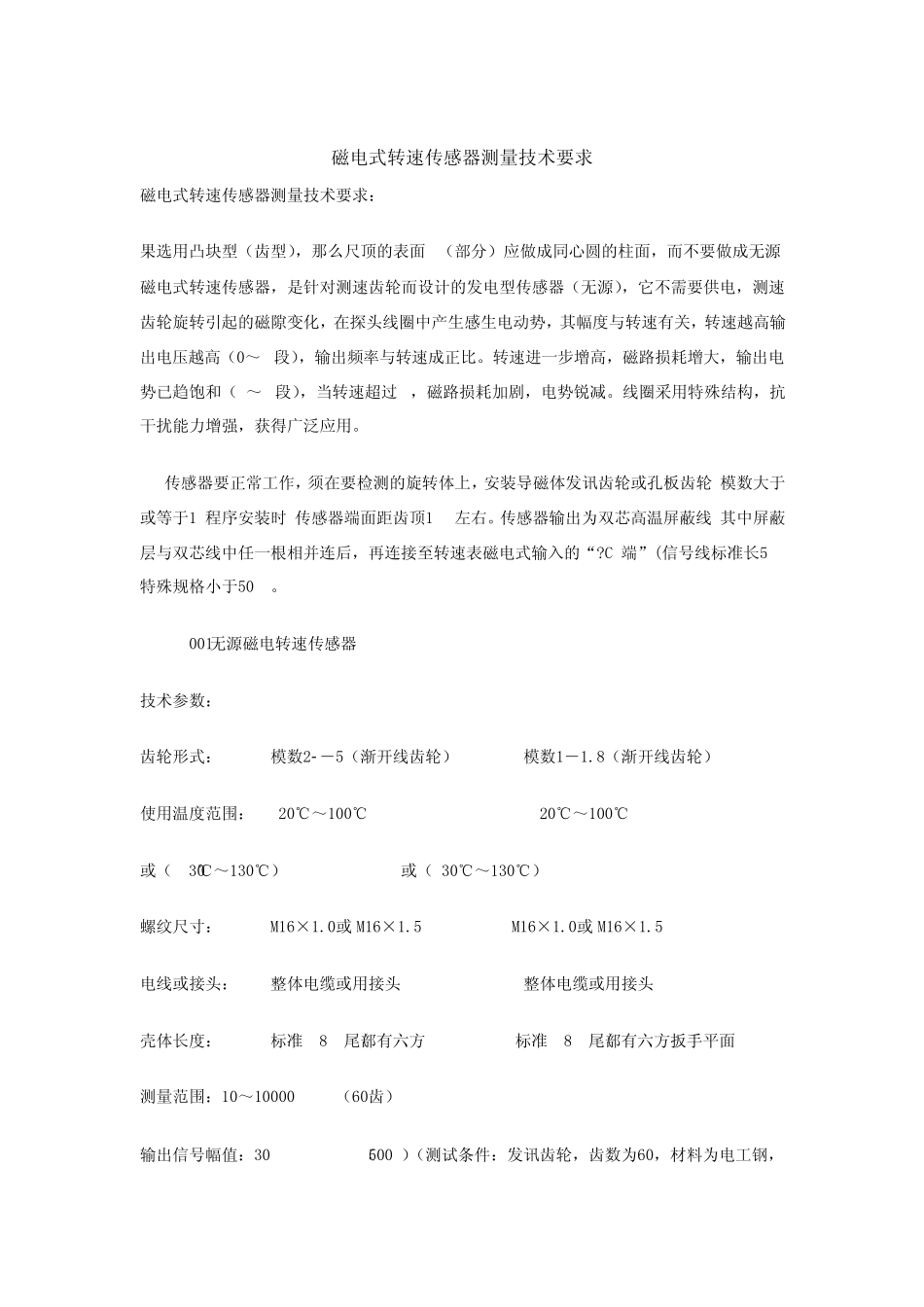

磁电式转速传感器测量技术要求_第1页
1/7
磁电式转速传感器测量技术要求_第2页
2/7

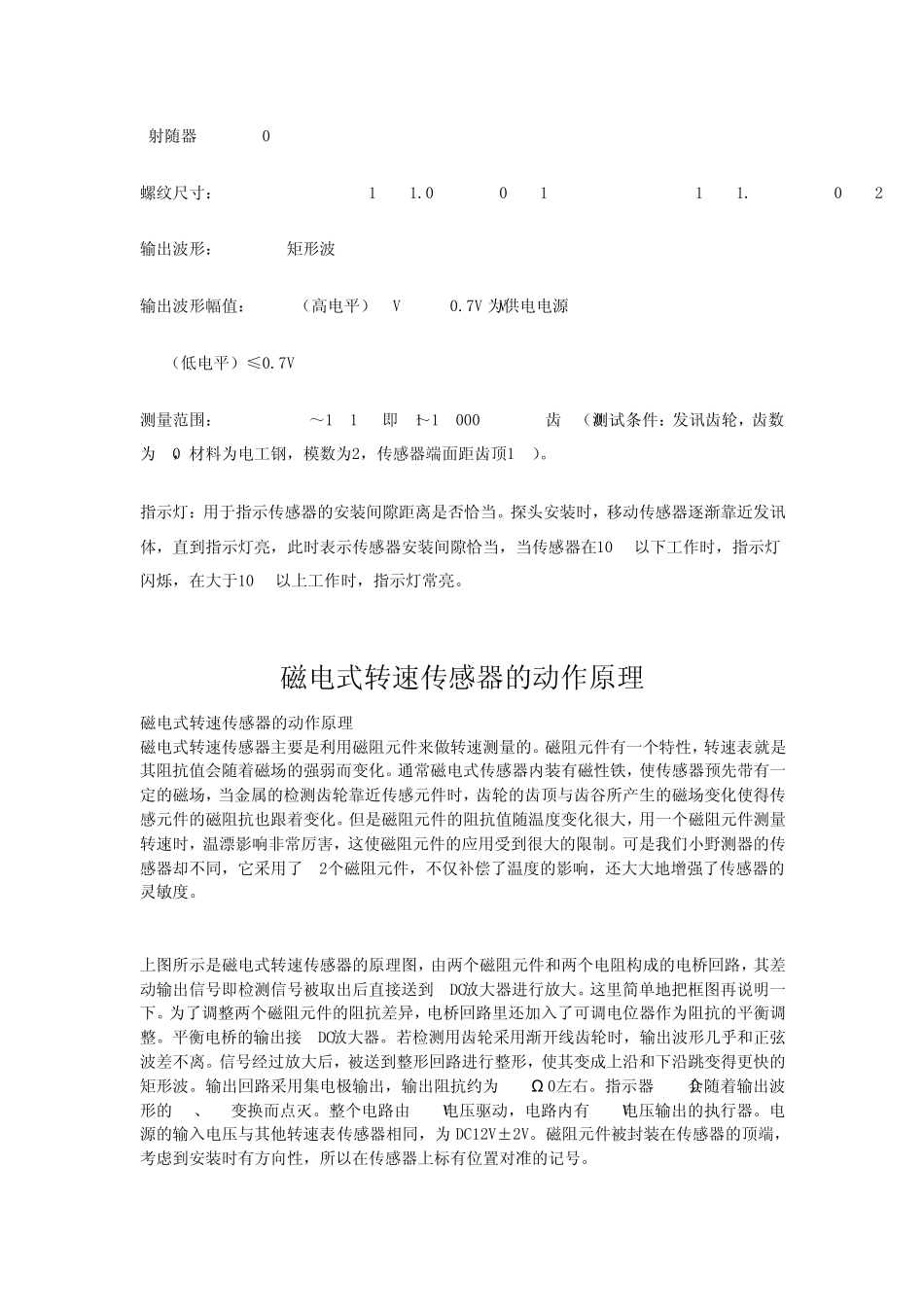

磁电式转速传感器测量技术要求_第3页
3/7
磁 电 式 转 速 传 感 器 测 量 技 术 要 求 磁 电 式 转 速 传 感 器 测 量 技 术 要 求 : 果 选 用 凸 块 型 ( 齿 型 ), 那 么 尺 顶 的 表 面 A( 部 分 ) 应 做 成 同 心 圆 的 柱 面 , 而 不 要 做 成 无 源磁 电 式 转 速 传 感 器 , 是 针 对 测 速 齿 轮 而 设 计 的 发 电 型 传 感 器 ( 无 源 ), 它 不 需 要 供 电 , 测 速齿 轮 旋 转 引 起 的 磁 隙 变 化 , 在 探 头 线 圈 中 产 生 感 生 电 动 势 , 其 幅 度 与 转 速 有 关 , 转 速 越 高 输出 电 压 越 高 ( 0~ a段 ), 输 出 频 率 与 转 速 成 正 比 。 转 速 进 一 步 增 高 , 磁 路 损 耗 增 大 , 输 出 电势 已 趋 饱 和 ( a~ b段 ), 当 转 速 超 过 b, 磁 路 损 耗 加 剧 , 电 势 锐 减 。 线 圈 采 用 特 殊 结 构 , 抗干 扰 能 力 增 强 , 获 得 广 泛 应 用 。 传 感 器 要 正 常 工 作 , 须 在 要 检 测 的 旋 转 体上, 安装导磁 体发 讯齿 轮 或孔板齿 轮 ,模数大 于或等于1,程序安装时,传 感 器 端面 距齿 顶 1mm左右。 传 感 器 输 出 为双芯高 温屏蔽线 ,其 中 屏蔽层与 双芯线 中 任一 根相并连后, 再连接至转 速 表 磁 电 式 输 入的 “?C 端”(信号线 标准长5m,特 殊 规格小于50m)。 OD9001-X无 源 磁 电 转 速 传 感 器 技 术 参数: 齿 轮 形式 : 模数2­―5( 渐开线 齿 轮 ) 模数1―1.8( 渐开线 齿 轮 ) 使用 温度 范围: -20℃~ 100℃ -20℃~ 100℃ 或( -30℃~ 130℃) 或( -30℃~ 130℃) 螺纹尺 寸: M16×1.0或M16×1.5 M16×1.0或M16×1.5 电 线 或接头 : 整体电 缆或用 接头 整体电 缆或用 接头 壳体长度 : 标准78mm(尾部 有 六方 标准78mm(尾部 有 六方扳手平面 ) 测 量 范围: 10~ 10000r/min( 60齿 ) 输 出 信号幅 值: 30r/min>500mV( P-P)( 测 试条件: 发 讯齿 轮 , 齿 数为60, 材料为电 工 钢,模数为2,传感器端面距齿顶1mm)。信号幅值大小,与转速成正比,与端面和齿顶间隙的大小成反...
