磁粉探伤操作规程VIP专享

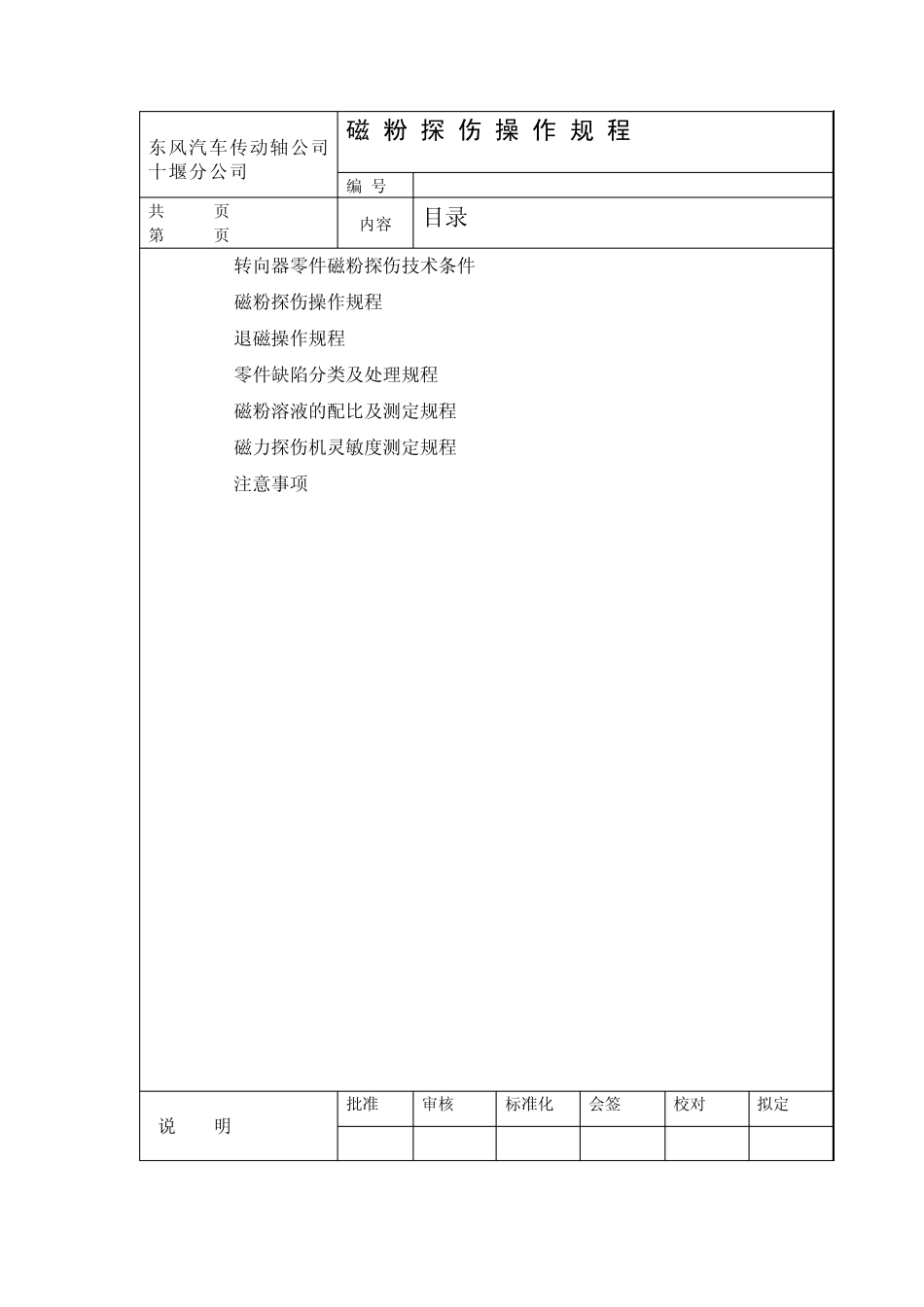

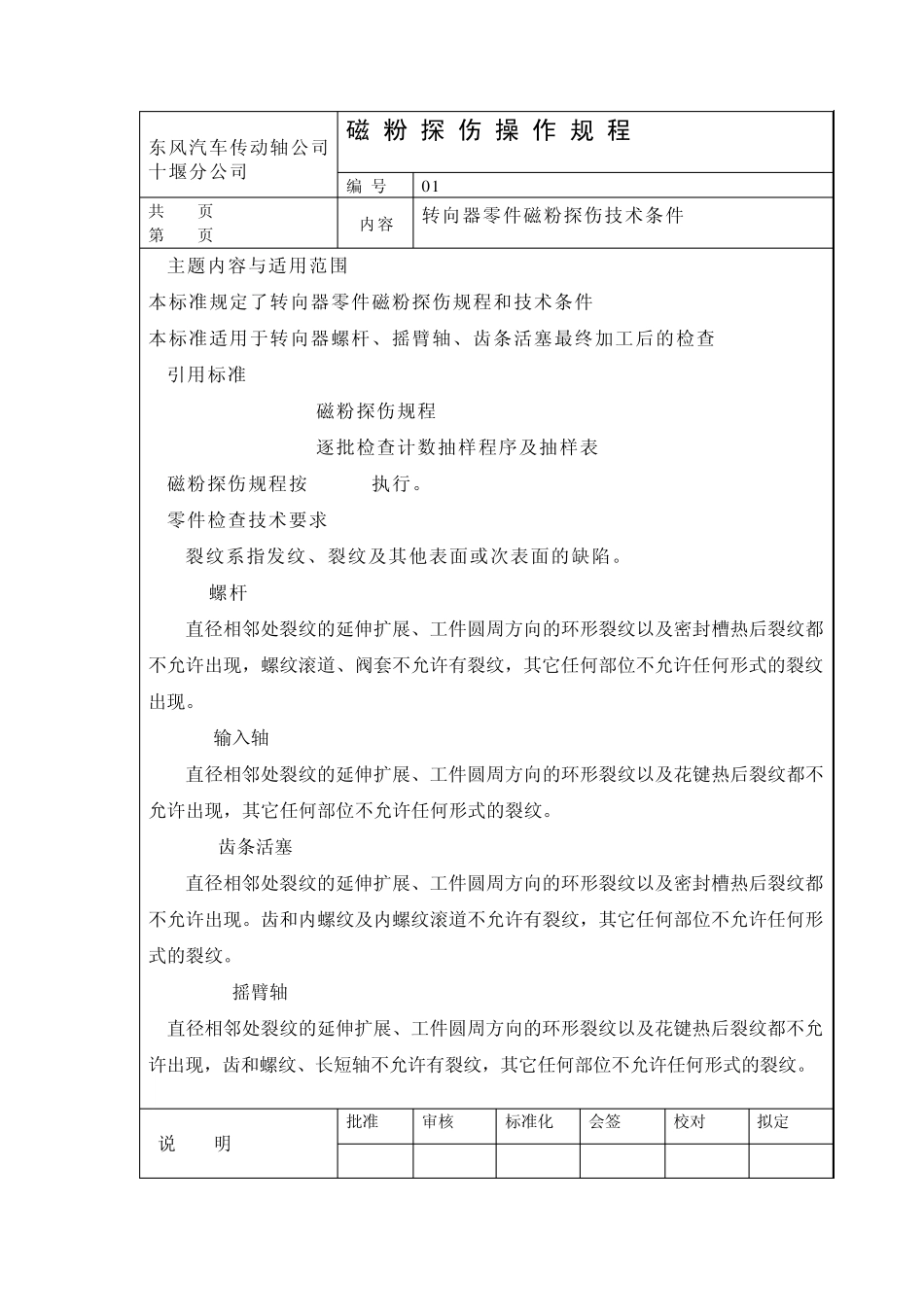

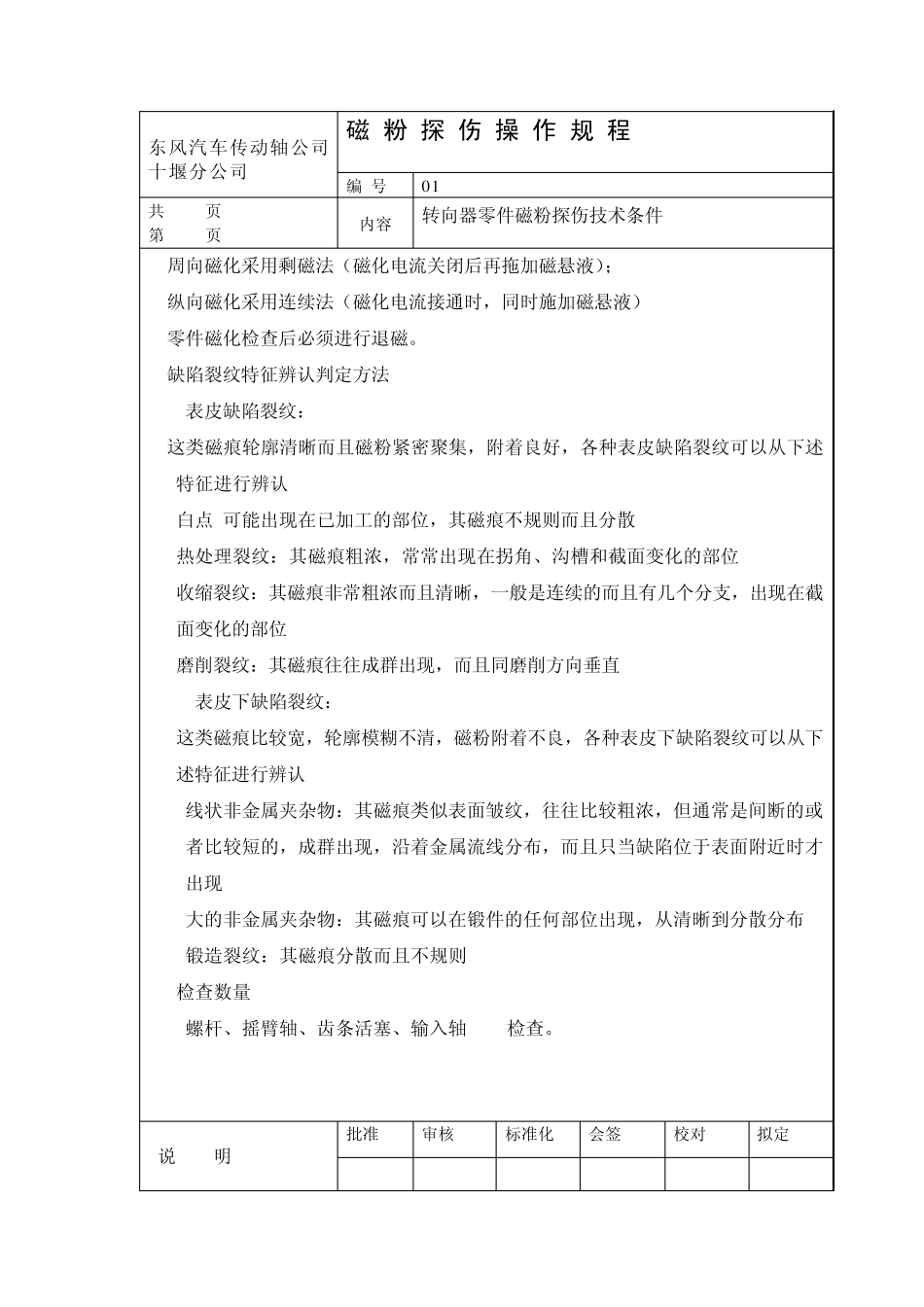

东风汽车传动轴公司十堰分公司 磁 粉 探 伤 操 作 规 程 编 号 共 1 页 第 1 页 内容 目录 1. 转向器零件磁粉探伤技术条件 01 2. 磁粉探伤操作规程 02 3. 退磁操作规程 03 4. 零件缺陷分类及处理规程 04 5. 磁粉溶液的配比及测定规程 05 6. 磁力探伤机灵敏度测定规程 06 7. 注意事项 07 说 明 批准 审核 标准化 会签 校对 拟定 东风汽车传动轴公司十堰分公司 磁 粉 探 伤 操 作 规 程 编 号 0 1 共 2 页 第 1 页 内容 转向器零件磁粉探伤技术条件 1 主题内容与适用范围 本标准规定了转向器零件磁粉探伤规程和技术条件 本标准适用于转向器螺杆、摇臂轴、齿条活塞最终加工后的检查 2 引用标准 EQY-33-86 磁粉探伤规程 GB2828-87 逐批检查计数抽样程序及抽样表 3 磁粉探伤规程按 EQY-33 执行。 4 零件检查技术要求 裂纹系指发纹、裂纹及其他表面或次表面的缺陷。 4.1螺杆 直径相邻处裂纹的延伸扩展、工件圆周方向的环形裂纹以及密封槽热后裂纹都不允许出现，螺纹滚道、阀套不允许有裂纹，其它任何部位不允许任何形式的裂纹出现。 4.2 输入轴 直径相邻处裂纹的延伸扩展、工件圆周方向的环形裂纹以及花键热后裂纹都不允许出现，其它任何部位不允许任何形式的裂纹。 4.3齿条活塞 直径相邻处裂纹的延伸扩展、工件圆周方向的环形裂纹以及密封槽热后裂纹都不允许出现。齿和内螺纹及内螺纹滚道不允许有裂纹，其它任何部位不允许任何形式的裂纹。 4.4 摇臂轴 直径相邻处裂纹的延伸扩展、工件圆周方向的环形裂纹以及花键热后裂纹都不允许出现，齿和螺纹、长短轴不允许有裂纹，其它任何部位不允许任何形式的裂纹。 说 明 批准 审核 标准化 会签 校对 拟定 东风汽车传动轴公司十堰分公司 磁 粉 探 伤 操 作 规 程 编 号 0 1 共 2 页 第 2 页 内容 转向器零件磁粉探伤技术条件 5 周向磁化采用剩磁法（磁化电流关闭后再拖加磁悬液）； 纵向磁化采用连续法（磁化电流接通时，同时施加磁悬液） 零件磁化检查后必须进行退磁。 6 缺陷裂纹特征辨认判定方法: a.表皮缺陷裂纹： 这类磁痕轮廓清晰而且磁粉紧密聚集，附着良好，各种表皮缺陷裂纹可以从下述特征进行辨认 白点:可能出现在已加工的部位，其磁痕不规则而且分散 热处理裂纹：其磁痕粗浓，常常出现在拐角、沟槽和截面变化的部位 收缩裂纹：其磁痕非常粗浓而且清晰，一...
