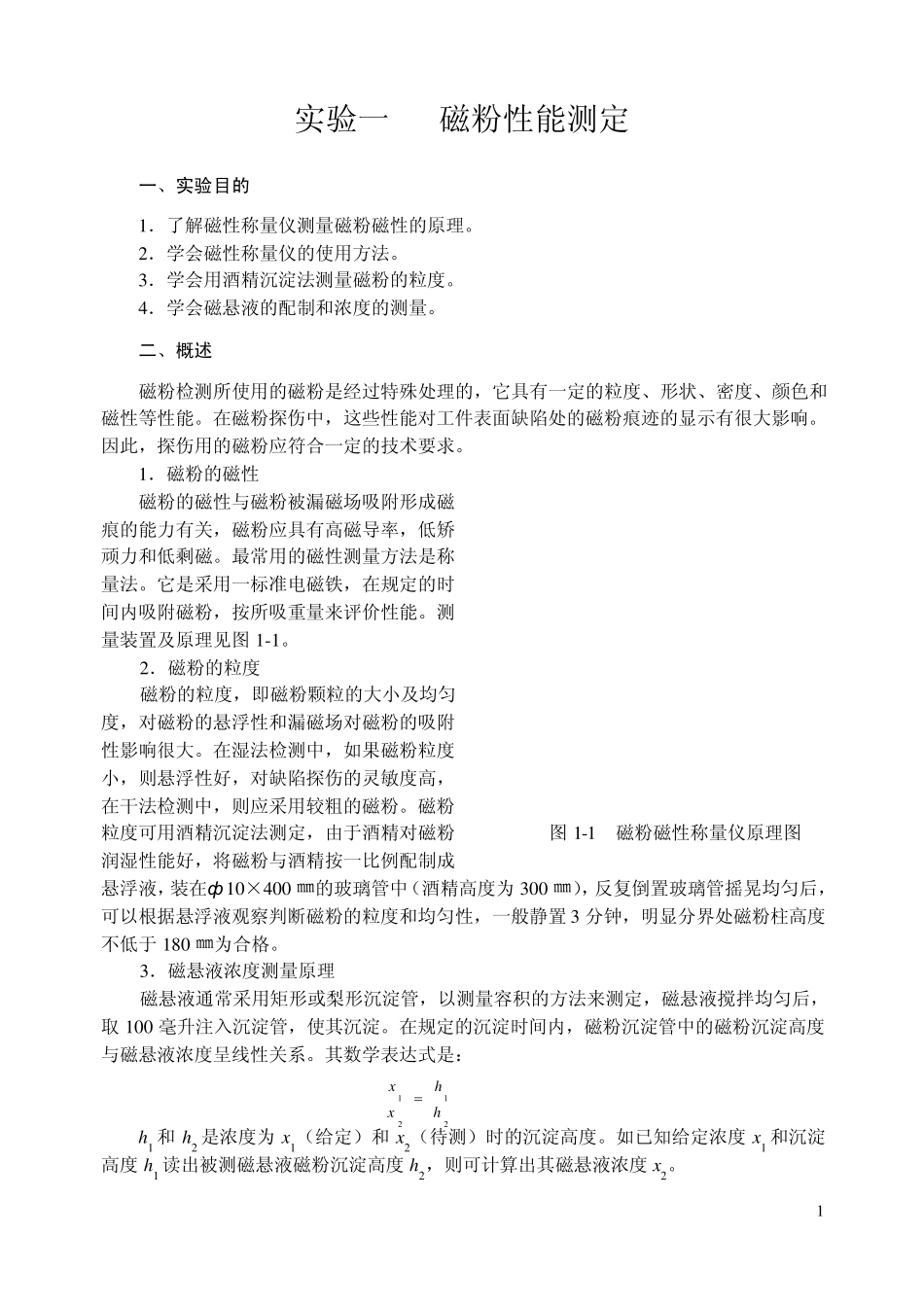

《表面检测学》 实 验 指 导 书 (机电学院测控技术及仪器专业使用) 赵志 彭光俊 编 武汉理工大学教材中心 2003年 6月 1 实验一 磁粉性能测定 一、实验目的 1 .了解磁性称量仪测量磁粉磁性的原理。 2 .学会磁性称量仪的使用方法。 3 .学会用酒精沉淀法测量磁粉的粒度。 4 .学会磁悬液的配制和浓度的测量。 二、概述 磁粉检测所使用的磁粉是经过特殊处理的,它具有一定的粒度、形状、密度、颜色和磁性等性能。在磁粉探伤中,这些性能对工件表面缺陷处的磁粉痕迹的显示有很大影响。因此,探伤用的磁粉应符合一定的技术要求。 1 .磁粉的磁性 磁粉的磁性与磁粉被漏磁场吸附形成磁 痕的能力有关,磁粉应具有高磁导率,低矫 顽力和低剩磁。最常用的磁性测量方法是称 量法。它是采用一标准电磁铁,在规定的时 间内吸附磁粉,按所吸重量来评价性能。测 量装置及原理见图 1 -1 。 2 .磁粉的粒度 磁粉的粒度,即磁粉颗粒的大小及均匀 度,对磁粉的悬浮性和漏磁场对磁粉的吸附 性影响很大。在湿法检测中,如果磁粉粒度 小,则悬浮性好,对缺陷探伤的灵敏度高, 在干法检测中,则应采用较粗的磁粉。磁粉 粒度可用酒精沉淀法测定,由于酒精对磁粉 图 1-1 磁粉磁性称量仪原理图 润湿性能好,将磁粉与酒精按一比例配制成 悬浮液,装在ф 1 0 ×4 0 0 ㎜的玻璃管中(酒精高度为 3 0 0 ㎜),反复倒置玻璃管摇晃均匀后,可以根据悬浮液观察判断磁粉的粒度和均匀性,一般静置 3 分钟,明显分界处磁粉柱高度不低于1 8 0 ㎜为合格。 3 .磁悬液浓度测量原理 磁悬液通常采用矩形或梨形沉淀管,以测量容积的方法来测定,磁悬液搅拌均匀后,取 1 0 0 毫升注入沉淀管,使其沉淀。在规定的沉淀时间内,磁粉沉淀管中的磁粉沉淀高度与磁悬液浓度呈线性关系。其数学表达式是: 2121hhxx h1 和 h2 是浓度为 x1(给定)和 x2(待测)时的沉淀高度。如已知给定浓度 x1 和沉淀高度 h1 读出被测磁悬液磁粉沉淀高度 h2,则可计算出其磁悬液浓度 x2。 2 也可在新配制磁悬液时,用不同的磁悬液浓度(g /升)与其沉淀高度制作磁悬液浓度曲线,作为标准曲线,探伤前通过测量探伤液的磁粉沉淀高度便可查出相应浓度,判断磁悬液是否合格。非荧光磁粉以15~30g/升为合格。荧光磁粉以1~2 克/升为合格。 三、实验设备与器材 1.JCY-3 型磁粉测定仪 1 台 2.工业天平 1 台 3.760...
