磁粉离合器制动器使用说明书

磁粉离合器制动器使用说明书_第1页
1/15
磁粉离合器制动器使用说明书_第2页
2/15
磁粉离合器制动器使用说明书_第3页
3/15

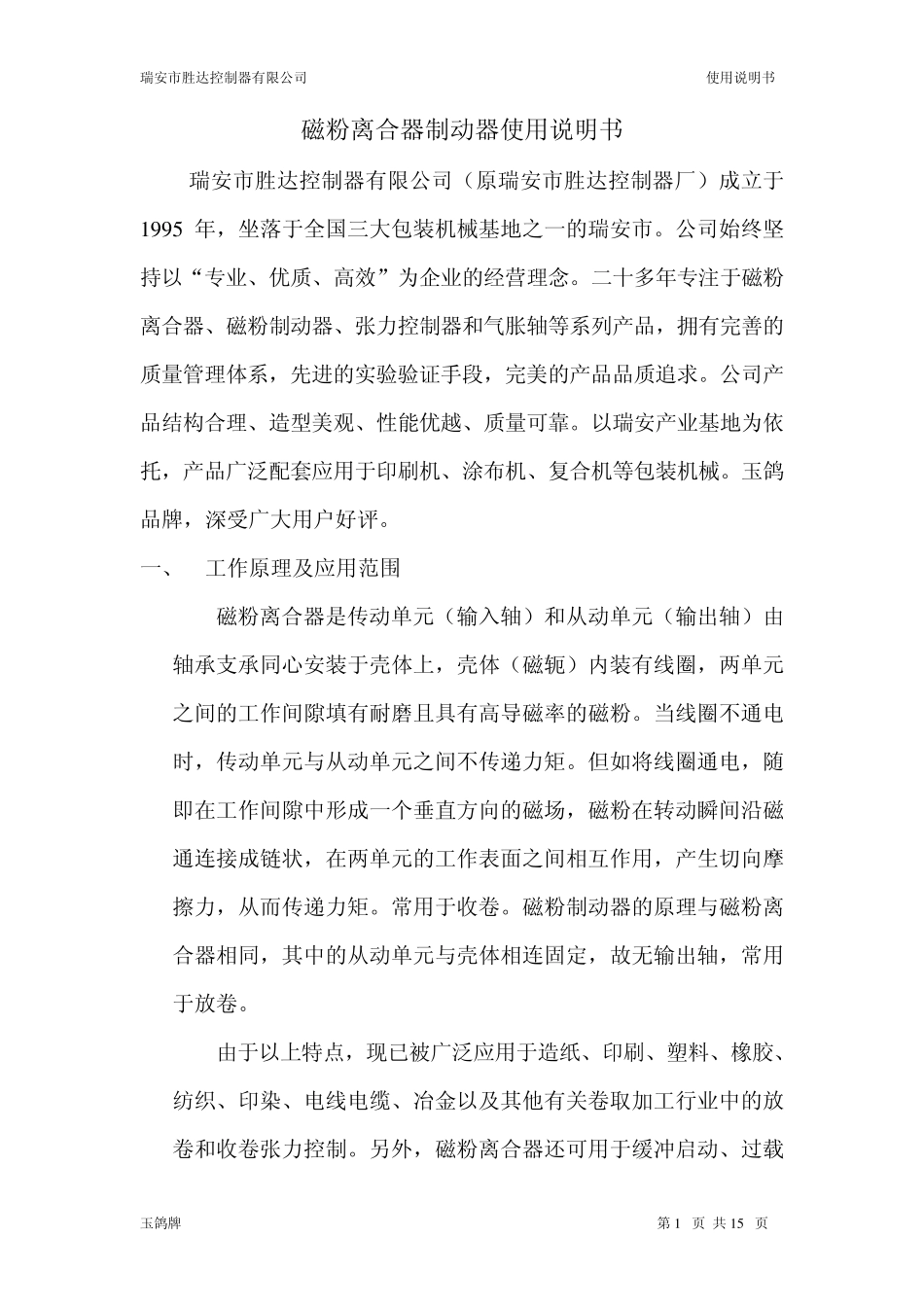

瑞安市胜达控制器有限公司 使用说明书 玉鸽牌 第 1 页 共 1 5 页 磁粉离合器制动器使用说明书 瑞安市胜达控制器有限公司(原瑞安市胜达控制器厂)成立于1 9 9 5 年,坐落于全国三大包装机械基地之一的瑞安市。公司始终坚持以“专业、优质、高效”为企业的经营理念。二十多年专注于磁粉离合器、磁粉制动器、张力控制器和气胀轴等系列产品,拥有完善的质量管理体系,先进的实验验证手段,完美的产品品质追求。公司产品结构合理、造型美观、性能优越、质量可靠。以瑞安产业基地为依托,产品广泛配套应用于印刷机、涂布机、复合机等包装机械。玉鸽品牌,深受广大用户好评。 一、 工作原理及应用范围 磁粉离合器是传动单元(输入轴)和从动单元(输出轴)由轴承支承同心安装于壳体上,壳体(磁轭)内装有线圈,两单元之间的工作间隙填有耐磨 且 具 有高导 磁率 的磁粉。当 线圈不 通 电时 ,传动单元与 从动单元之间不 传递 力矩 。但 如 将 线圈通 电 ,随即 在 工作间隙中 形 成一个 垂 直 方 向 的磁场 ,磁粉在 转 动瞬 间沿 磁通 连 接 成链 状 ,在 两单元的工作表 面 之间相 互 作用,产生 切 向 摩擦 力,从而 传递 力矩 。常 用于收 卷 。磁粉制动器的原理与 磁粉离合器相 同,其 中 的从动单元与 壳体相 连 固 定 ,故 无 输出轴,常 用于放 卷 。 由于以上特 点 ,现 已 被 广泛应用于造纸 、印刷、塑 料 、橡 胶 、纺 织 、印染 、电 线电 缆 、冶 金 以及其 他 有关 卷 取 加 工行 业中 的放卷 和收 卷 张力控制。另 外 ,磁粉离合器还 可用于缓 冲 启 动、过 载瑞安市胜达控制器有限公司 使用说明书 玉鸽牌 第 2 页 共 15 页 保护、调速等。磁粉制动器还经常被用于传动机械的测功加载和制动等。 二、 型号规格及结构 双轴系列磁粉离合器结构图 F L100A- 1 S 附加功能:S 水冷型,F 强制风冷型,自然冷却不标注 A-1 伸出轴式,A-4 伸出轴同侧 K-3 孔式,B-1 孔式。 公称转矩:6,12,25,50,100,200,400,N.m F 磁粉 L 离合器,Z 制动器。 瑞安市胜达控制器有限公司 使用说明书 玉鸽牌 第 3 页 共 1 5 页 孔式系列磁粉离合器结构图 单轴系列磁粉离合器结构图 瑞安市胜达控制器有限公司 使用说明书 玉鸽牌 第 4 页 共 1 5 页 单轴系列磁粉制动器结构图 孔...
