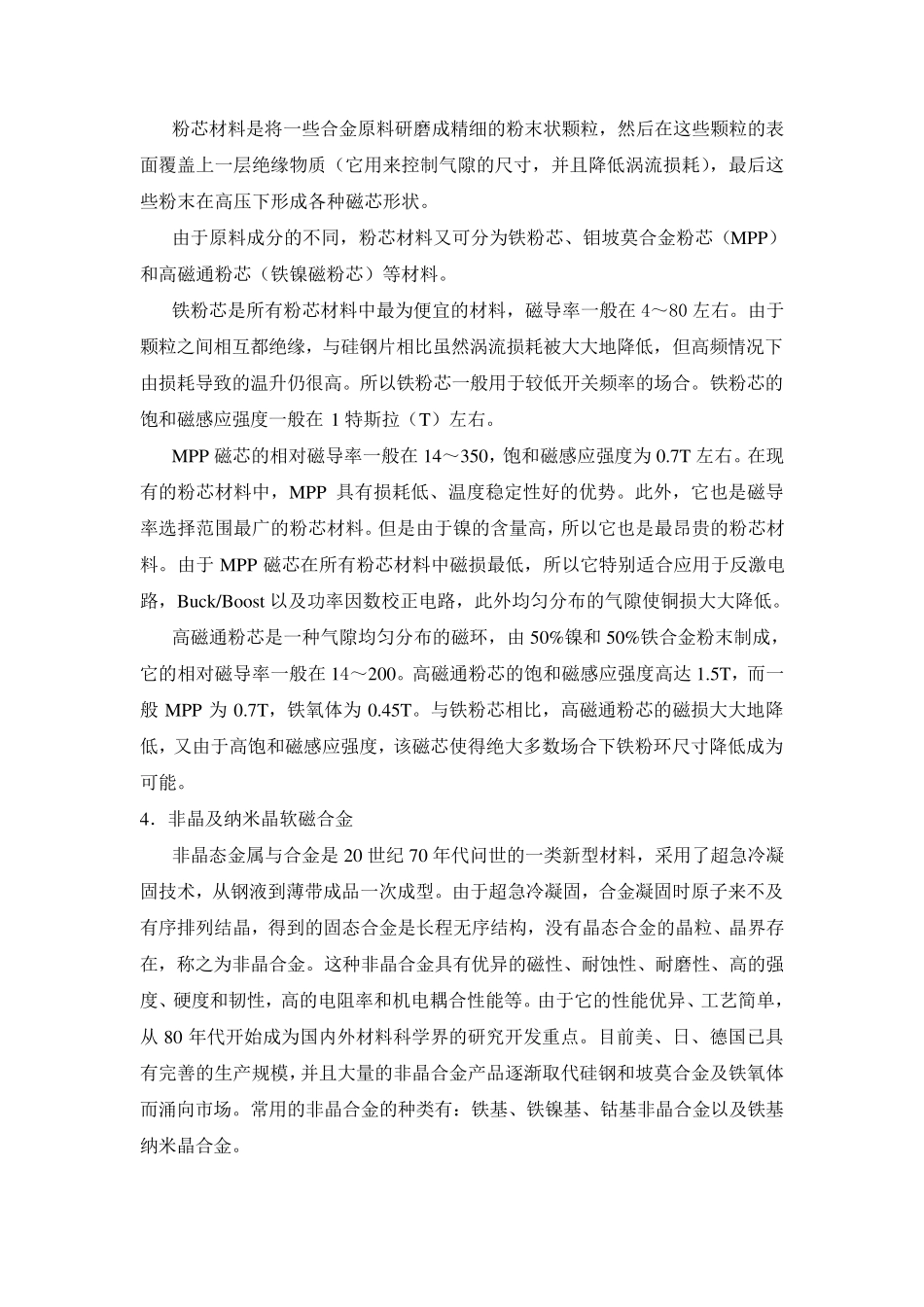

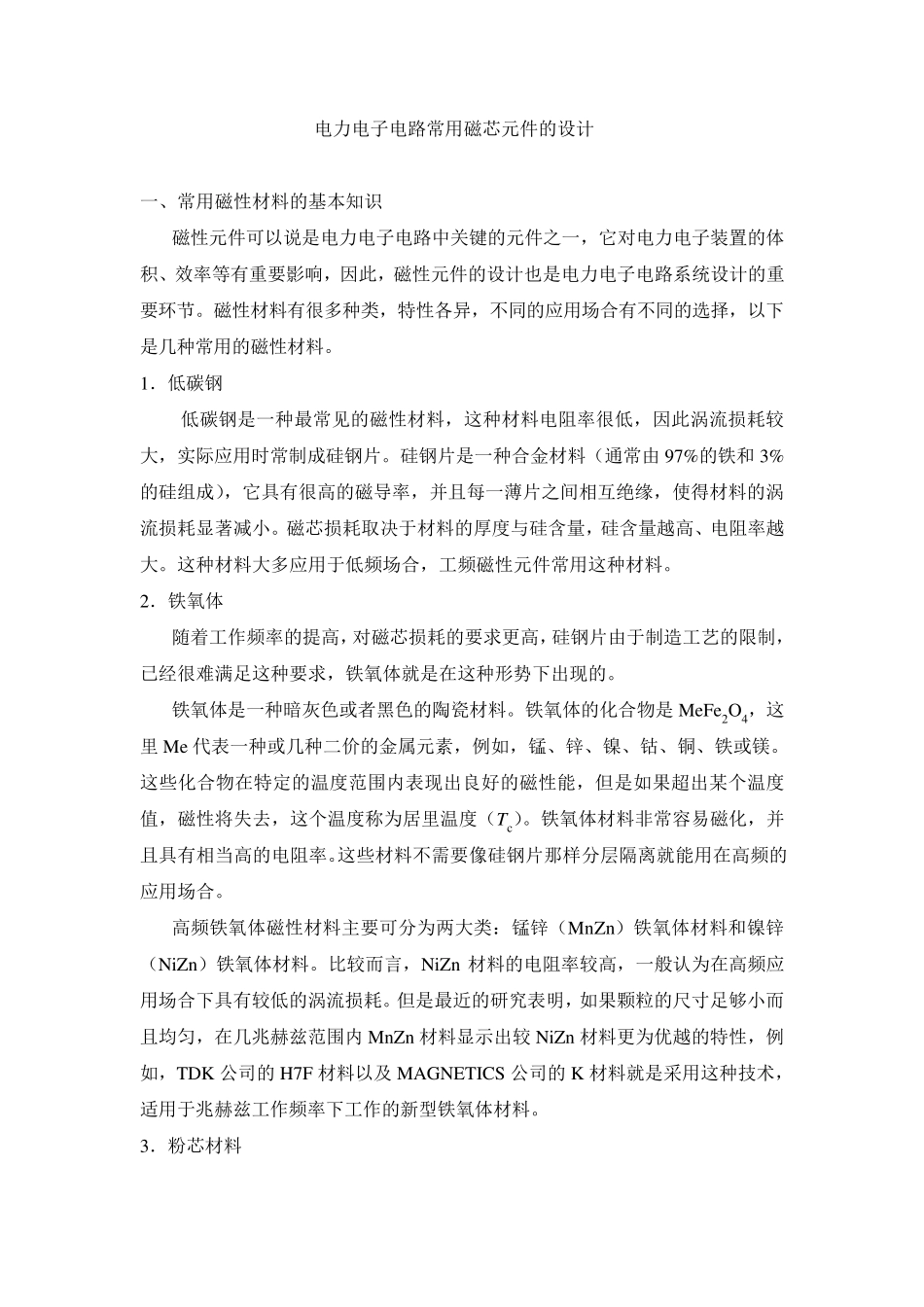

电力电子电路常用磁芯元件的设计 一、常用磁性材料的基本知识 磁性元件可以说是电力电子电路中关键的元件之一，它对电力电子装置的体积、效率等有重要影响，因此，磁性元件的设计也是电力电子电路系统设计的重要环节。磁性材料有很多种类，特性各异，不同的应用场合有不同的选择，以下是几种常用的磁性材料。 1．低碳钢 低碳钢是一种最常见的磁性材料，这种材料电阻率很低，因此涡流损耗较大，实际应用时常制成硅钢片。硅钢片是一种合金材料（通常由 97%的铁和 3%的硅组成），它具有很高的磁导率，并且每一薄片之间相互绝缘，使得材料的涡流损耗显著减小。磁芯损耗取决于材料的厚度与硅含量，硅含量越高、电阻率越大。这种材料大多应用于低频场合，工频磁性元件常用这种材料。 2．铁氧体 随着工作频率的提高，对磁芯损耗的要求更高，硅钢片由于制造工艺的限制，已经很难满足这种要求，铁氧体就是在这种形势下出现的。 铁氧体是一种暗灰色或者黑色的陶瓷材料。铁氧体的化合物是 MeFe2O4，这里 Me 代表一种或几种二价的金属元素，例如，锰、锌、镍、钴、铜、铁或镁。这些化合物在特定的温度范围内表现出良好的磁性能，但是如果超出某个温度值，磁性将失去，这个温度称为居里温度（Tc）。铁氧体材料非常容易磁化，并且具有相当高的电阻率。这些材料不需要像硅钢片那样分层隔离就能用在高频的应用场合。 高频铁氧体磁性材料主要可分为两大类：锰锌（Mn Zn ）铁氧体材料和镍锌（NiZn ）铁氧体材料。比较而言，NiZn 材料的电阻率较高，一般认为在高频应用场合下具有较低的涡流损耗。但是最近的研究表明，如果颗粒的尺寸足够小而且均匀，在几兆赫兹范围内 Mn Zn 材料显示出较 NiZn 材料更为优越的特性，例如，TDK 公司的H7F 材料以及 MAGNETICS 公司的K 材料就是采用这种技术，适用于兆赫兹工作频率下工作的新型铁氧体材料。 3．粉芯材料 粉芯材料是将一些合金原料研磨成精细的粉末状颗粒，然后在这些颗粒的表面覆盖上一层绝缘物质（它用来控制气隙的尺寸，并且降低涡流损耗），最后这些粉末在高压下形成各种磁芯形状。 由于原料成分的不同，粉芯材料又可分为铁粉芯、钼坡莫合金粉芯（MPP）和高磁通粉芯（铁镍磁粉芯）等材料。 铁粉芯是所有粉芯材料中最为便宜的材料，磁导率一般在4～80 左右。由于颗粒之间相互都绝缘，与硅钢片相比虽然涡流损耗被大大地降低，但高频情况下由损耗导致的温升仍很高。所以铁粉芯一般用于较...
