磁铁氧体磁芯电感的设计与选择

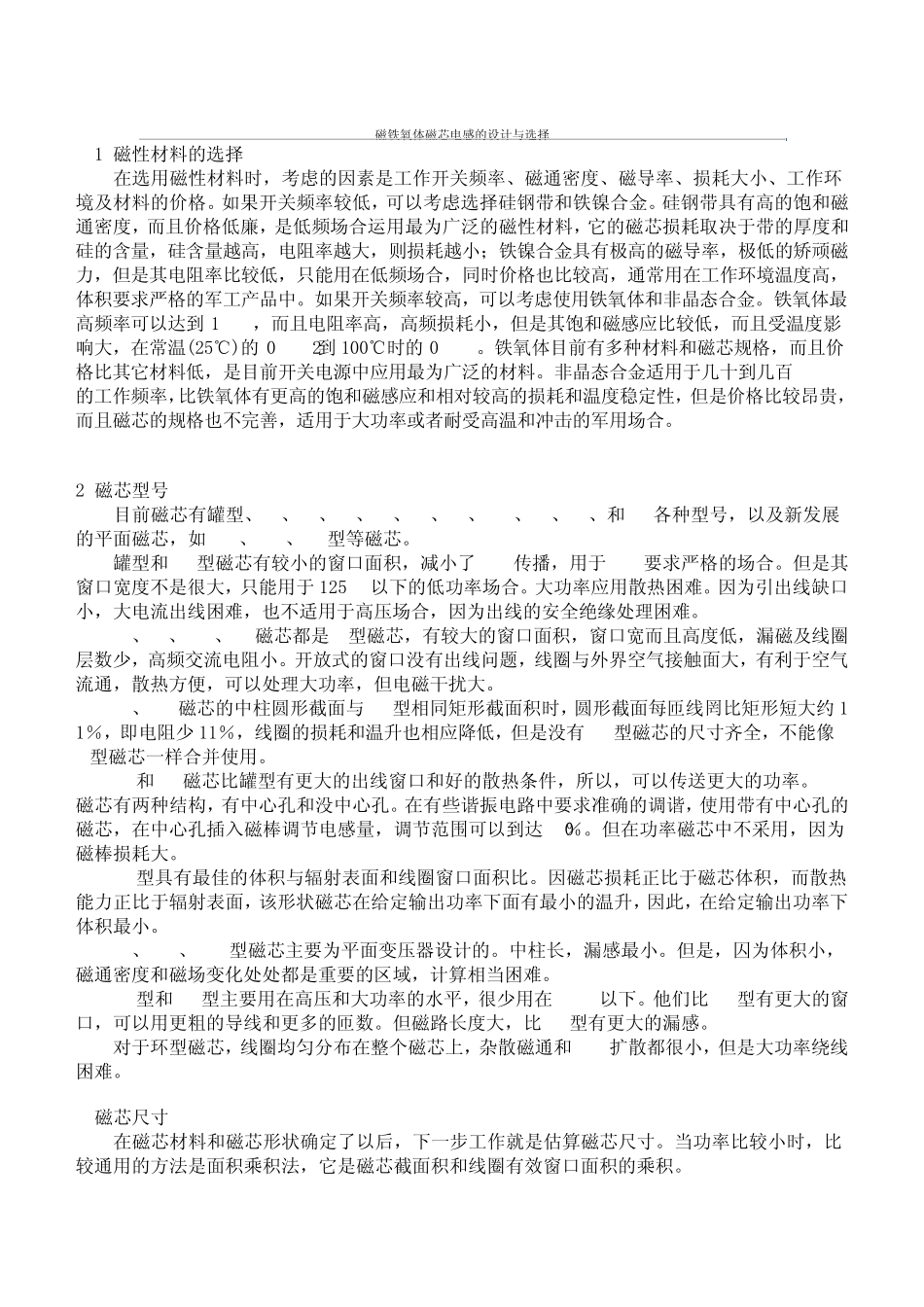

磁铁氧体磁芯电感的设计与选择_第1页
1/8

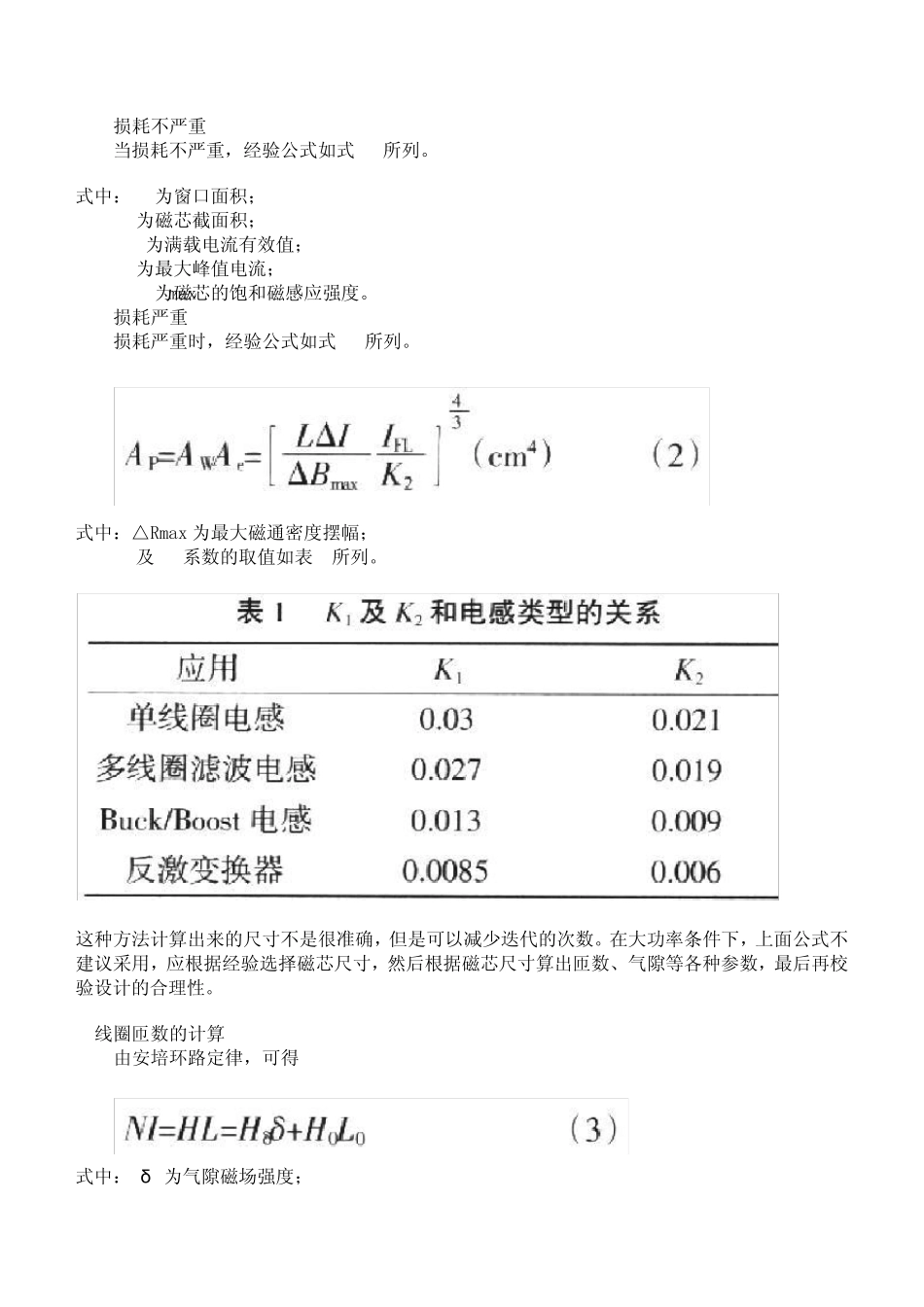

磁铁氧体磁芯电感的设计与选择_第2页
2/8

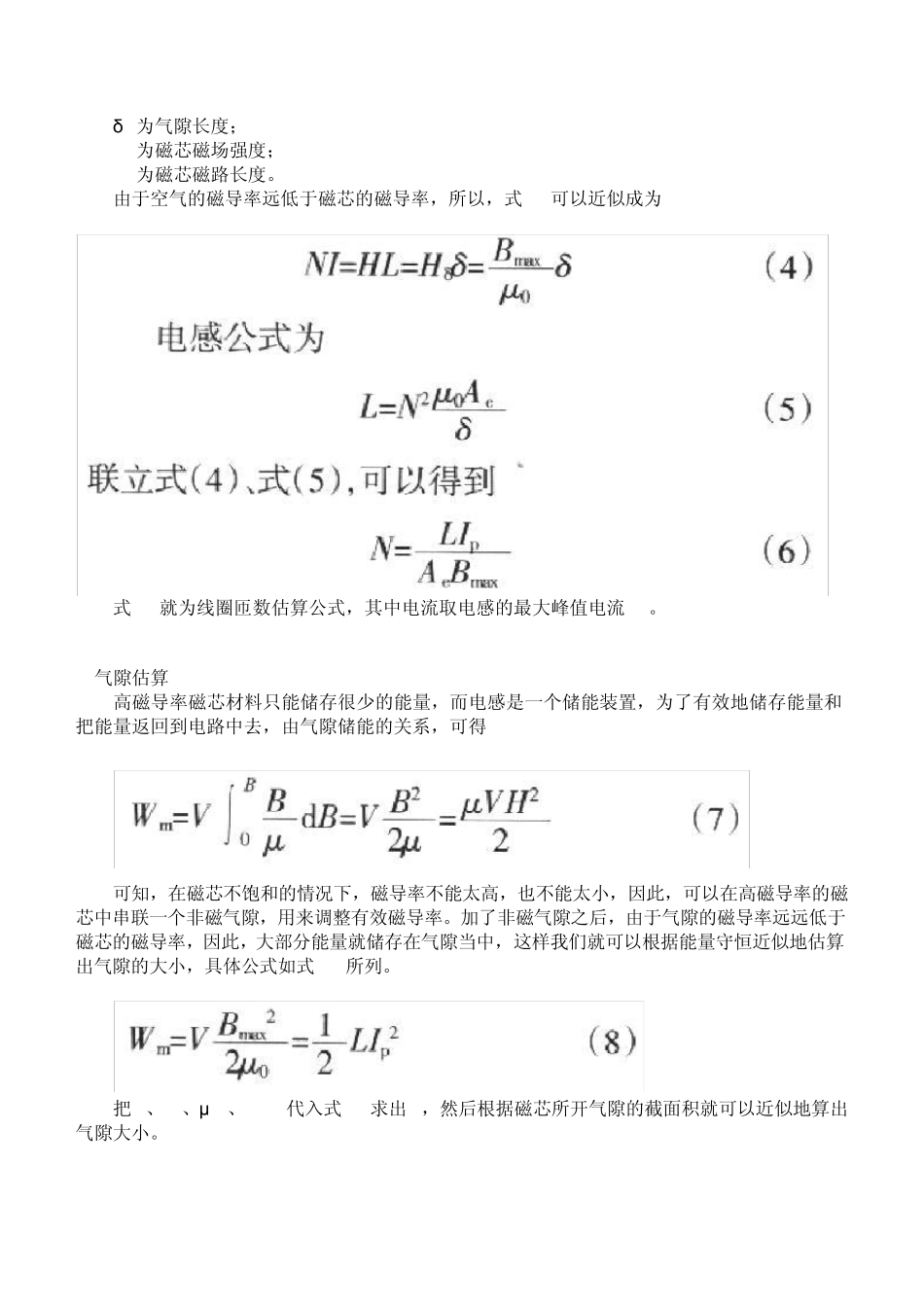

磁铁氧体磁芯电感的设计与选择_第3页
3/8
磁铁氧体磁芯电感的设计与选择 1 磁性材料的选择 在选用磁性材料时,考虑的因素是工作开关频率、磁通密度、磁导率、损耗大小、工作环境及材料的价格。如果开关频率较低,可以考虑选择硅钢带和铁镍合金。硅钢带具有高的饱和磁通密度,而且价格低廉,是低频场合运用最为广泛的磁性材料,它的磁芯损耗取决于带的厚度和硅的含量,硅含量越高,电阻率越大,则损耗越小;铁镍合金具有极高的磁导率,极低的矫顽磁力,但是其电阻率比较低,只能用在低频场合,同时价格也比较高,通常用在工作环境温度高,体积要求严格的军工产品中。如果开关频率较高,可以考虑使用铁氧体和非晶态合金。铁氧体最高频率可以达到1 MHz,而且电阻率高,高频损耗小,但是其饱和磁感应比较低,而且受温度影响大,在常温(25℃)的0.42T到100℃时的0.34T。铁氧体目前有多种材料和磁芯规格,而且价格比其它材料低,是目前开关电源中应用最为广泛的材料。非晶态合金适用于几十到几百 kHz的工作频率,比铁氧体有更高的饱和磁感应和相对较高的损耗和温度稳定性,但是价格比较昂贵,而且磁芯的规格也不完善,适用于大功率或者耐受高温和冲击的军用场合。 2 磁芯型号 目前磁芯有罐型、PM、RM、PQ、EE、EC、EP、ETD、RC、UU、和UI各种型号,以及新发展的平面磁芯,如EFD、EPC、LP型等磁芯。 罐型和PQ型磁芯有较小的窗口面积,减小了 EMI传播,用于EMC要求严格的场合。但是其窗口宽度不是很大,只能用于125 W以下的低功率场合。大功率应用散热困难。因为引出线缺口小,大电流出线困难,也不适用于高压场合,因为出线的安全绝缘处理困难。 EE、EC、ETD、LP磁芯都是E型磁芯,有较大的窗口面积,窗口宽而且高度低,漏磁及线圈层数少,高频交流电阻小。开放式的窗口没有出线问题,线圈与外界空气接触面大,有利于空气流通,散热方便,可以处理大功率,但电磁干扰大。 EC、ETD磁芯的中柱圆形截面与EE型相同矩形截面积时,圆形截面每匝线罔比矩形短大约 11%,即电阻少 11%,线圈的损耗和温升也相应降低,但是没有EE型磁芯的尺寸齐全,不能像 EE型磁芯一样合并使用。 RM和PM磁芯比罐型有更大的出线窗口和好的散热条件,所以,可以传送更大的功率。RM磁芯有两种结构,有中心孔和没中心孔。在有些谐振电路中要求准确的调谐,使用带有中心孔的磁芯,在中心孔插入磁棒调节电感量,调节范围可以到达30%。但在功率磁芯中不采用,因为磁棒损耗大。 PQ型具有最佳的体积与辐射表面和线...
