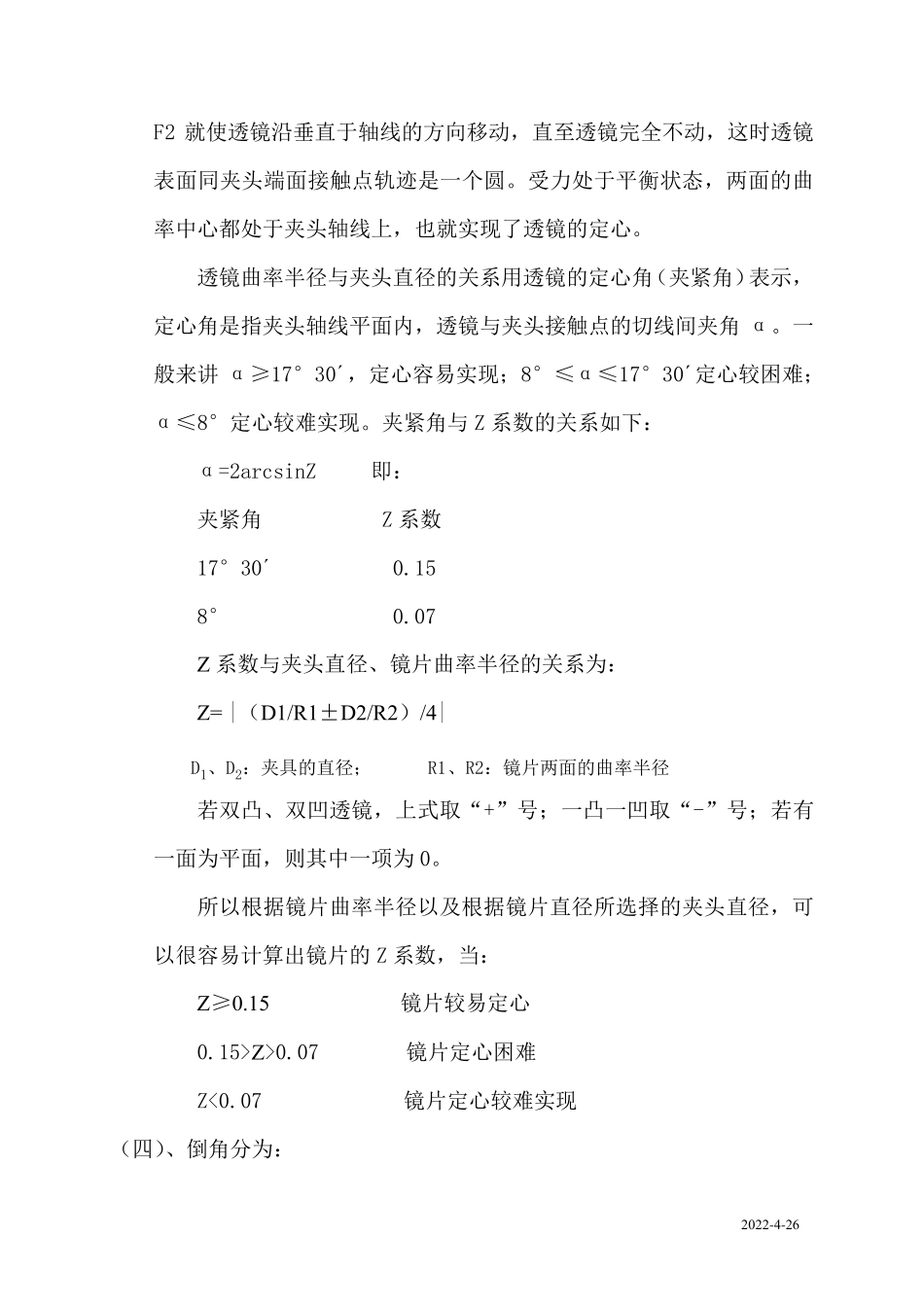

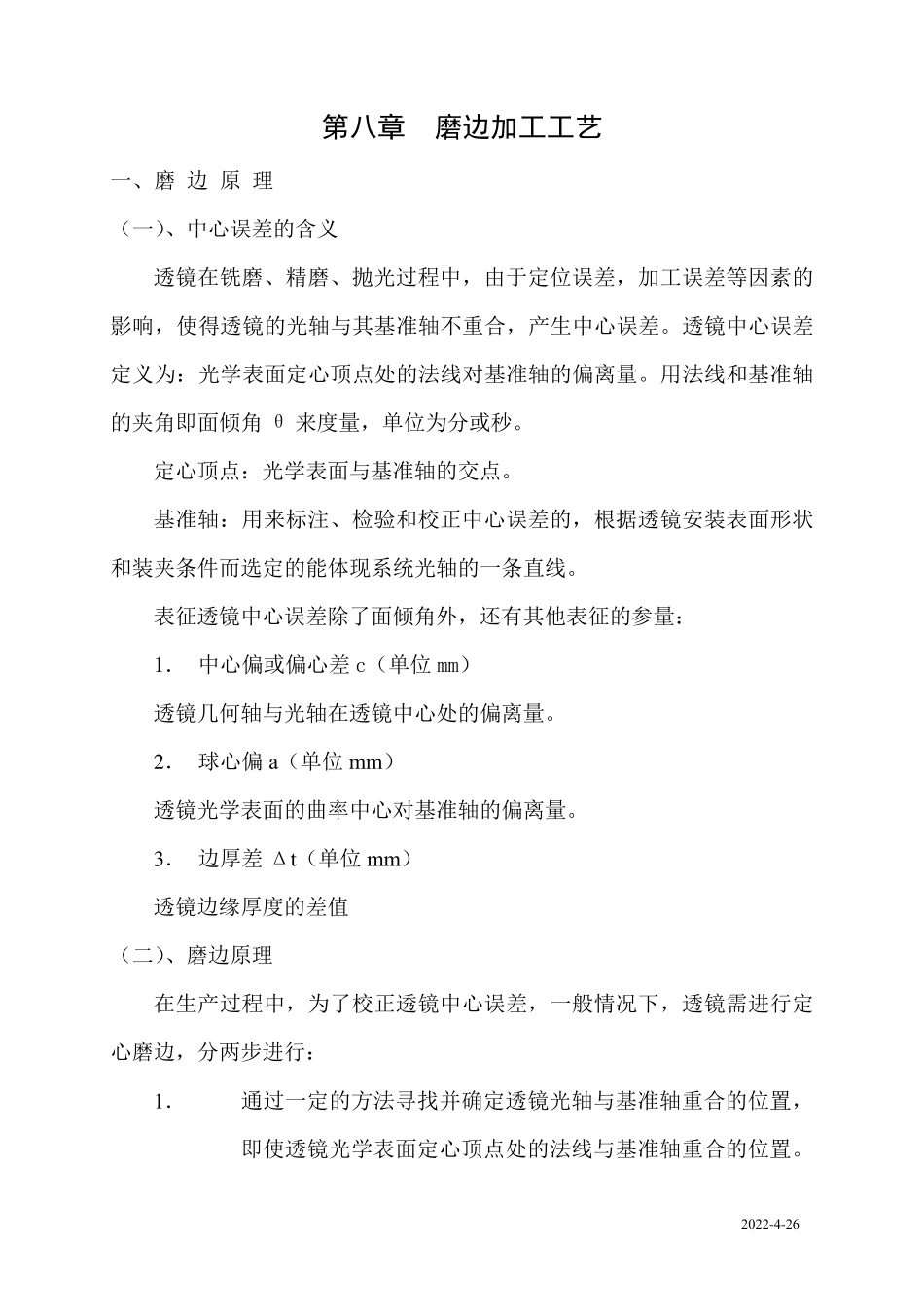

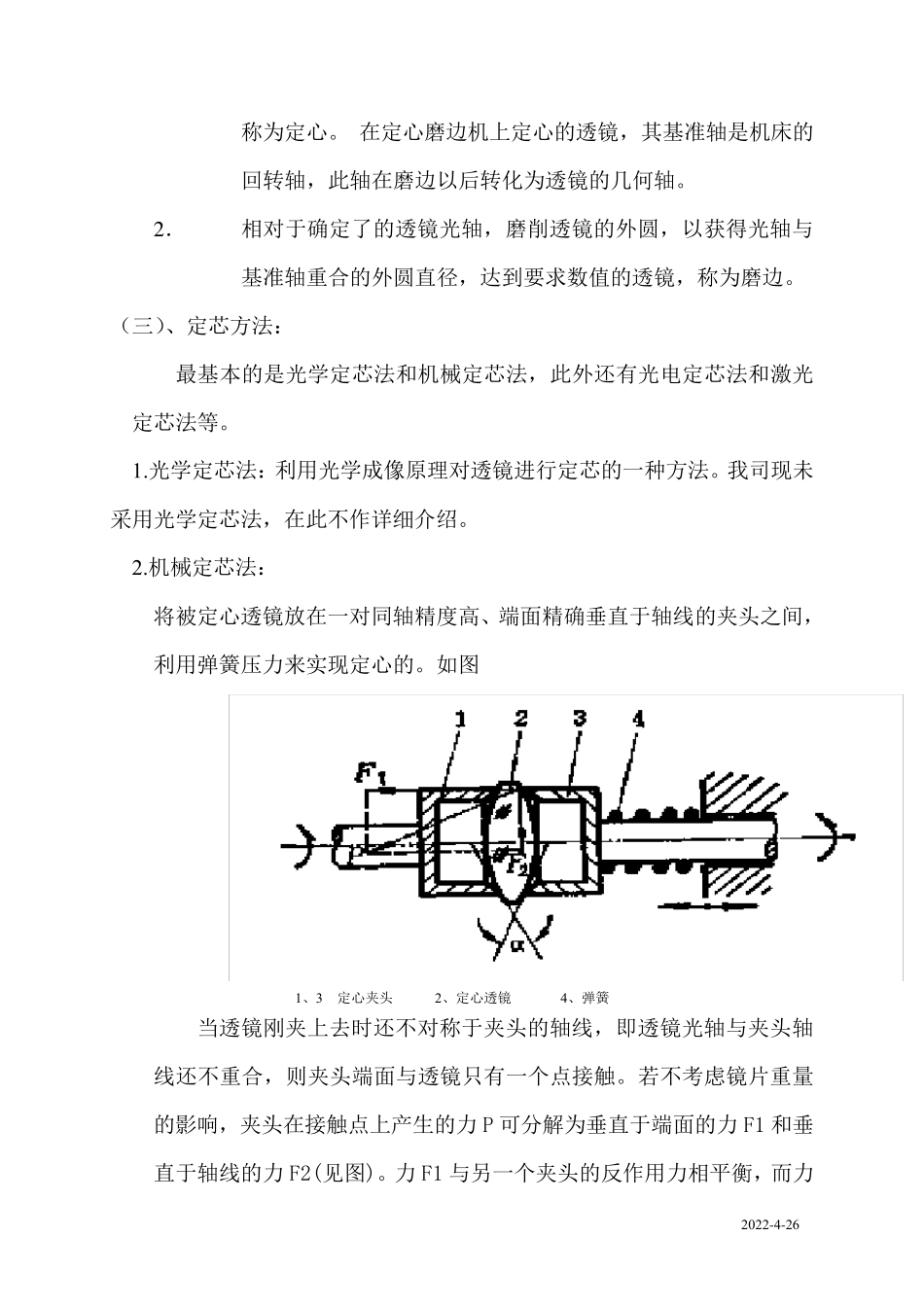

2022-4-26 第八章 磨边加工工艺 一、磨 边 原 理 （一）、中心误差的含义 透镜在铣磨、精磨、抛光过程中，由于定位误差，加工误差等因素的影响，使得透镜的光轴与其基准轴不重合，产生中心误差。透镜中心误差定义为：光学表面定心顶点处的法线对基准轴的偏离量。用法线和基准轴的夹角即面倾角θ来度量，单位为分或秒。 定心顶点：光学表面与基准轴的交点。 基准轴：用来标注、检验和校正中心误差的，根据透镜安装表面形状和装夹条件而选定的能体现系统光轴的一条直线。 表征透镜中心误差除了面倾角外，还有其他表征的参量： 1． 中心偏或偏心差c（单位mm） 透镜几何轴与光轴在透镜中心处的偏离量。 2 ． 球心偏a（单位mm） 透镜光学表面的曲率中心对基准轴的偏离量。 3 ． 边厚差Δt（单位mm） 透镜边缘厚度的差值 （二）、磨边原理 在生产过程中，为了校正透镜中心误差，一般情况下，透镜需进行定心磨边，分两步进行： 1 ． 通过一定的方法寻找并确定透镜光轴与基准轴重合的位置，即使透镜光学表面定心顶点处的法线与基准轴重合的位置。 2022-4-26 称为定心。 在定心磨边机上定心的透镜，其基准轴是机床的回转轴，此轴在磨边以后转化为透镜的几何轴。 2 ． 相对于确定了的透镜光轴，磨削透镜的外圆，以获得光轴与基准轴重合的外圆直径，达到要求数值的透镜，称为磨边。 （三）、定芯方法： 最基本的是光学定芯法和机械定芯法，此外还有光电定芯法和激光定芯法等。 1.光学定芯法：利用光学成像原理对透镜进行定芯的一种方法。我司现未采用光学定芯法，在此不作详细介绍。 2.机械定芯法： 将被定心透镜放在一对同轴精度高、端面精确垂直于轴线的夹头之间，利用弹簧压力来实现定心的。如图 1、3 定心夹头 2、定心透镜 4、弹簧 当透镜刚夹上去时还不对称于夹头的轴线，即透镜光轴与夹头轴线还不重合，则夹头端面与透镜只有一个点接触。若不考虑镜片重量的影响，夹头在接触点上产生的力 P 可分解为垂直于端面的力 F1 和垂直于轴线的力 F2(见图)。力 F1 与另一个夹头的反作用力相平衡，而力 2022-4-26 F2 就使透镜沿垂直于轴线的方向移动，直至透镜完全不动，这时透镜表面同夹头端面接触点轨迹是一个圆。受力处于平衡状态，两面的曲率中心都处于夹头轴线上，也就实现了透镜的定心。 透镜曲率半径与夹头直径的关系用透镜的定心角（夹紧角）表示，定心角是指夹头轴线平面内，透镜与夹头接触点的切...
