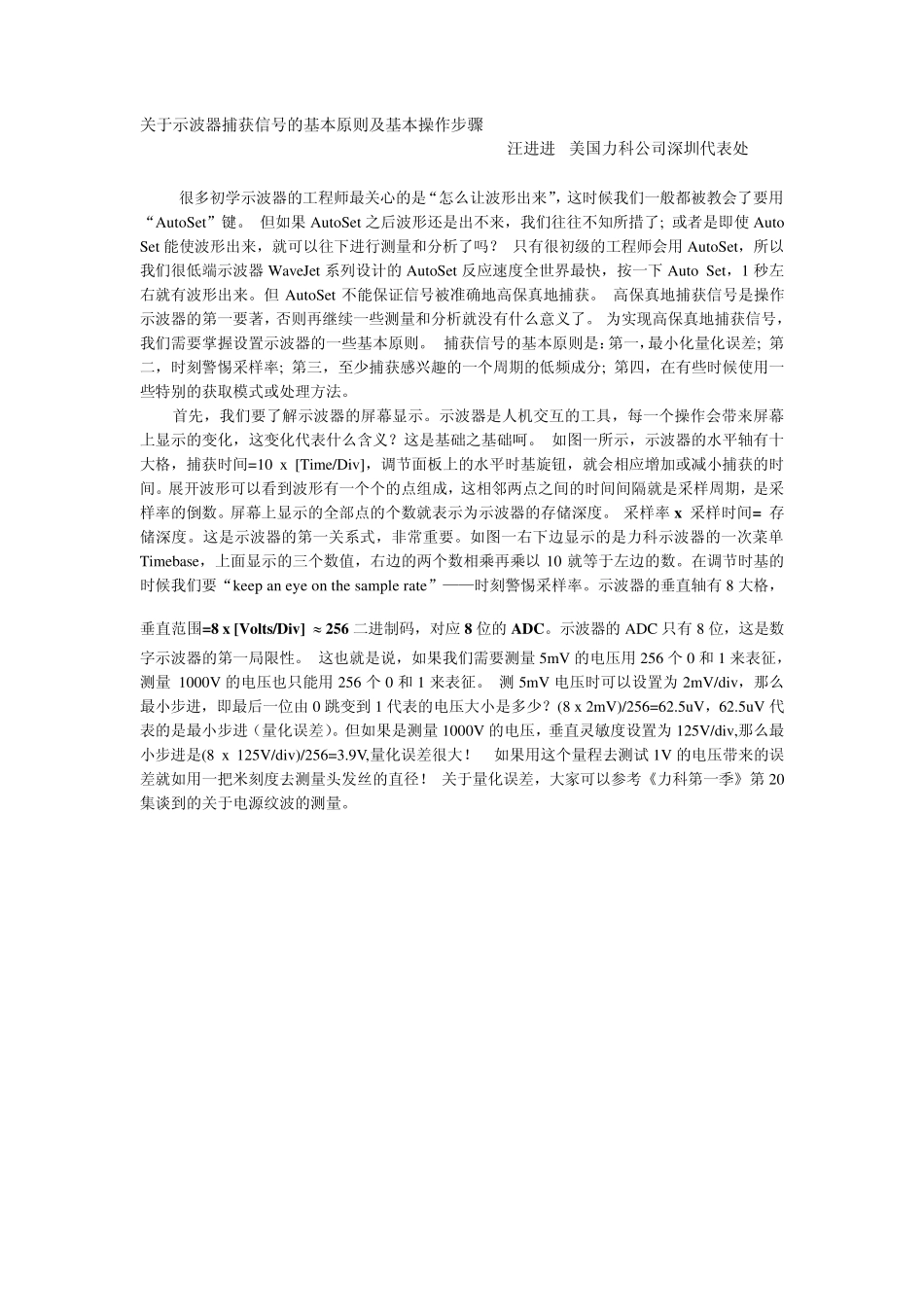

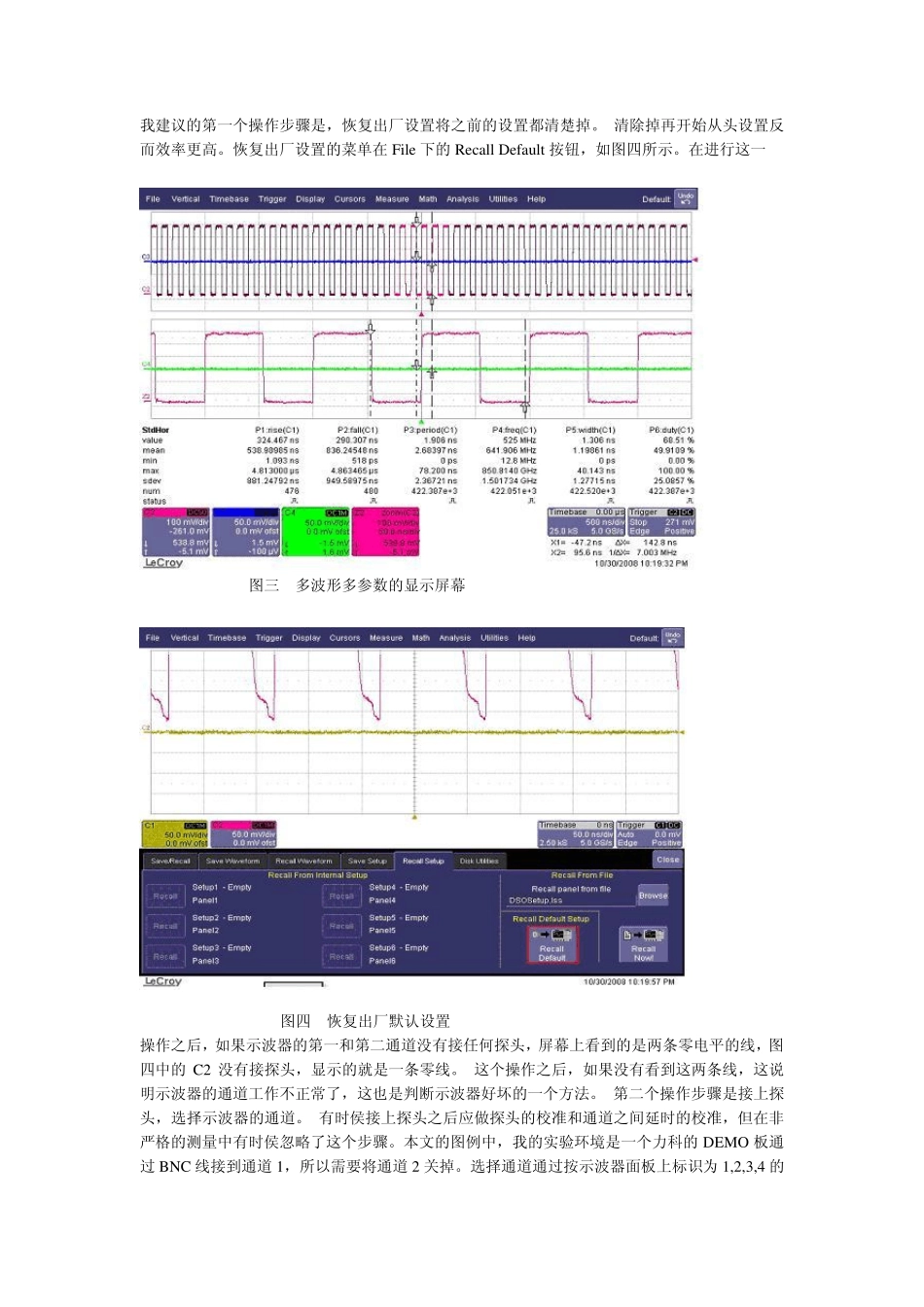

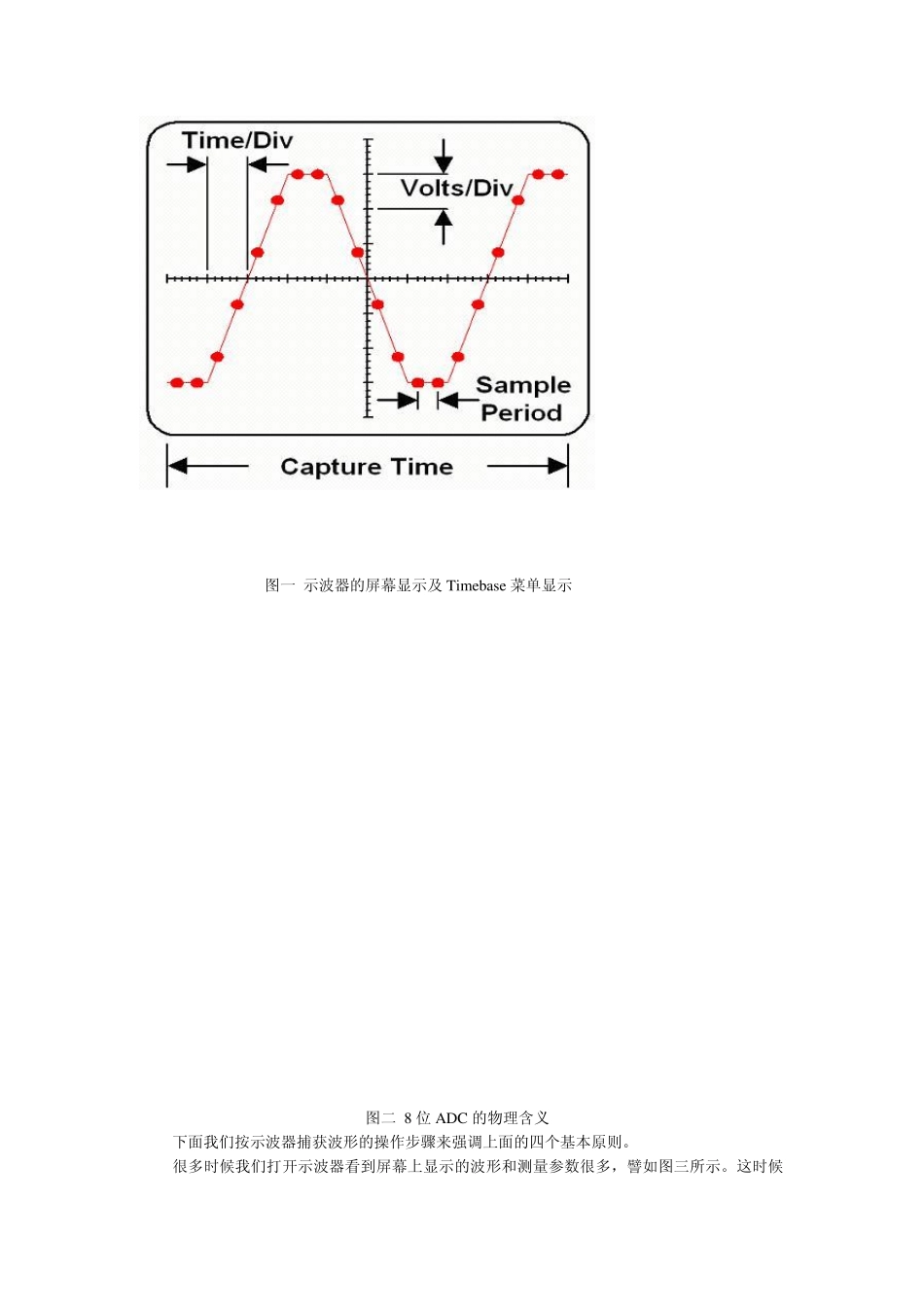

关于示波器捕获信号的基本原则及基本操作步骤 汪进进 美国力科公司深圳代表处 很多初学示波器的工程师最关心的是“怎么让波形出来”,这时候我们一般都被教会了要用“Au toSet”键。 但如果 Au toSet 之后波形还是出不来,我们往往不知所措了; 或者是即使 Au to Set 能使波形出来,就可以往下进行测量和分析了吗? 只有很初级的工程师会用 Au toSet,所以我们很低端示波器 Wav eJet 系列设计的 Au toSet 反应速度全世界最快,按一下 Au to Set,1 秒左右就有波形出来。但 Au toSet 不能保证信号被准确地高保真地捕获。 高保真地捕获信号是操作示波器的第一要著,否则再继续一些测量和分析就没有什么意义了。 为实现高保真地捕获信号,我们需要掌握设置示波器的一些基本原则。 捕获信号的基本原则是:第一,最小化量化误差; 第二,时刻警惕采样率; 第三,至少捕获感兴趣的一个周期的低频成分; 第四,在有些时候使用一些特别的获取模式或处理方法。 首先,我们要了解示波器的屏幕显示。示波器是人机交互的工具,每一个操作会带来屏幕上显示的变化,这变化代表什么含义?这是基础之基础呵。 如图一所示,示波器的水平轴有十大格,捕获时间=10 x [Time/Div ],调节面板上的水平时基旋钮,就会相应增加或减小捕获的时间。展开波形可以看到波形有一个个的点组成,这相邻两点之间的时间间隔就是采样周期,是采样率的倒数。屏幕上显示的全部点的个数就表示为示波器的存储深度。 采样率x 采样时间= 存储深度。这是示波器的第一关系式,非常重要。如图一右下边显示的是力科示波器的一次菜单Timebase,上面显示的三个数值,右边的两个数相乘再乘以 10 就等于左边的数。在调节时基的时候我们要“keep an ey e on the sample rate”——时刻警惕采样率。示波器的垂直轴有 8 大格,垂直范围=8 x [Volts/Div ] 256 二进制码,对应 8 位的 ADC。示波器的 ADC 只有 8 位,这是数字示波器的第一局限性。 这也就是说,如果我们需要测量 5mV 的电压用 256 个0 和 1 来表征,测量 1000V 的电压也只能用 256 个0 和 1 来表征。 测 5mV 电压时可以设置为2mV/div ,那么最小步进,即最后一位由 0 跳变到1 代表的电压大小是多少?(8 x 2mV)/256=62.5u V,62.5u V 代表的是最小步进(量化误差)。但如果是测量 1000V 的电压,垂直灵敏度设置为125V/div ,那么最小步进是...
