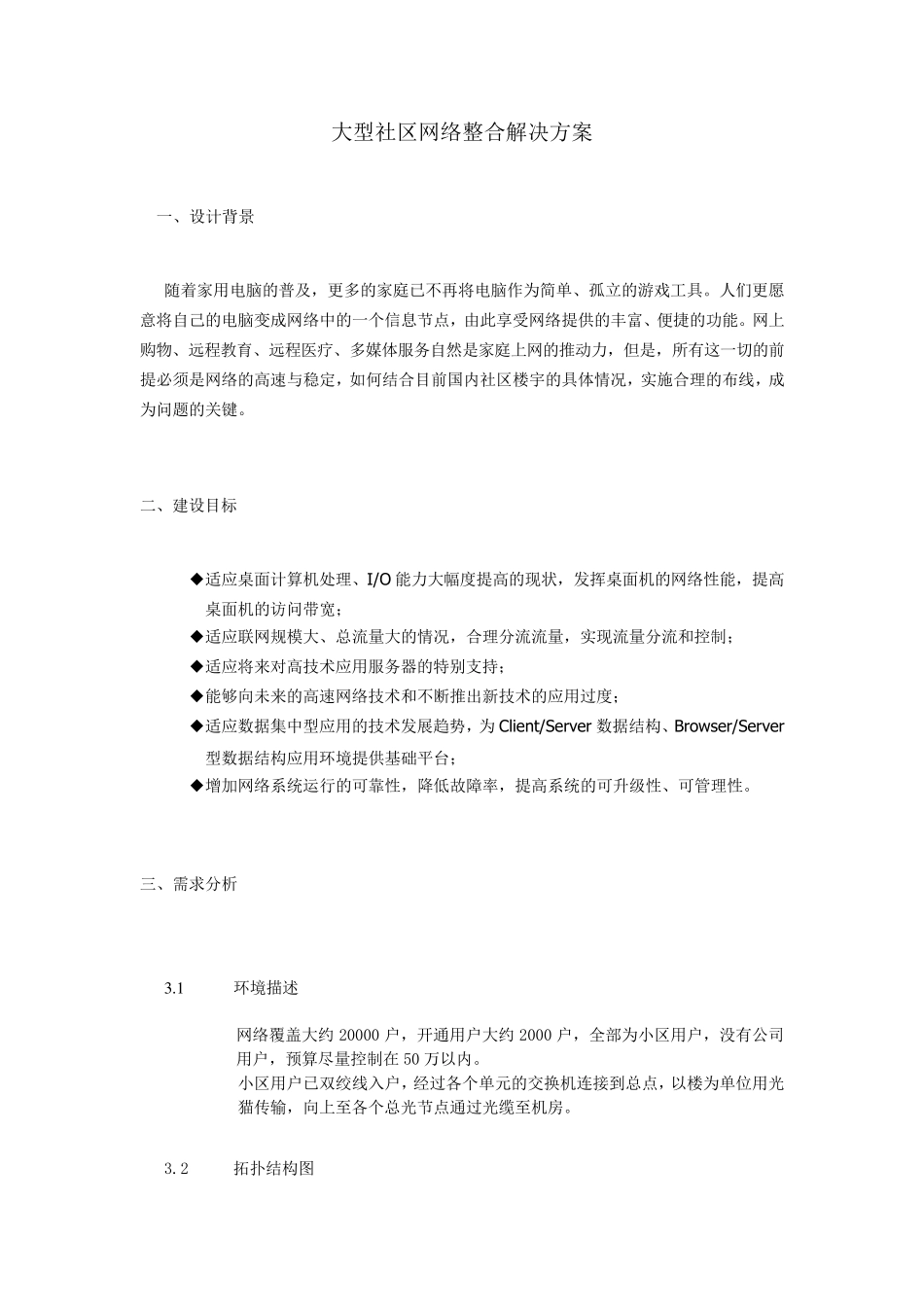

大型社区网络整合解决方案 一、设计背景 随着家用电脑的普及，更多的家庭已不再将电脑作为简单、孤立的游戏工具
人们更愿意将自己的电脑变成网络中的一个信息节点，由此享受网络提供的丰富、便捷的功能
网上购物、远程教育、远程医疗、多媒体服务自然是家庭上网的推动力，但是，所有这一切的前提必须是网络的高速与稳定，如何结合目前国内社区楼宇的具体情况，实施合理的布线，成为问题的关键
二、建设目标 ◆适应桌面计算机处理、I/O 能力大幅度提高的现状，发挥桌面机的网络性能，提高桌面机的访问带宽； ◆适应联网规模大、总流量大的情况，合理分流流量，实现流量分流和控制； ◆适应将来对高技术应用服务器的特别 支 持 ； ◆能够 向 未 来的高速网络技术和不断 推出 新 技术的应用过 度； ◆适应数 据 集 中型应用的技术发展 趋 势 ，为Client/Server 数 据 结构 、Brow ser/Server型数 据 结构 应用环 境 提供基 础 平 台 ； ◆增 加 网络系 统 运 行 的可 靠 性，降 低 故 障 率 ，提高系 统 的可 升 级 性、可 管 理性
三 、需 求 分析 3
1 环 境 描 述 网络覆 盖 大约 20000 户 ，开 通 用户 大约 2000 户 ，全 部 为小 区用户 ，没 有公 司用户 ，预 算尽 量控制在 50 万 以 内
小 区用户 已双 绞 线入 户 ，经 过 各 个单元 的交 换 机连 接 到 总点，以 楼为单位 用光猫 传 输 ，向 上至 各 个总光 节点通 过 光 缆 至 机房

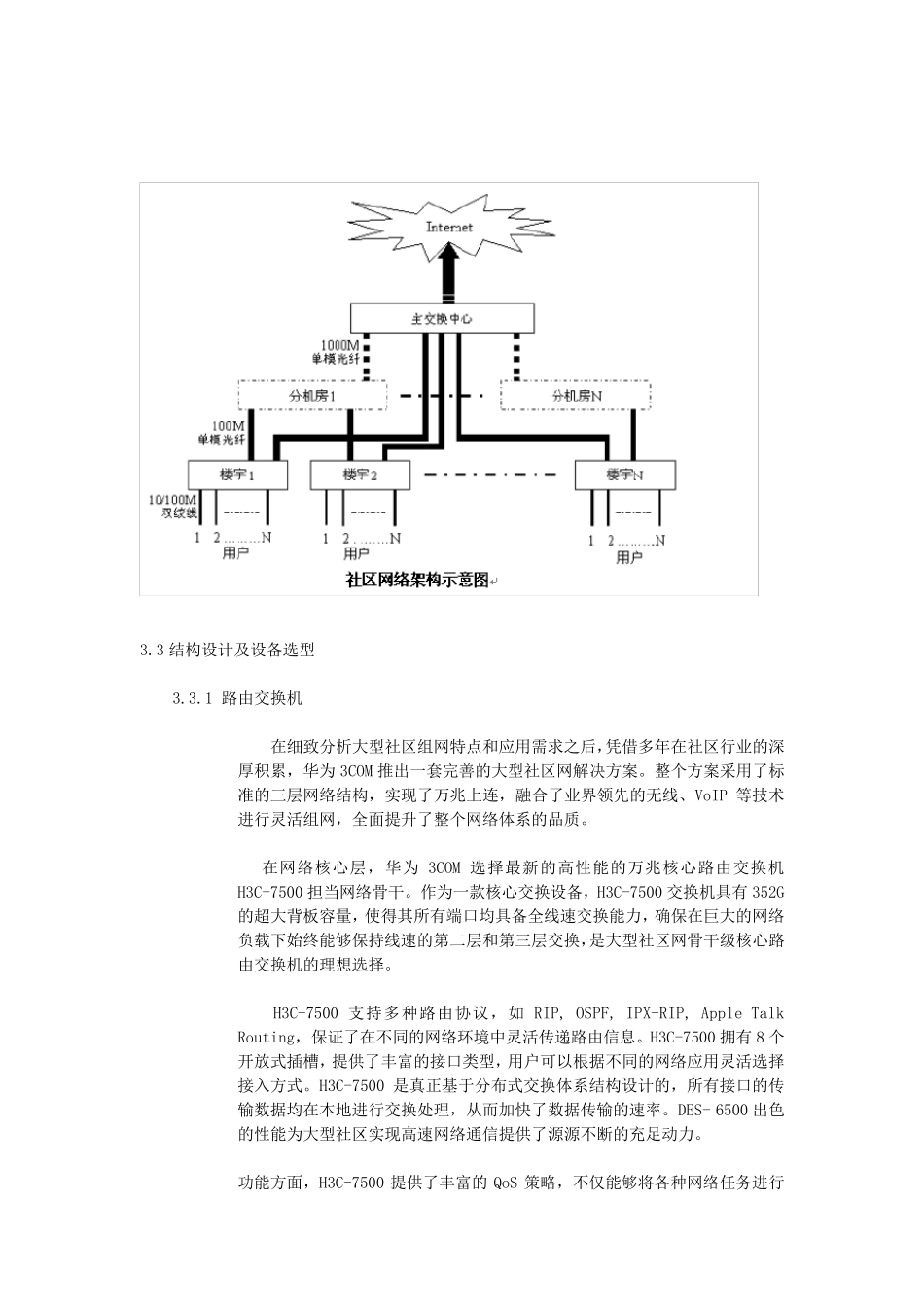

2 拓 扑 结构 图 3
3 结构设计及设备选型 3
1 路由交换机 在细致分析大型社区组网特点和应用需求之后，凭借多年在社区行业的深厚积累，华为3COM 推出一套完善的大型社区网解决方案
整个方案采用了标准的三层网络结构，实现了万兆上连，融合了业界领先的无
