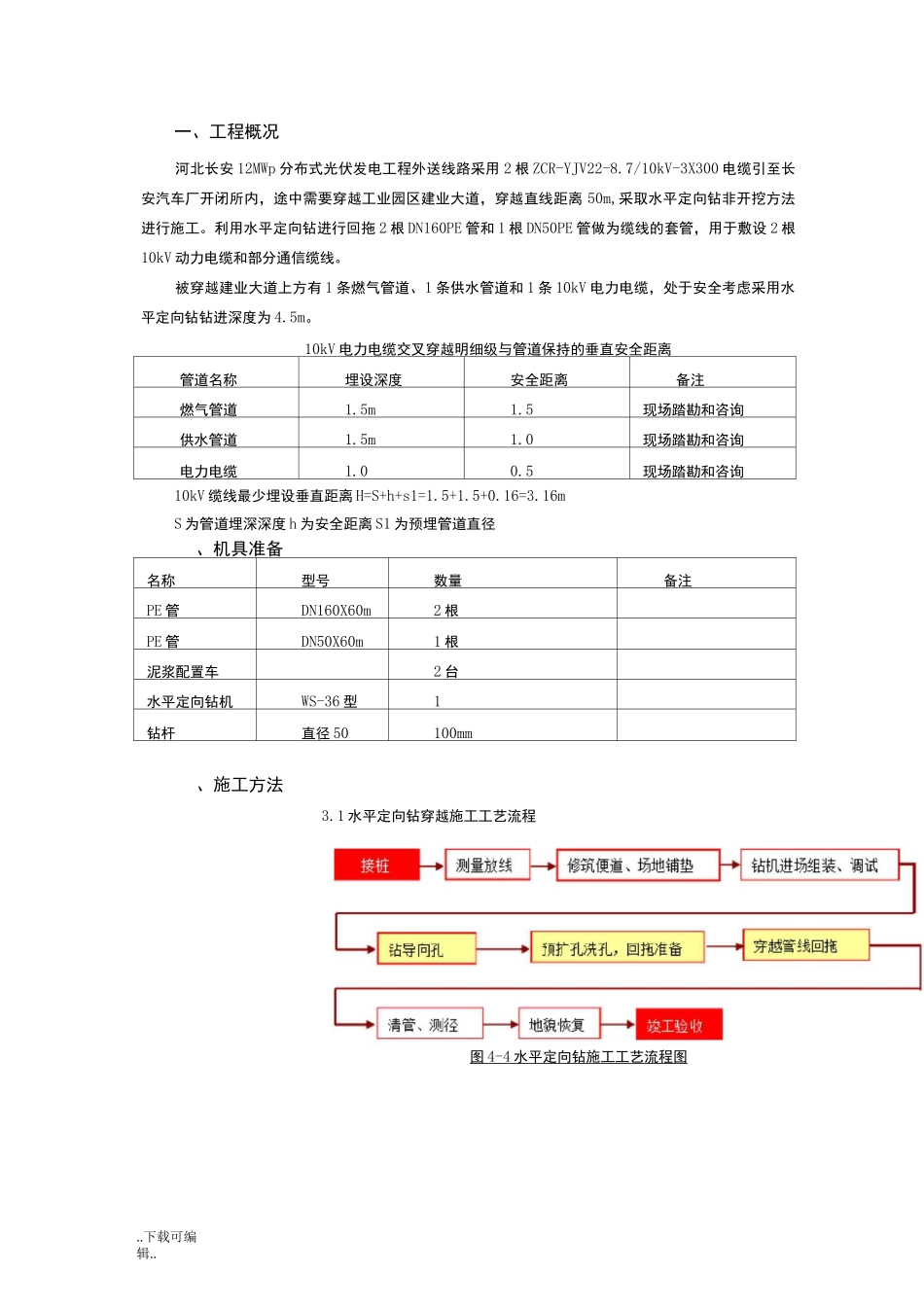

..下载可编辑..水平定向钻专项施工方案编制：年月日审核：年月日项目负责人：年月日江西省火电建设公司河北长安汽车 12MWp 分布式光伏发电工程项目部2017 年 5月..下载可编辑..一、工程概况 2二、机具准备 2三、施工方法 23.1 水平定向钻穿越施工工艺流程 23.2 水平定向钻施工场地布置 33.3 测量放线 33.4 工作坑开挖 33.5 钻机就位 33.6 泥浆系统 43.7 泥浆配置 43.8 导向孔钻进 43.9 扩孔 53.10 清孔 63.11 回拖拉管 63.12 管道焊接 73.13 土方回填 7四、安全文明施工保证措施 8..下载可编辑..一、工程概况河北长安 12MWp 分布式光伏发电工程外送线路采用 2 根 ZCR-YJV22-8.7/10kV-3X300 电缆引至长安汽车厂开闭所内，途中需要穿越工业园区建业大道，穿越直线距离 50m,采取水平定向钻非开挖方法进行施工。利用水平定向钻进行回拖 2 根 DN160PE 管和 1 根 DN50PE 管做为缆线的套管，用于敷设 2 根10kV 动力电缆和部分通信缆线。被穿越建业大道上方有 1 条燃气管道、1 条供水管道和 1 条 10kV 电力电缆，处于安全考虑采用水平定向钻钻进深度为 4.5m。10kV 电力电缆交叉穿越明细级与管道保持的垂直安全距离管道名称埋设深度安全距离备注燃气管道1.5m1.5现场踏勘和咨询供水管道1.5m1.0现场踏勘和咨询电力电缆1.00.5现场踏勘和咨询10kV 缆线最少埋设垂直距离 H=S+h+s1=1.5+1.5+0.16=3.16mS 为管道埋深深度 h 为安全距离 S1 为预埋管道直径、机具准备名称型号数量备注PE 管DN160X60m2 根PE 管DN50X60m1 根泥浆配置车2 台水平定向钻机WS-36 型1钻杆直径 50100mm、施工方法3.1 水平定向钻穿越施工工艺流程图 4-4 水平定向钻施工工艺流程图 工作坑..下载可编辑..3.2 水平定向钻施工场地布置PE 管水平定向钻穿越部位，在管道的起点设置一个工作坑，在管道的终点设置一个接收坑，并在管道发送一端布置泥浆制作系统及管道发送系统。3.3 测量放线（1）根据施工图要求的入土点、出土点坐标放出钻机安装位置线，入土点、出土点位置放线时左右偏差不超过 20cm，沿管轴线方向误差不超过 40cm，并做出明显标记。（2）从出土点到回拖管线路必须保持直线。3.4 工作坑开挖开坑前要认真调查了解地上地下障碍物，以便开坑时采取妥善加固保护措施。工作坑或接收坑开挖的深度，依据管道高程、所用扩孔钻机尺寸，以及砼垫层的厚度计算确定，施工时用水准仪测量控制。3.5 钻机就位由...
