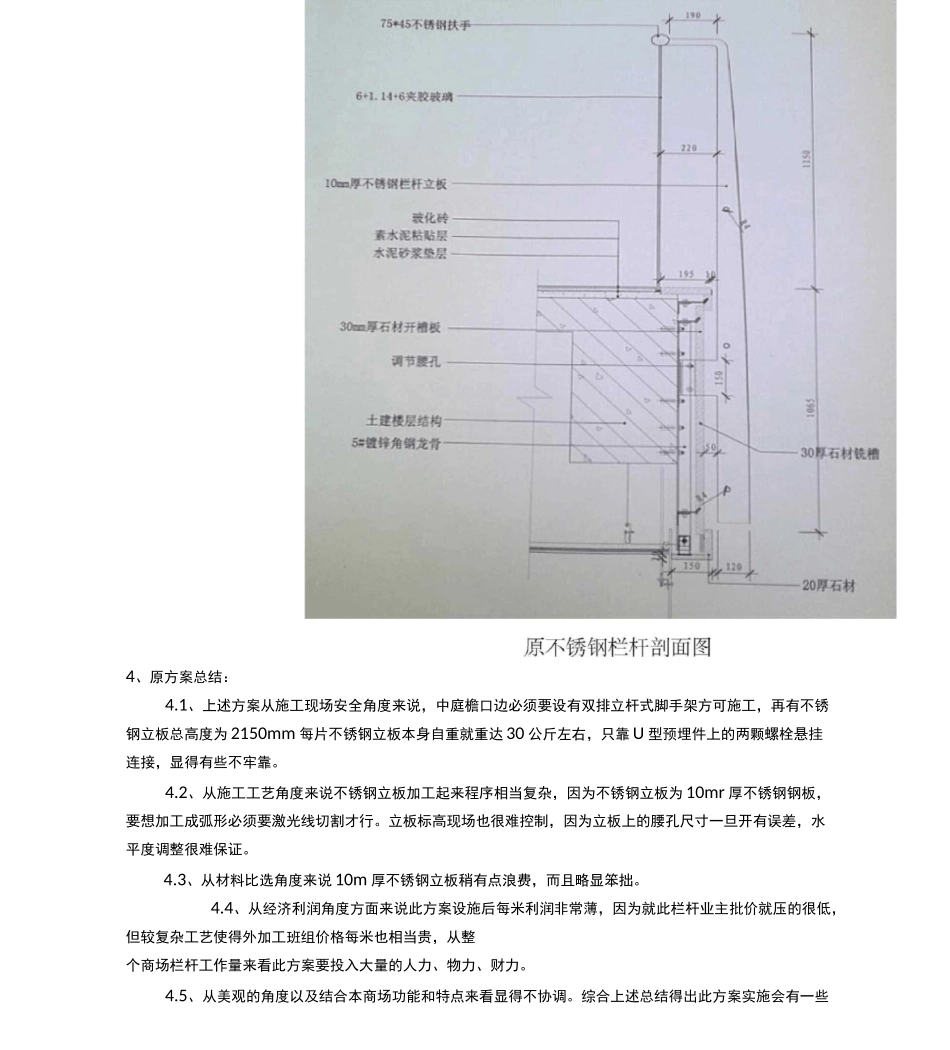

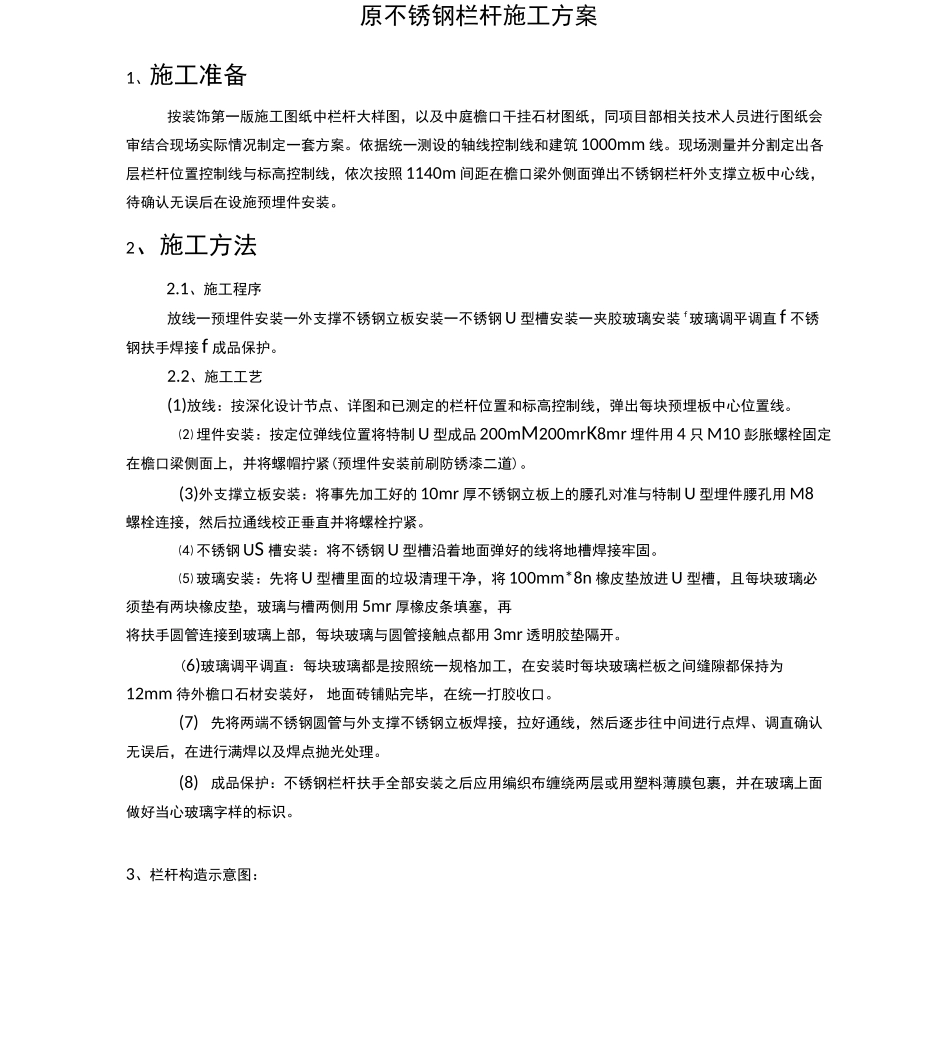

原不锈钢栏杆施工方案1、施工准备按装饰第一版施工图纸中栏杆大样图,以及中庭檐口干挂石材图纸,同项目部相关技术人员进行图纸会审结合现场实际情况制定一套方案。依据统一测设的轴线控制线和建筑 1000mm 线。现场测量并分割定出各层栏杆位置控制线与标高控制线,依次按照 1140m 间距在檐口梁外侧面弹出不锈钢栏杆外支撑立板中心线,待确认无误后在设施预埋件安装。2、施工方法2.1、施工程序放线一预埋件安装一外支撑不锈钢立板安装一不锈钢 U 型槽安装一夹胶玻璃安装 f玻璃调平调直f 不锈钢扶手焊接f 成品保护。2.2、施工工艺(1)放线:按深化设计节点、详图和已测定的栏杆位置和标高控制线,弹出每块预埋板中心位置线。⑵ 埋件安装:按定位弹线位置将特制 U 型成品 200mM200mrK8mr 埋件用 4 只 M10 彭胀螺栓固定在檐口梁侧面上,并将螺帽拧紧(预埋件安装前刷防锈漆二道)。(3)外支撑立板安装:将事先加工好的 10mr 厚不锈钢立板上的腰孔对准与特制 U 型埋件腰孔用 M8螺栓连接,然后拉通线校正垂直并将螺栓拧紧。⑷ 不锈钢 US 槽安装:将不锈钢 U 型槽沿着地面弹好的线将地槽焊接牢固。⑸ 玻璃安装:先将 U 型槽里面的垃圾清理干净,将 100mm*8n 橡皮垫放进 U 型槽,且每块玻璃必须垫有两块橡皮垫,玻璃与槽两侧用 5mr 厚橡皮条填塞,再将扶手圆管连接到玻璃上部,每块玻璃与圆管接触点都用 3mr 透明胶垫隔开。(6)玻璃调平调直:每块玻璃都是按照统一规格加工,在安装时每块玻璃栏板之间缝隙都保持为12mm 待外檐口石材安装好,地面砖铺贴完毕,在统一打胶收口。(7)先将两端不锈钢圆管与外支撑不锈钢立板焊接,拉好通线,然后逐步往中间进行点焊、调直确认无误后,在进行满焊以及焊点抛光处理。(8)成品保护:不锈钢栏杆扶手全部安装之后应用编织布缠绕两层或用塑料薄膜包裹,并在玻璃上面做好当心玻璃字样的标识。3、栏杆构造示意图:4、原方案总结:4.1、上述方案从施工现场安全角度来说,中庭檐口边必须要设有双排立杆式脚手架方可施工,再有不锈钢立板总高度为 2150mm 每片不锈钢立板本身自重就重达 30 公斤左右,只靠 U 型预埋件上的两颗螺栓悬挂连接,显得有些不牢靠。4.2、从施工工艺角度来说不锈钢立板加工起来程序相当复杂,因为不锈钢立板为 10mr 厚不锈钢钢板,要想加工成弧形必须要激光线切割才行。立板标高现场也很难控制,因为立板上的腰孔尺寸一旦开有误差,水平度调整很难保证。4.3...
