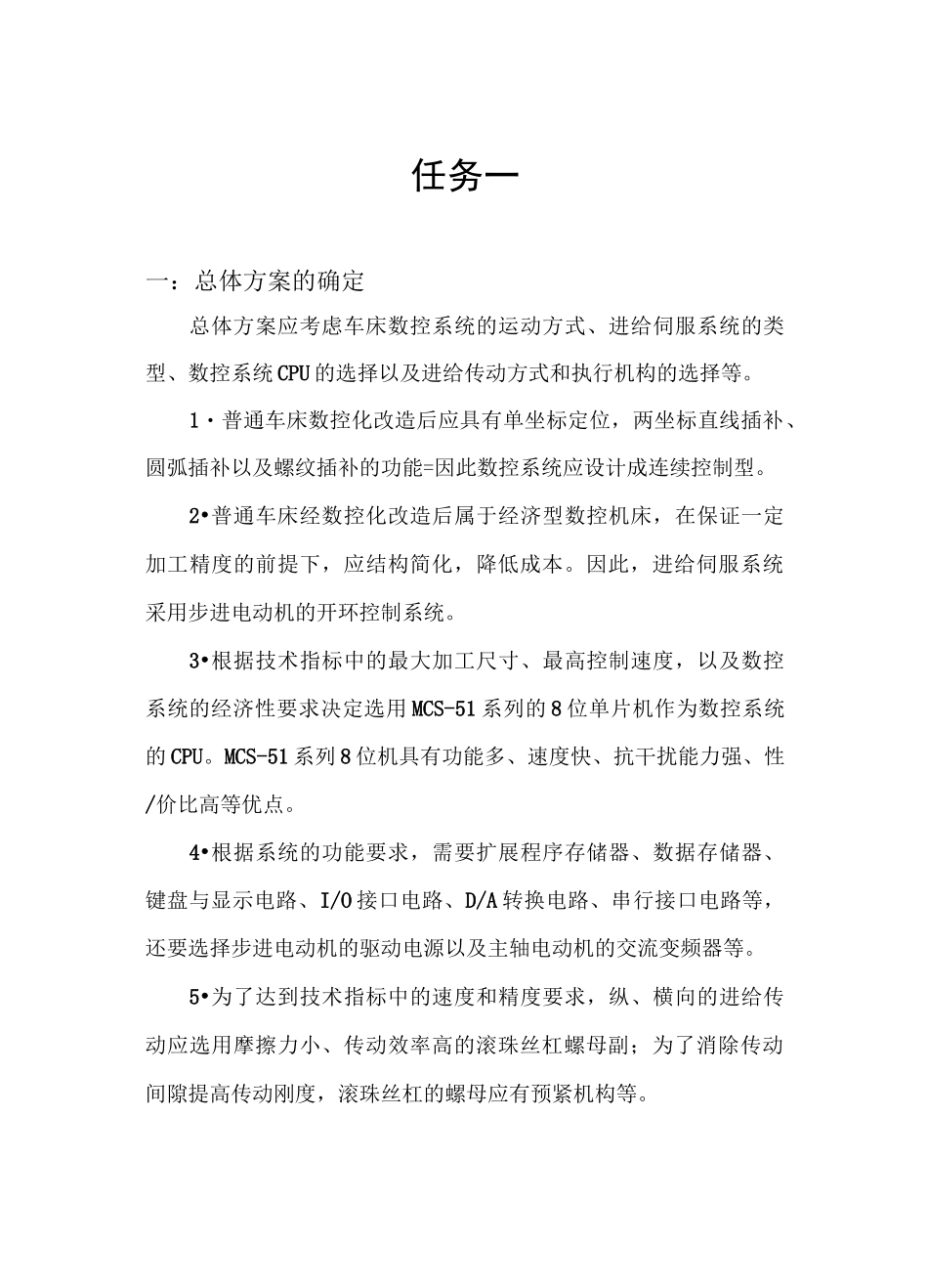

C6140 普通车床的数控化改造机电一体化系统设计任务书总汇课题:C6140 普通机床的数控化改造姓名:蒋青松(第 7 组) 班级:112040205学号:11204020512专业:机械设计制造及其自动化院系:机械工程学院2015 年 6 月任务一一:总体方案的确定总体方案应考虑车床数控系统的运动方式、进给伺服系统的类型、数控系统 CPU 的选择以及进给传动方式和执行机构的选择等。1・普通车床数控化改造后应具有单坐标定位,两坐标直线插补、圆弧插补以及螺纹插补的功能=因此数控系统应设计成连续控制型。2•普通车床经数控化改造后属于经济型数控机床,在保证一定加工精度的前提下,应结构简化,降低成本。因此,进给伺服系统采用步进电动机的开环控制系统。3•根据技术指标中的最大加工尺寸、最高控制速度,以及数控系统的经济性要求决定选用 MCS-51 系列的 8 位单片机作为数控系统的 CPU。MCS-51 系列 8 位机具有功能多、速度快、抗干扰能力强、性/价比高等优点。4•根据系统的功能要求,需要扩展程序存储器、数据存储器、键盘与显示电路、I/O 接口电路、D/A 转换电路、串行接口电路等,还要选择步进电动机的驱动电源以及主轴电动机的交流变频器等。5•为了达到技术指标中的速度和精度要求,纵、横向的进给传动应选用摩擦力小、传动效率高的滚珠丝杠螺母副;为了消除传动间隙提高传动刚度,滚珠丝杠的螺母应有预紧机构等。6•计算选择步进电动机,为了圆整脉冲当量,可能需要减速齿轮副,且应有消间隙机构。二:机械本体滤功率采样V接接控制系统(8位的单片机AT89S5120+DSP)传感检测系统螺纹编码 ZSF-6215-00247CWT0BZ3-5L 型与接片昇盘示芯 27 犍显□串行接口芯片MAX 四 J数控原理框图三:问题说明1:连续控制系统:由于在铳削加工中,要求工作台或刀具沿各坐标轴运动有确定的函数关系,即刀具以给定的速度相对于工件沿加工路径运动(因为点位控制系统要求工件相对于刀具运动过程不进行切削),所以选择之;2:开环控制系统:该改造属于经济型数控机床,加工精度要求不高,没有加入反馈系统,为了简化系统,降低成本,所以选择之。3:机床选择 X,Z 两轴联动。4:由于是开环控制,而且结构简单,适用于普通数控机床,功能水平低。主轴电动操隹面根开关歿钮任务二一•主传动系统(主轴驱动+传动)方案设计1:机床主轴变速方式:数控机床需要自动换刀、自动变速;且在切削不同直径的阶梯轴,曲线螺旋面和端面时,需要切削直径的变化,...
