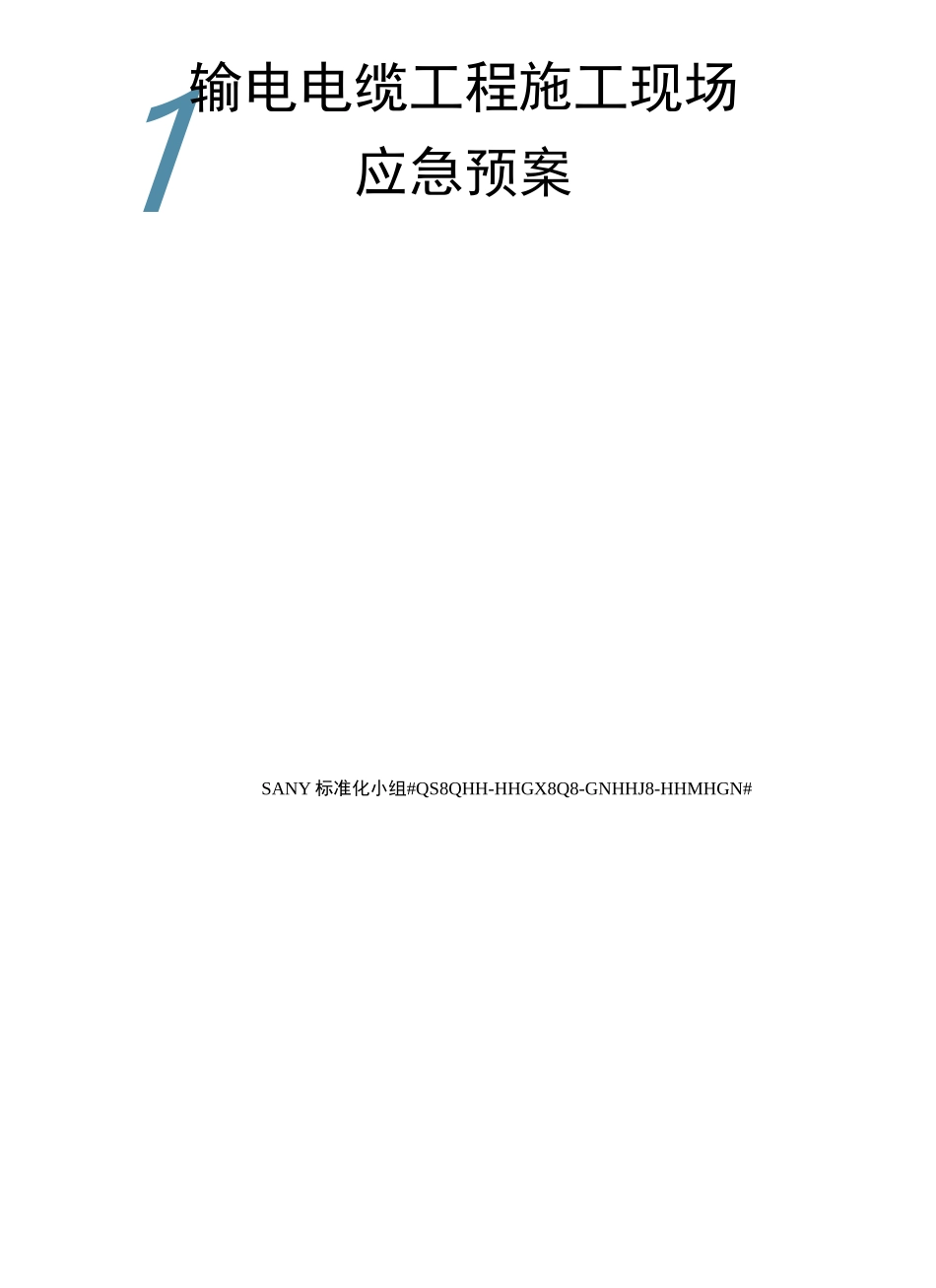

输电电缆工程施工现场应急预案VIP专享

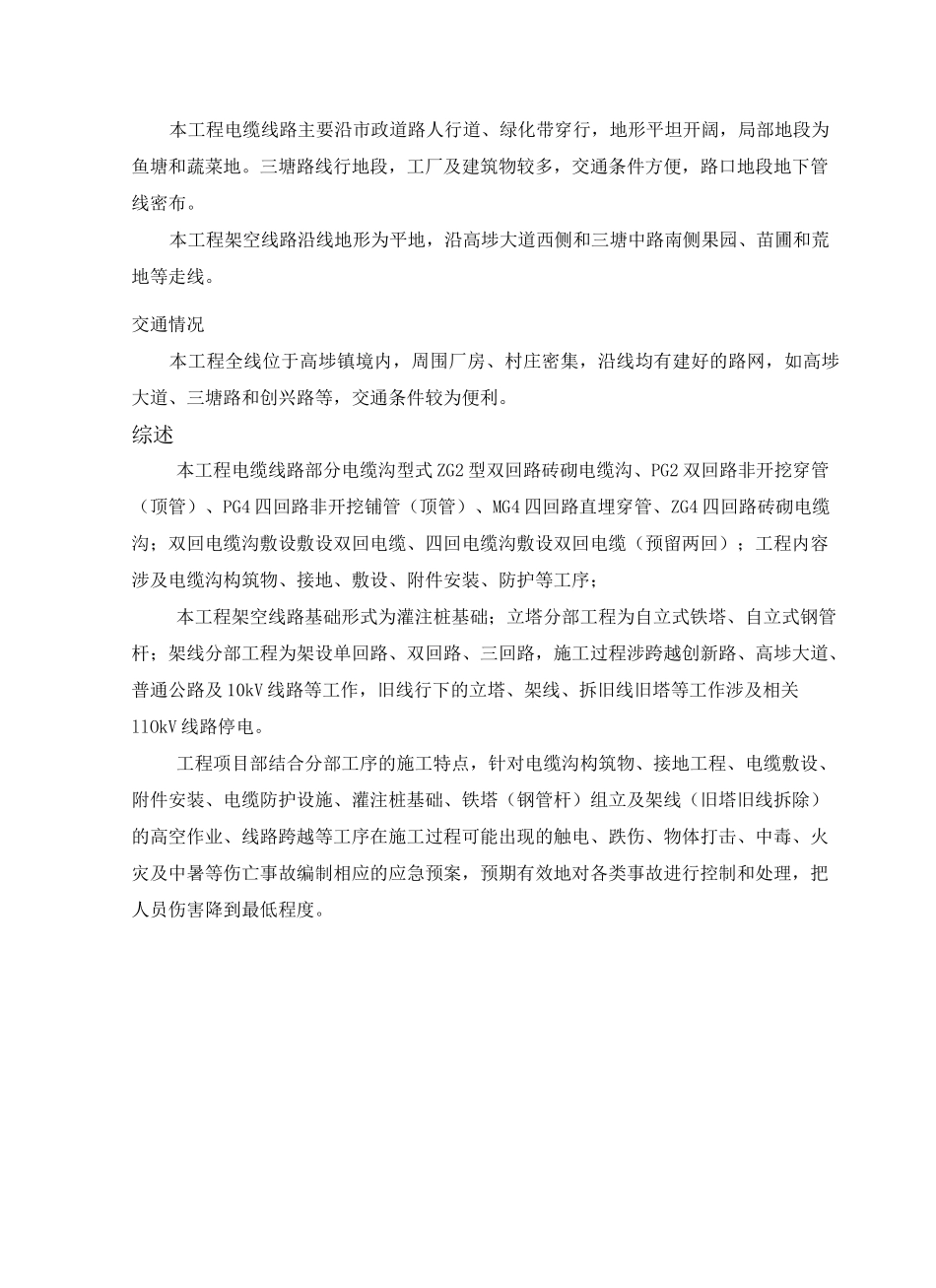

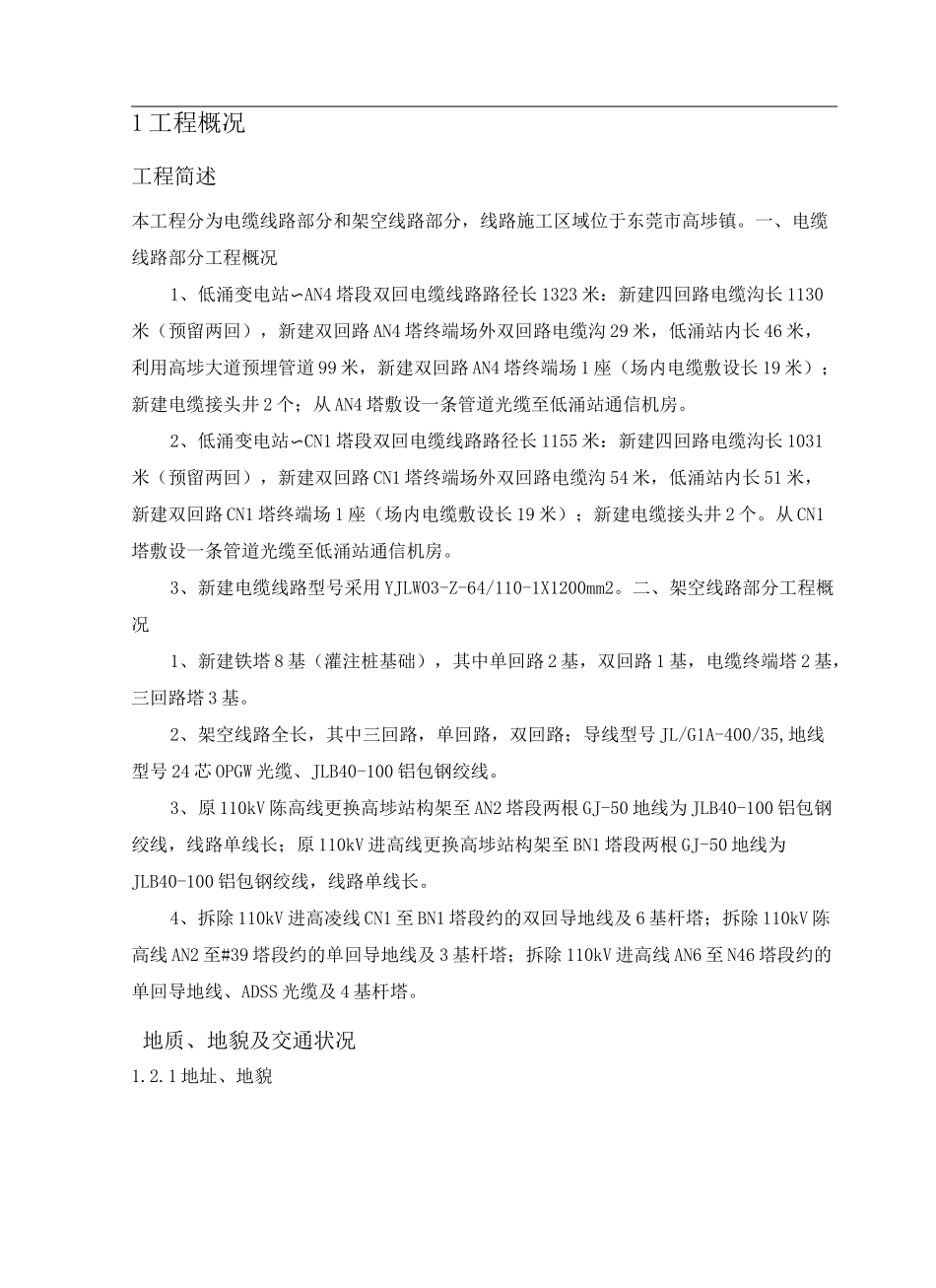

1输电电缆工程施工现场应急预案SANY 标准化小组#QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#1 工程概况工程简述本工程分为电缆线路部分和架空线路部分，线路施工区域位于东莞市高埗镇。一、电缆线路部分工程概况1、低涌变电站〜AN4 塔段双回电缆线路路径长 1323 米：新建四回路电缆沟长 1130米（预留两回），新建双回路 AN4 塔终端场外双回路电缆沟 29 米，低涌站内长 46 米，利用高埗大道预埋管道 99 米，新建双回路 AN4 塔终端场 1 座（场内电缆敷设长 19 米）；新建电缆接头井 2 个；从 AN4 塔敷设一条管道光缆至低涌站通信机房。2、低涌变电站〜CN1 塔段双回电缆线路路径长 1155 米：新建四回路电缆沟长 1031米（预留两回），新建双回路 CN1 塔终端场外双回路电缆沟 54 米，低涌站内长 51 米，新建双回路 CN1 塔终端场 1 座（场内电缆敷设长 19 米）；新建电缆接头井 2 个。从 CN1塔敷设一条管道光缆至低涌站通信机房。3、新建电缆线路型号采用 YJLW03-Z-64/110-1X1200mm2。二、架空线路部分工程概况1、新建铁塔 8 基（灌注桩基础），其中单回路 2 基，双回路 1 基，电缆终端塔 2 基，三回路塔 3 基。2、架空线路全长，其中三回路，单回路，双回路；导线型号 JL/G1A-400/35,地线型号 24 芯 OPGW 光缆、JLB40-100 铝包钢绞线。3、原 110kV 陈高线更换高埗站构架至 AN2 塔段两根 GJ-50 地线为 JLB40-100 铝包钢绞线，线路单线长；原 110kV 进高线更换高埗站构架至 BN1 塔段两根 GJ-50 地线为JLB40-100 铝包钢绞线，线路单线长。4、拆除 110kV 进高凌线 CN1 至 BN1 塔段约的双回导地线及 6 基杆塔；拆除 110kV 陈高线 AN2 至#39 塔段约的单回导地线及 3 基杆塔；拆除 110kV 进高线 AN6 至 N46 塔段约的单回导地线、ADSS 光缆及 4 基杆塔。地质、地貌及交通状况1.2.1 地址、地貌本工程电缆线路主要沿市政道路人行道、绿化带穿行，地形平坦开阔，局部地段为鱼塘和蔬菜地。三塘路线行地段，工厂及建筑物较多，交通条件方便，路口地段地下管线密布。本工程架空线路沿线地形为平地，沿高埗大道西侧和三塘中路南侧果园、苗圃和荒地等走线。交通情况本工程全线位于高埗镇境内，周围厂房、村庄密集，沿线均有建好的路网，如高埗大道、三塘路和创兴路等，交通条件较为便利。综述本工程电缆线路部分电缆沟型式 ZG2 型双回路砖砌电缆沟、PG2 双回路非开挖穿管（...
