离子接地极的接地电阻计算方法

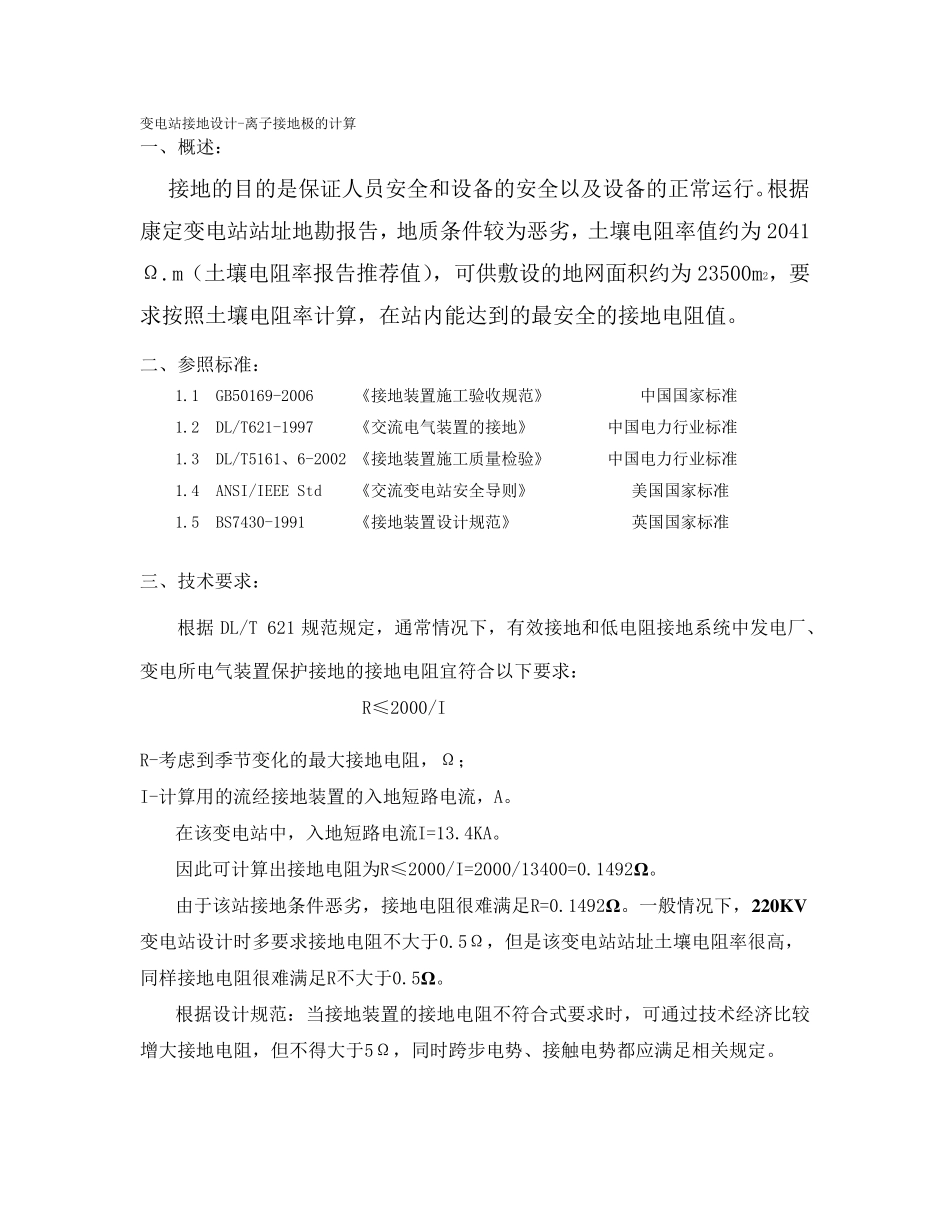

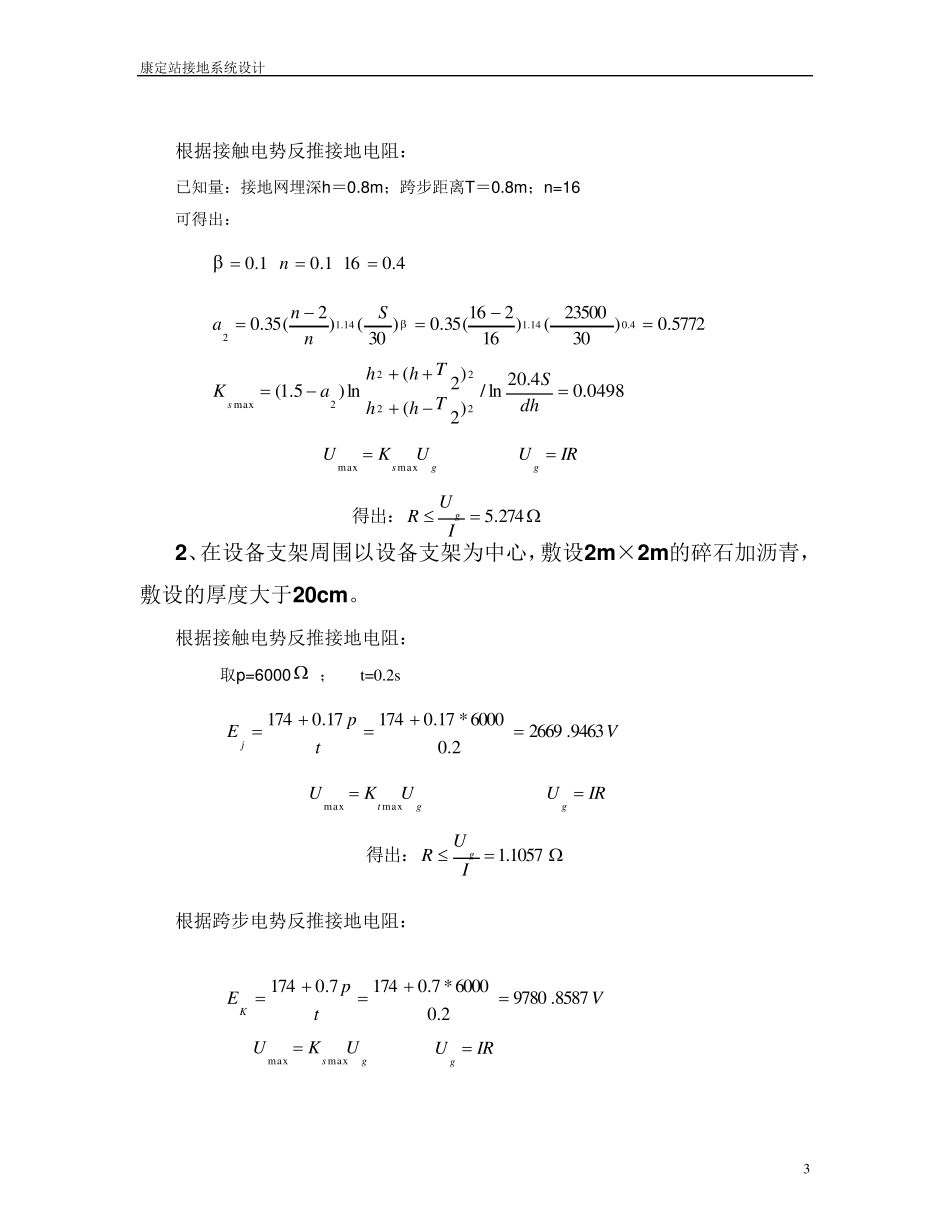

变电站接地设计-离子接地极的计算 一、概述： 接地的目的是保证人员安全和设备的安全以及设备的正常运行。根据康定变电站站址地勘报告，地质条件较为恶劣，土壤电阻率值约为2041Ω.m（土壤电阻率报告推荐值），可供敷设的地网面积约为23500m2，要求按照土壤电阻率计算，在站内能达到的最安全的接地电阻值。 二、参照标准： 1.1 GB50169-2006 《接地装置施工验收规范》 中国国家标准 1.2 DL/T621-1997 《交流电气装置的接地》 中国电力行业标准 1.3 DL/T5161、6-2002 《接地装置施工质量检验》 中国电力行业标准 1.4 ANSI/IEEE Std 《交流变电站安全导则》 美国国家标准 1.5 BS7430-1991 《接地装置设计规范》 英国国家标准 三、技术要求： 根据DL/T 621 规范规定，通常情况下，有效接地和低电阻接地系统中发电厂、变电所电气装置保护接地的接地电阻宜符合以下要求： R≤2000/I R-考虑到季节变化的最大接地电阻，Ω； I-计算用的流经接地装置的入地短路电流，A。 在该变电站中，入地短路电流I=13.4KA。 因此可计算出接地电阻为R≤2000/I=2000/13400=0.1492Ω。 由于该站接地条件恶劣，接地电阻很难满足R=0.1492Ω。一般情况下，220KV变电站设计时多要求接地电阻不大于0.5Ω，但是该变电站站址土壤电阻率很高，同样接地电阻很难满足R不大于0.5Ω。 根据设计规范：当接地装置的接地电阻不符合式要求时，可通过技术经济比较增 大接地电阻，但不得 大于5Ω，同时跨 步 电势 、接触 电势 都 应 满足相 关 规定。 康定站接地系统设计 2 1 、全站接地电阻按接触电势和跨步电势要求反推接地电阻： 已知量：表面土壤电阻率ρ=2000Ω.m；t=0.2s 接触电势不得大于： 跨步电势不得大于： 根据接触电势反推接地电阻： 已知量：地网所用材料量L=5450m；地网周长LO=780；地网面积S=23500 m2； 接地线等效直径d=0.01236m； 可得出： VtpEj37.11492.02000*17.017417.0174VtpEK68.35192.02000*7.01747.017416)235004780)(7805450(2)4)((25.05.000SLLLn271.101236.0lg225.0841.0lg225.0841.0dKd1245.016776.0076.0776.0076.0nKn1388.123500lg414.0234.0lg414.0234.0sKs1802.01388.1*1*1245.0*271.1maxSnLdtKKKKK1LKgtUKUmaxmax IRUg 0.4759IURg得出：康定站接地系统设计 3 根据接触电势反推接地电阻： 已知量：接地网埋深...
