离心式压缩机施工方案

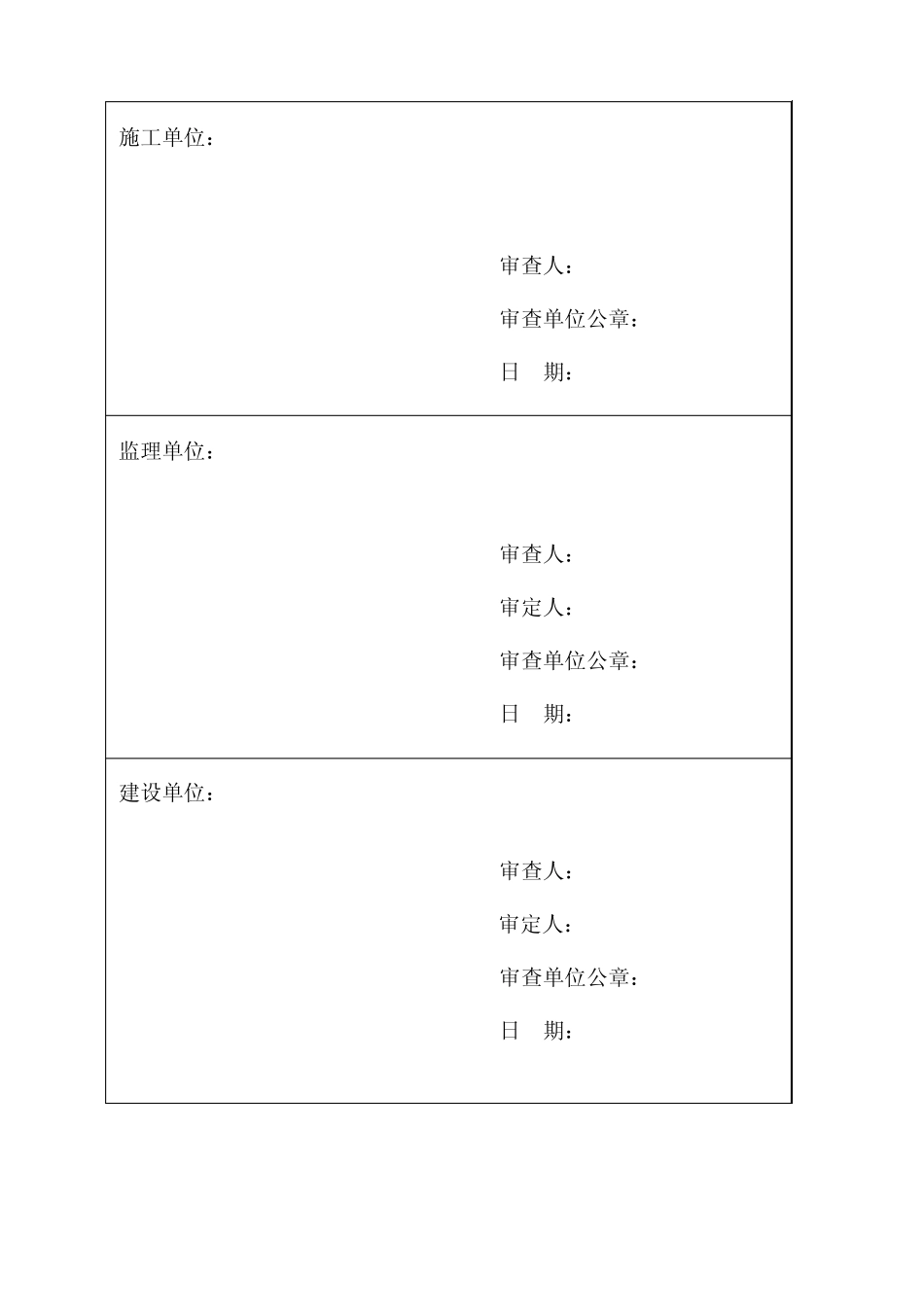

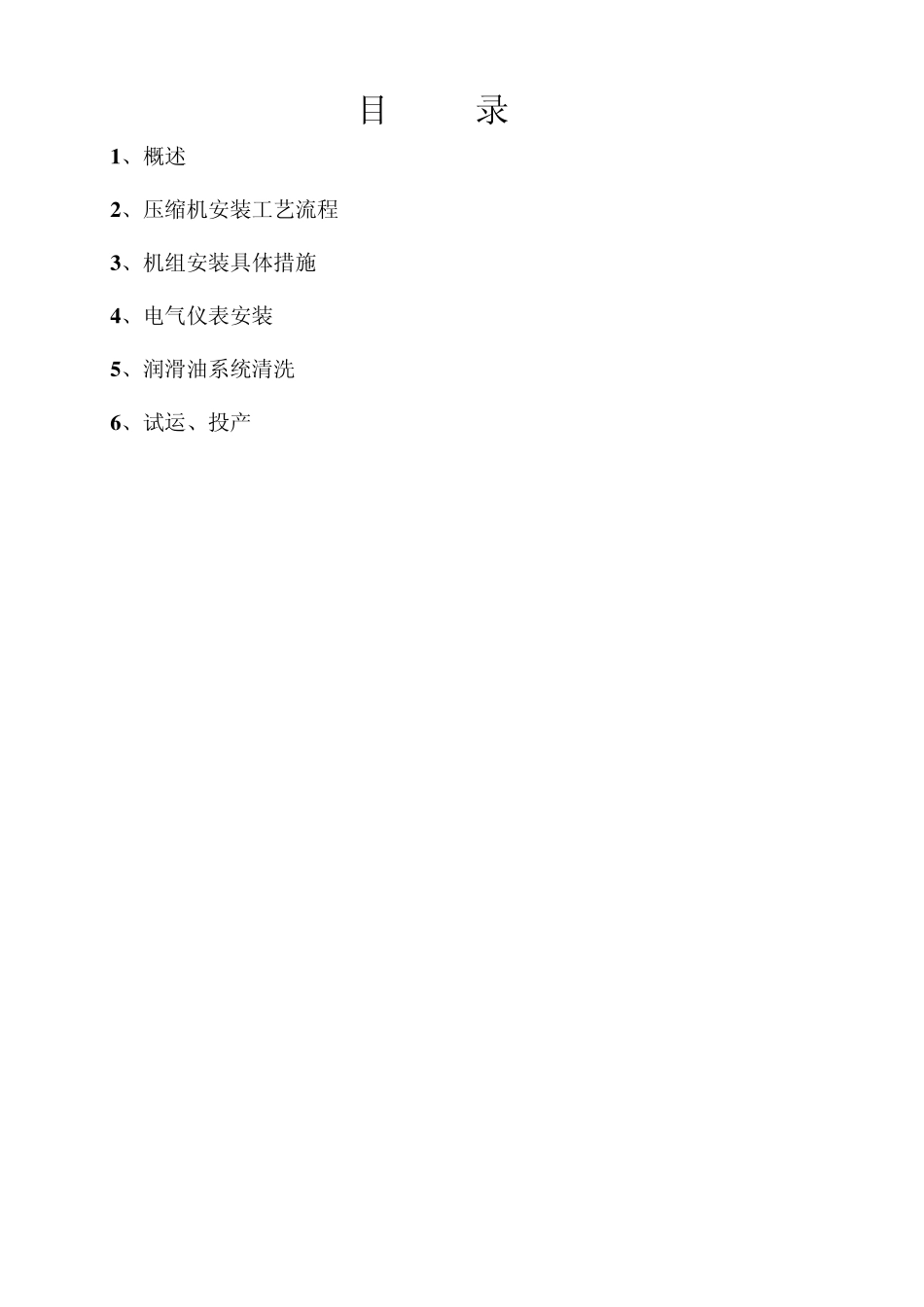

原料气压缩机组安装技术措施 编制： 审核： 批准： 施工方案报审表 施工单位： 审查人： 审查单位公章： 日 期： 监理单位： 审查人： 审定人： 审查单位公章： 日 期： 建设单位： 审查人： 审定人： 审查单位公章： 日 期： 目 录 1 、概述 2 、压缩机安装工艺流程 3 、机组安装具体措施 4 、电气仪表安装 5 、润滑油系统清洗 6 、试运、投产 1、概述： 深冷原料气压缩机为意大利新比隆公司提供的离心式压缩机组，压缩机型号为：2BCL 358。整个机组主要由压缩机橇、润滑油箱、油冷却器、高位油箱、密封气系统组成。本方案主要依据压缩机外文资料、离心压缩机安装规范和我单位多年引进压缩机施工经验进行编制。 压缩机组平面布置图如下： 主驱动电机 变速齿轮箱 离心式压缩机 2BCL 358 T L GE-T L JE9026 T L GE2100 压缩机橇 密封气系统 润滑油橇 高位油 箱 油冷却器 压缩机厂房 2、压缩机组安装工艺流程 压缩机组基础验收 压缩机组吊装就位 厂房封闭、采暖及地面施工完成 压缩机初步找平找正、一次灌浆 润滑油橇、油冷却器、高位油箱找平找正 压缩机橇精找，二次灌浆 润滑油橇与油冷器、高位油箱间润滑油管道施工 压缩机本体管道装配 与润滑油橇间润滑油管道安装 压缩机联轴器对中安装 本体安装完成、电气仪表安装完成 润滑油管道酸洗、脱脂 压缩机进出口及密封气等工艺安装 润滑油管路清洗、油运合格 调试、投产 3、机组安装具体措施 3.1基础验收 3.1.1基础尺寸及位置允许偏差见下表 序号 项目名称 允许偏差 1 坐标位置 ±20 2 不同平面的标高 -20 3 平面外型尺寸 ±20 4 平面水平度 每米 总长 5 10 5 垂直度 每米 总长 5 10 6 预埋地脚螺栓孔 中心位置 深度 ±10 ±20 3.1.2压缩机基础表面处理 压缩机就位位置对各个螺栓孔周遍 500mm范围内的基础上表面铲出麻面，麻面深度不小于 10mm，密度以每平方米 3~5点为宜，表面不得有疏松层或油污 。 3.1.3润滑油橇基础处理 润滑油橇是靠膨胀螺栓与基础固定，油橇直接坐落在基础之上；要求基础表面光洁平整，找平层要求采用细石混凝土，不许用水泥沙浆。膨胀螺栓位置必须根据实际尺寸放线定位。 3.2压缩机及辅助设备吊装就位 3.2.1 准备工作：就位前将联合底座工字钢以下的箱体拆除，露出螺栓孔位置，以备穿地脚螺栓 、找正就位。在基础上横放 4根 10#槽钢以备设备轴线对...
