离心机说明书

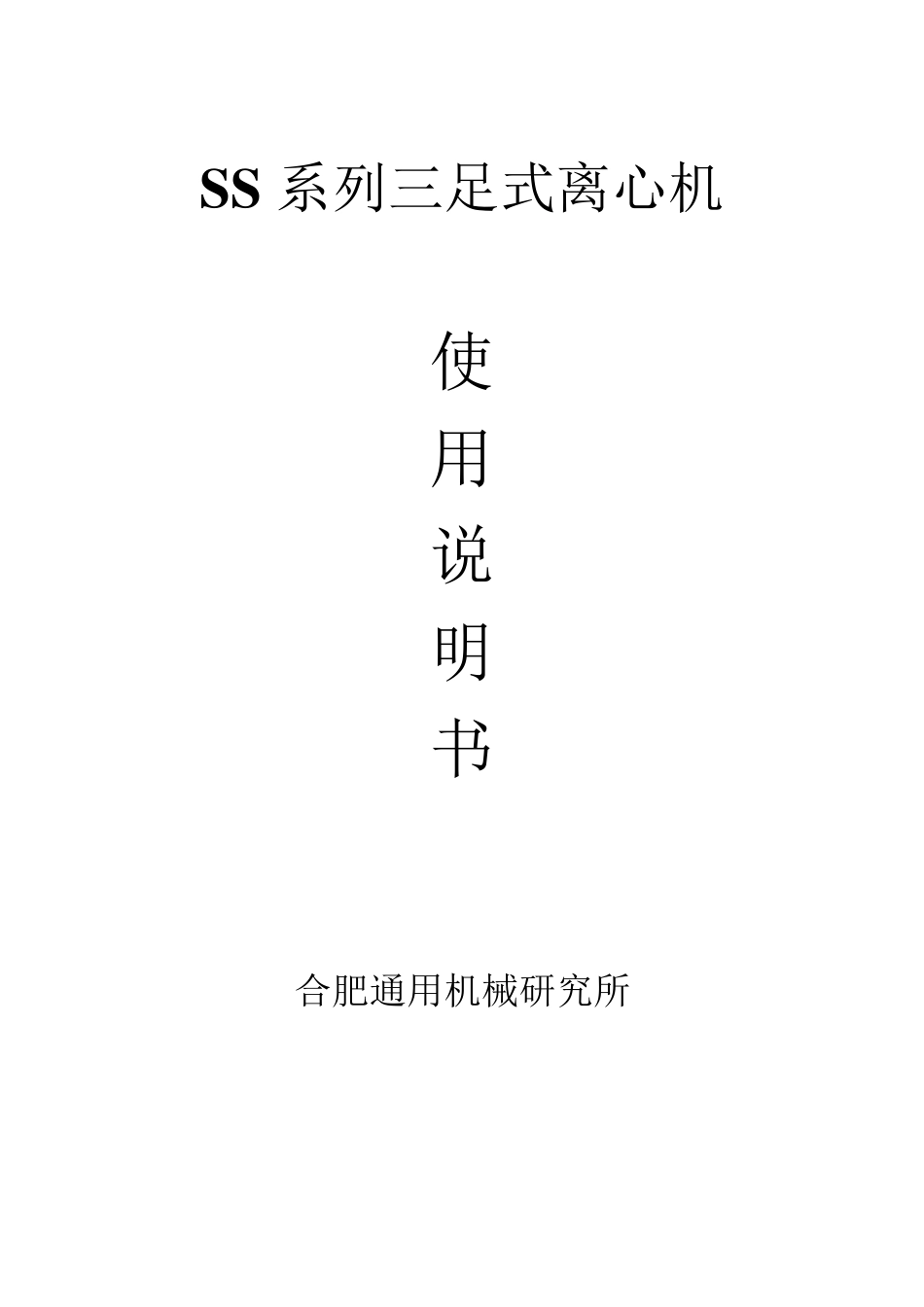

离心机说明书_第1页
1/9

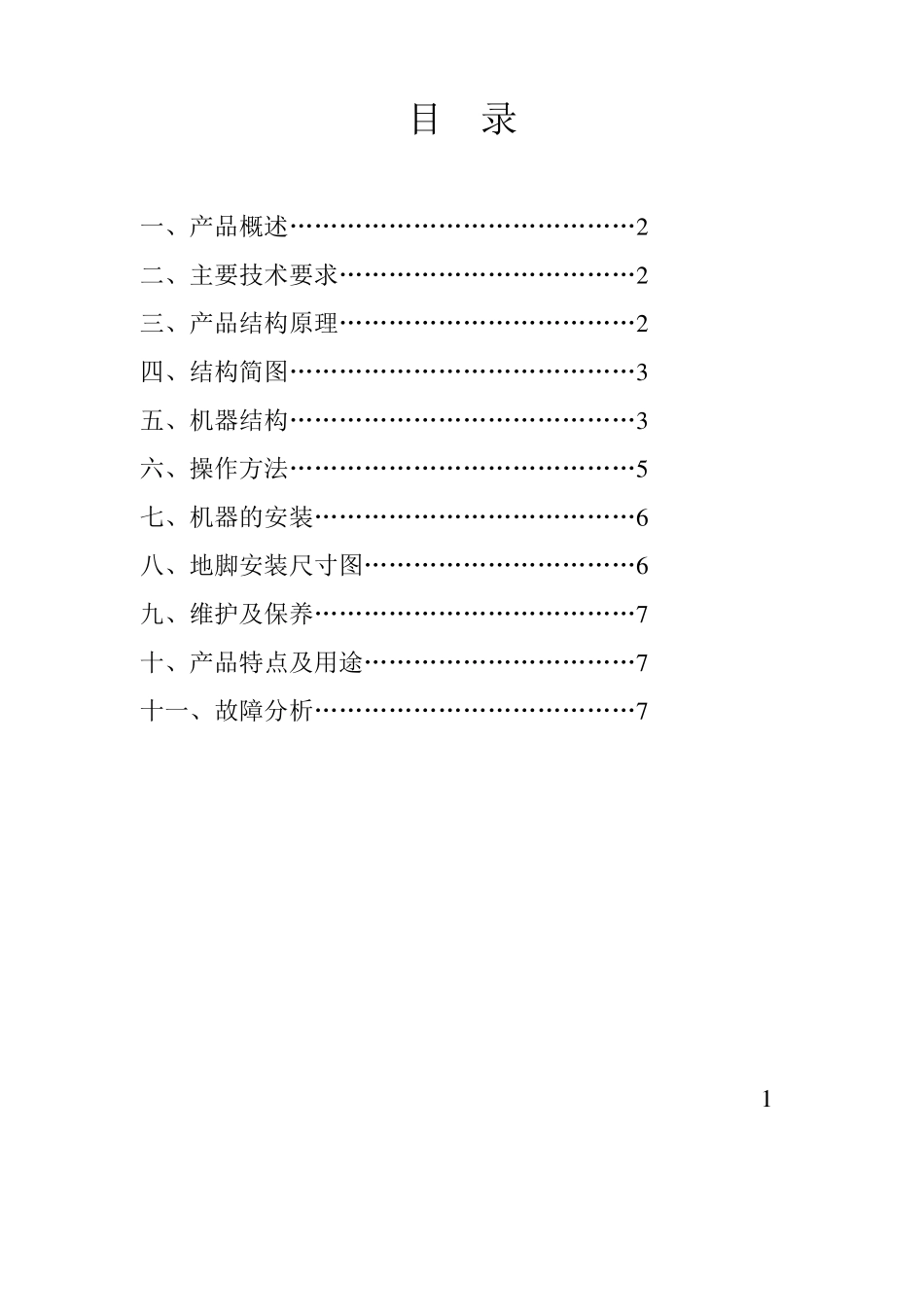

离心机说明书_第2页
2/9

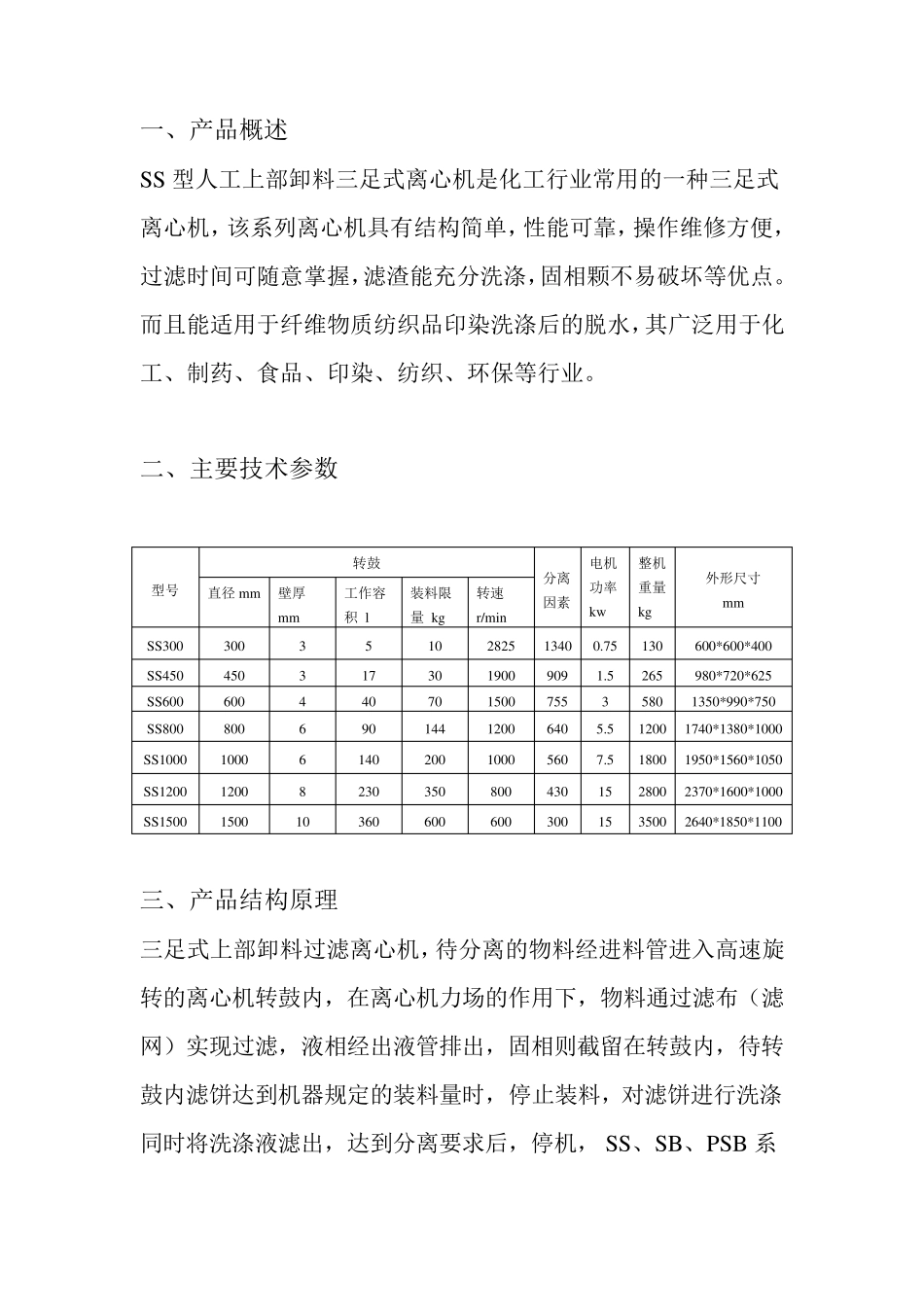

离心机说明书_第3页
3/9
S S 系列三足式离心机 使 用 说 明 书 合肥通用机械研究所 目 录 一、产品概述……………………………………2 二、主要技术要求………………………………2 三、产品结构原理………………………………2 四、结构简图……………………………………3 五、机器结构……………………………………3 六、操作方法……………………………………5 七、机器的安装…………………………………6 八、地脚安装尺寸图……………………………6 九、维护及保养…………………………………7 十、产品特点及用途……………………………7 十一、故障分析…………………………………7 1 一、产品概述 SS 型人工上部卸料三足式离心机是化工行业常用的一种三足式离心机,该系列离心机具有结构简单,性能可靠,操作维修方便,过滤时间可随意掌握,滤渣能充分洗涤,固相颗不易破坏等优点。而且能适用于纤维物质纺织品印染洗涤后的脱水,其广泛用于化工、制药、食品、印染、纺织、环保等行业。 二、主要技术参数 型号 转鼓 分离 因素 电机 功率kw 整机 重量kg 外形尺寸 mm 直径 mm 壁厚mm 工作容积 l 装料限量 kg 转速r/min SS300 300 3 5 10 2825 1340 0.75 130 600*600*400 SS450 450 3 17 30 1900 909 1.5 265 980*720*625 SS600 600 4 40 70 1500 755 3 580 1350*990*750 SS800 800 6 90 144 1200 640 5.5 1200 1740*1380*1000 SS1000 1000 6 140 200 1000 560 7.5 1800 1950*1560*1050 SS1200 1200 8 230 350 800 430 15 2800 2370*1600*1000 SS1500 1500 10 360 600 600 300 15 3500 2640*1850*1100 三、产品结构原理 三足式上部卸料过滤离心机,待分离的物料经进料管进入高速旋转的离心机转鼓内,在离心机力场的作用下,物料通过滤布(滤网)实现过滤,液相经出液管排出,固相则截留在转鼓内,待转鼓内滤饼达到机器规定的装料量时,停止装料,对滤饼进行洗涤同时将洗涤液滤出,达到分离要求后,停机, SS、SB、PSB 系列离心机滤饼由人工卸出。 四、结构简图 以下是 SS 型三足式人工卸料离心机的主要部件:1、刹车手柄2、吊杆3、压簧4、球头球碗5、吊杆肖6、包刹带 7、主轴带轮 8、无基础三角9、大盘10、离合器总成11、机脚 12、外壳13、轴承座14、主轴15、内胆总成16、减震器。 五、机器结构 5.1机体 由外壳、底盘、悬挂装置组成...
