离心泵性能曲线测定

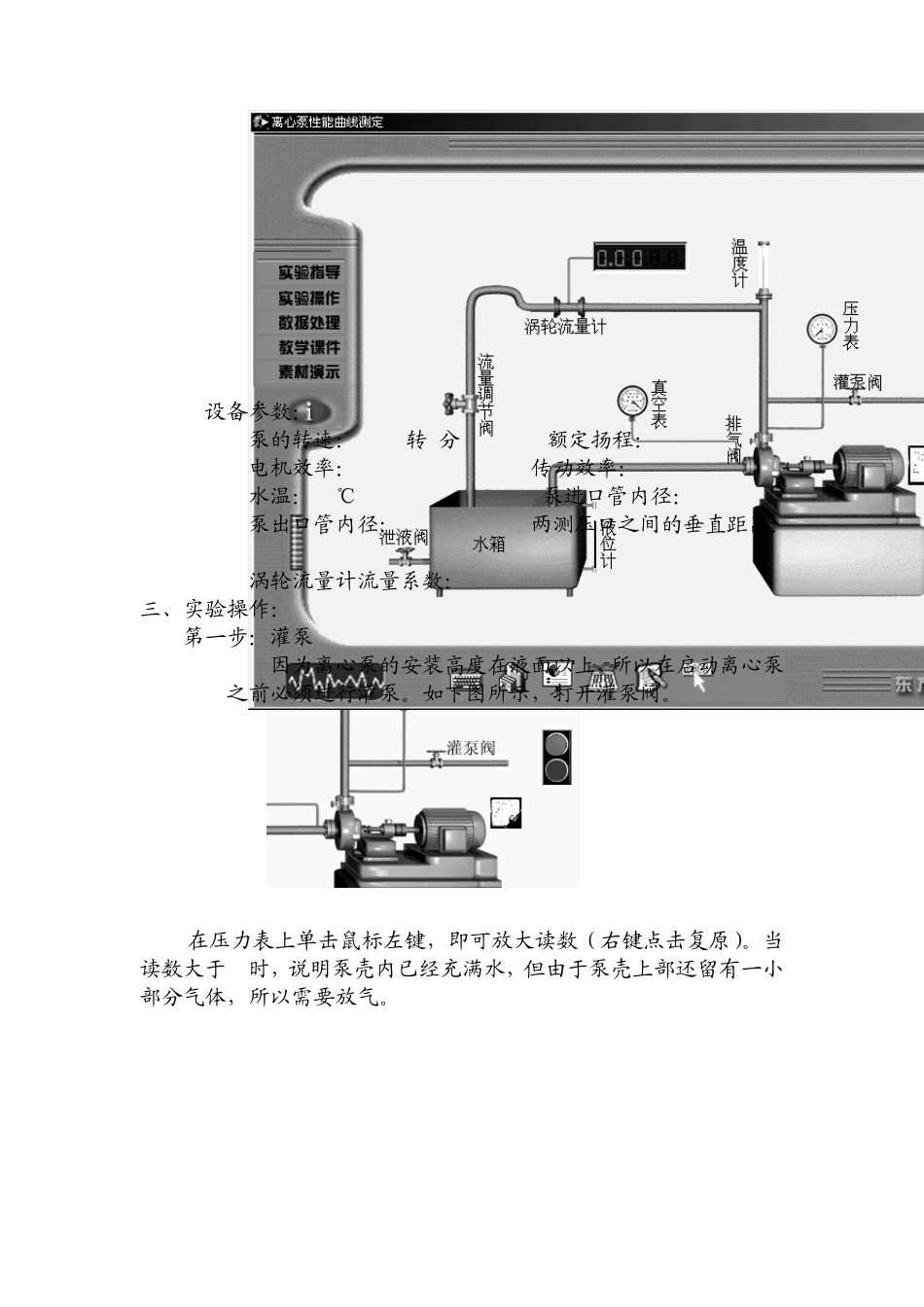

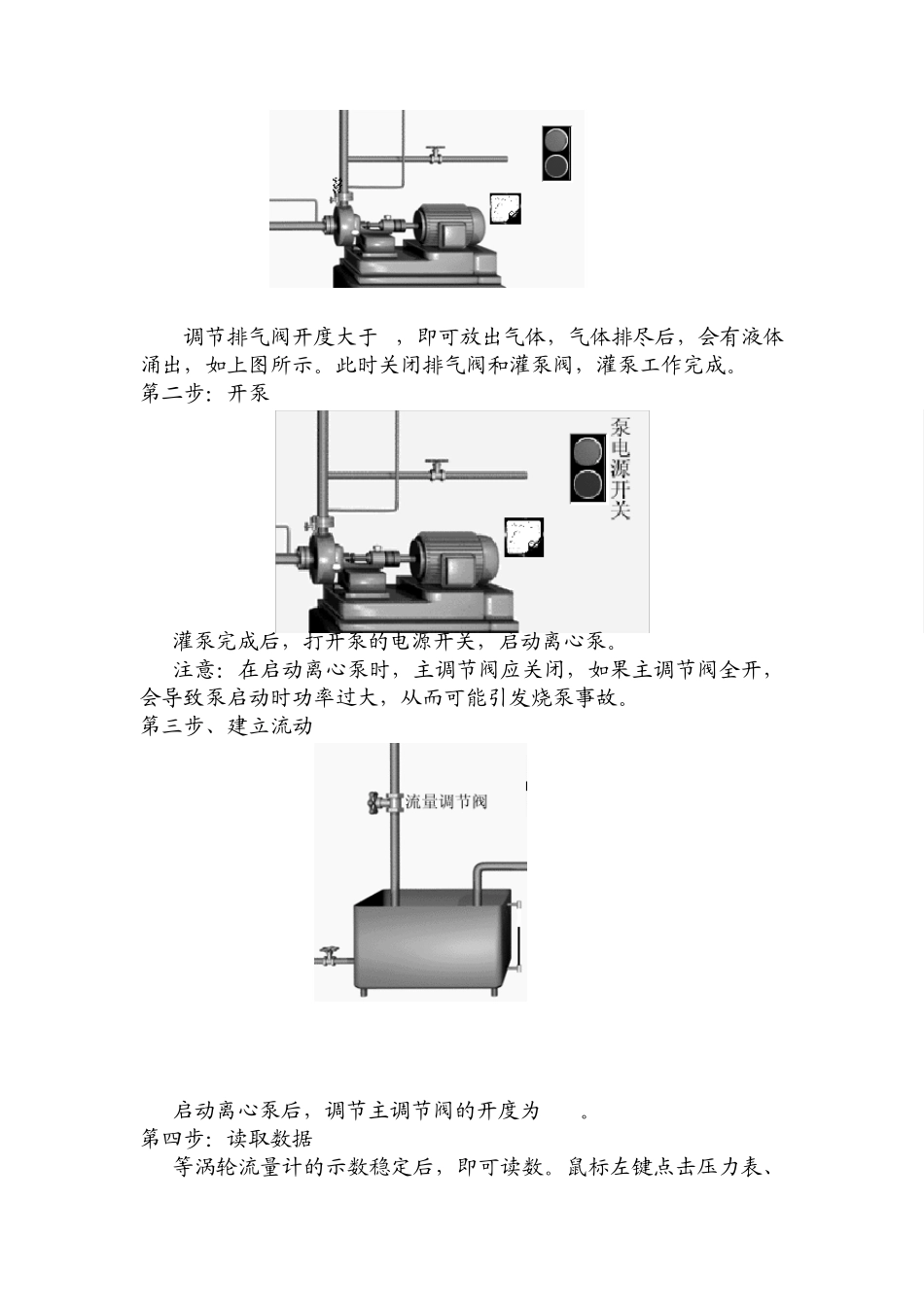

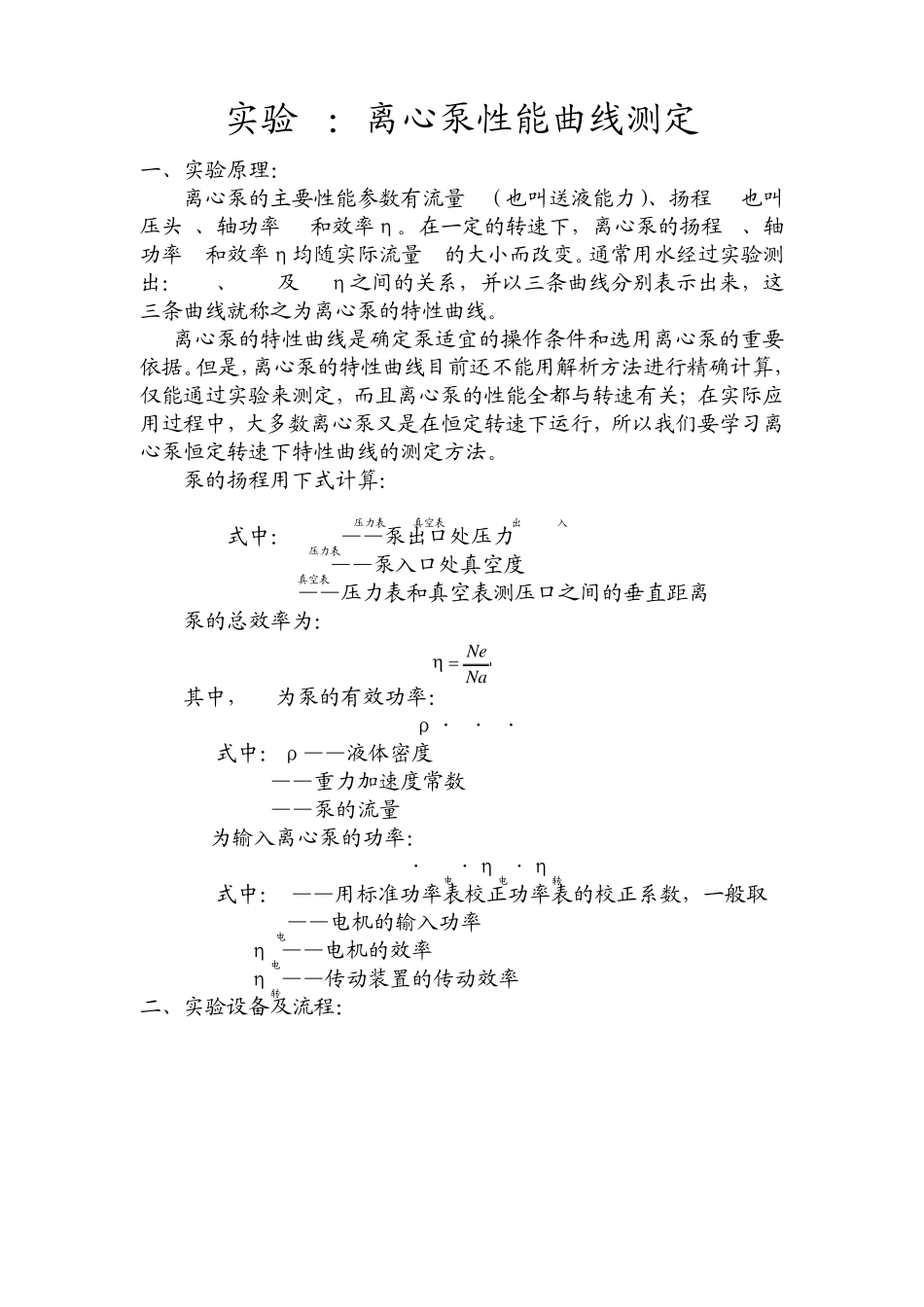

实验1：离心泵性能曲线测定 一、实验原理： 离心泵的主要性能参数有流量Q（也叫送液能力）、扬程H(也叫压头)、轴功率 N和效率η。在一定的转速下，离心泵的扬程H、轴功率N和效率η均随实际流量Q的大小而改变。通常用水经过实验测出：Q-H、Q-N及 Q-η之间的关系，并以三条曲线分别表示出来，这三条曲线就称之为离心泵的特性曲线。 离心泵的特性曲线是确定泵适宜的操作条件和选用离心泵的重要依据。但是，离心泵的特性曲线目前还不能用解析方法进行精确计算，仅能通过实验来测定，而且离心泵的性能全都与转速有关；在实际应用过程中，大多数离心泵又是在恒定转速下运行，所以我们要学习离心泵恒定转速下特性曲线的测定方法。 泵的扬程用下式计算： He=H压力表+H真空表+H0+(u出2-u入2)/2g 式中：H压力表——泵出口处压力 H真空表——泵入口处真空度 H0——压力表和真空表测压口之间的垂直距离 泵的总效率为： NaNe 其中，Ne为泵的有效功率： Ne=ρ〃g〃Q〃He 式中：ρ——液体密度 g——重力加速度常数 Q——泵的流量 Na为输入离心泵的功率： Na=K〃N电〃η电〃η转 式中：K——用标准功率表校正功率表的校正系数，一般取 1 N电——电机的输入功率 η电——电机的效率 η转——传动装置的传动效率 二、实验设备及流程： 设备参数： 泵的转速：2900转/分 额定扬程：20m 电机效率：93% 传动效率：100% 水温：25℃ 泵进口管内径：41mm 泵出口管内径：35.78mm 两测压口之间的垂直距离：0.35m 涡轮流量计流量系数：75.78 三、实验操作： 第一步：灌泵 因为离心泵的安装高度在液面以上，所以在启动离心泵之前必须进行灌泵。如下图所示，打开灌泵阀。 在压力表上单击鼠标左键，即可放大读数（右键点击复原）。当读数大于 0时，说明泵壳内已经充满水，但由于泵壳上部还留有一小部分气体，所以需要放气。 调节排气阀开度大于0，即可放出气体，气体排尽后，会有液体涌出，如上图所示。此时关闭排气阀和灌泵阀，灌泵工作完成。 第二步：开泵 灌泵完成后，打开泵的电源开关，启动离心泵。 注意：在启动离心泵时，主调节阀应关闭，如果主调节阀全开，会导致泵启动时功率过大，从而可能引发烧泵事故。 第三步、建立流动 启动离心泵后，调节主调节阀的开度为 100。 第四步：读取数据 等涡轮流量计的示数稳定后，即可读数。鼠标左键点击压力表、 真空表和功率表，即可将其放大，以读取数据，如下图所示： 注意...
