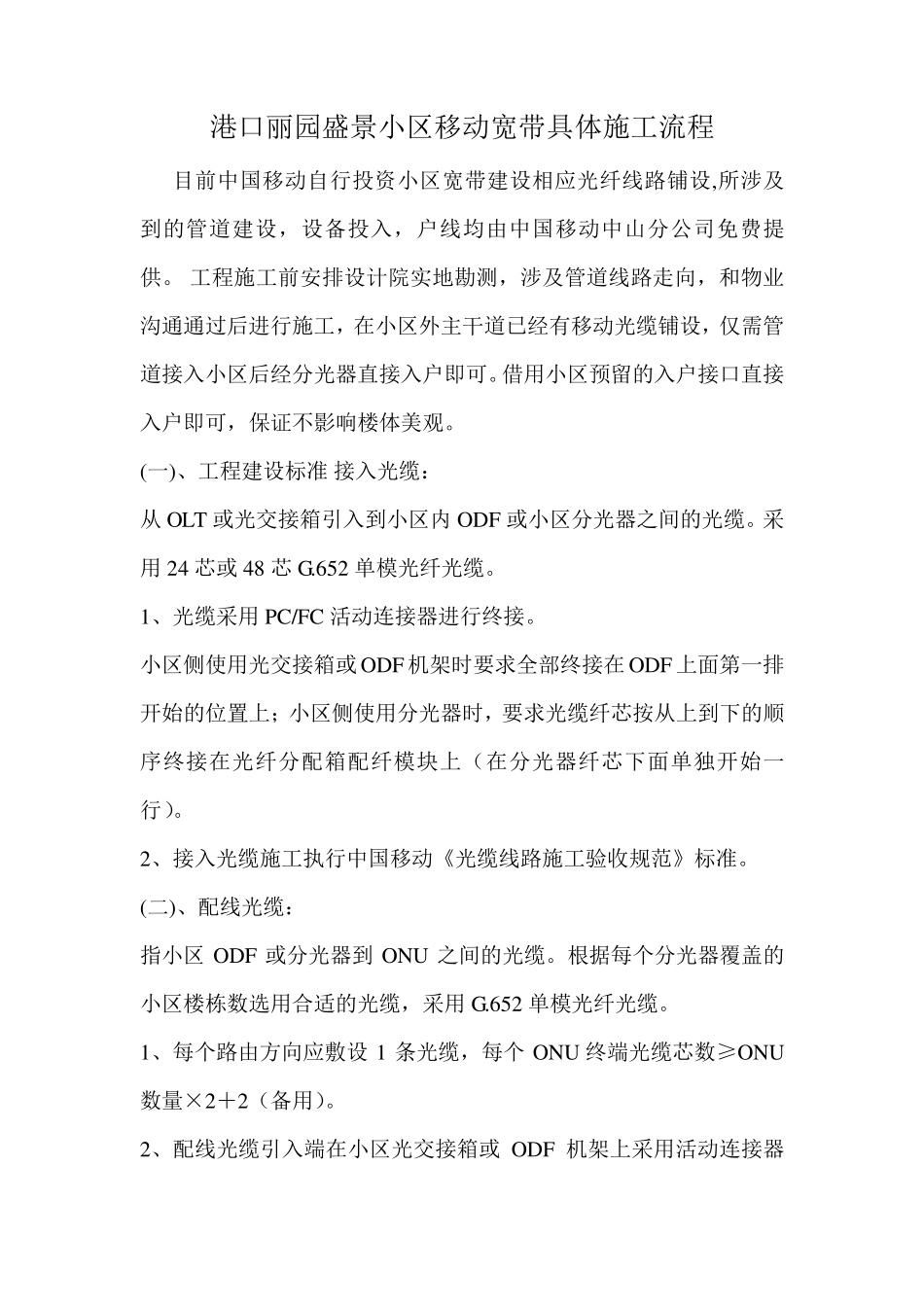

移动宽带具体施工流程_第1页
1/17

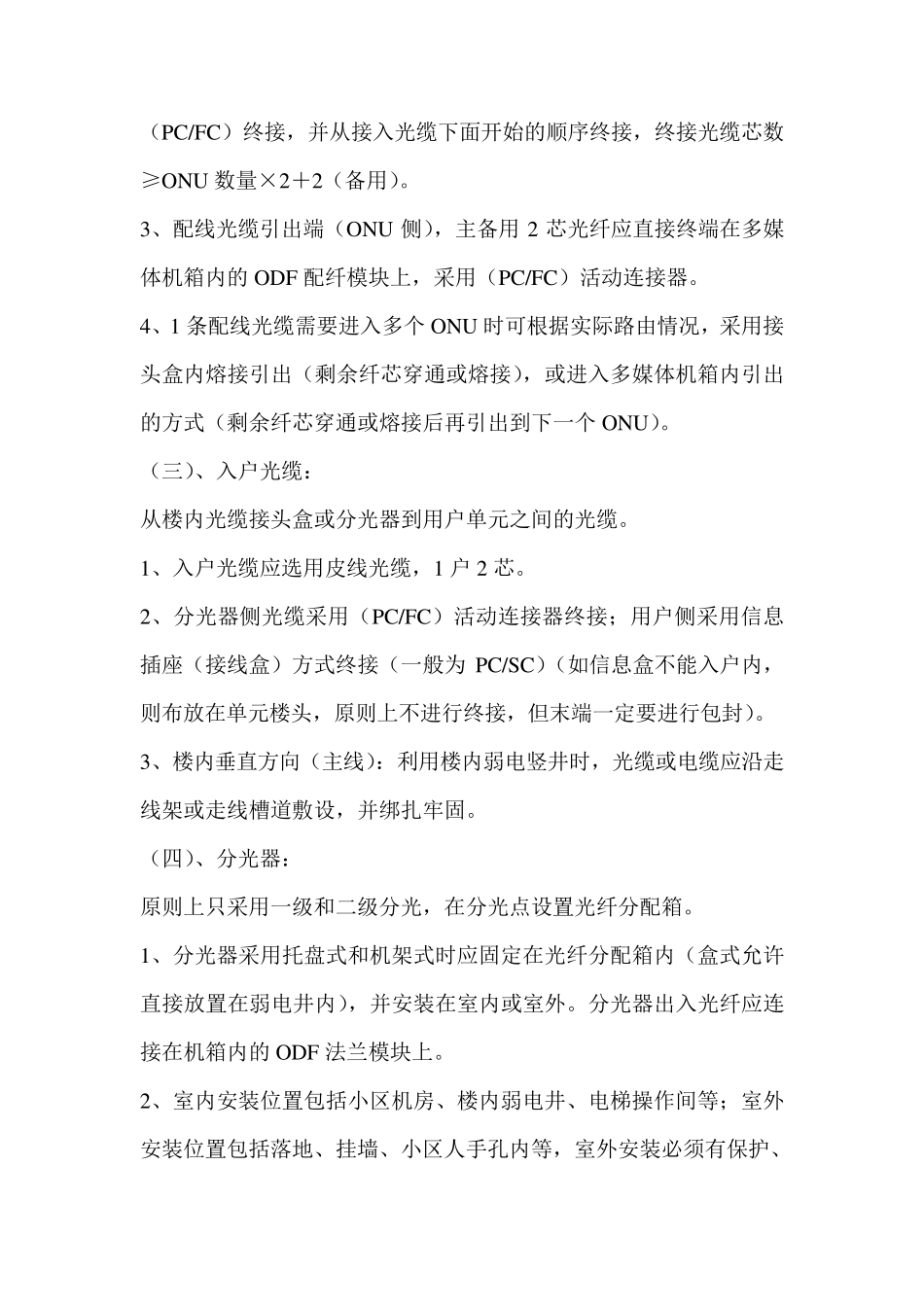

移动宽带具体施工流程_第2页
2/17

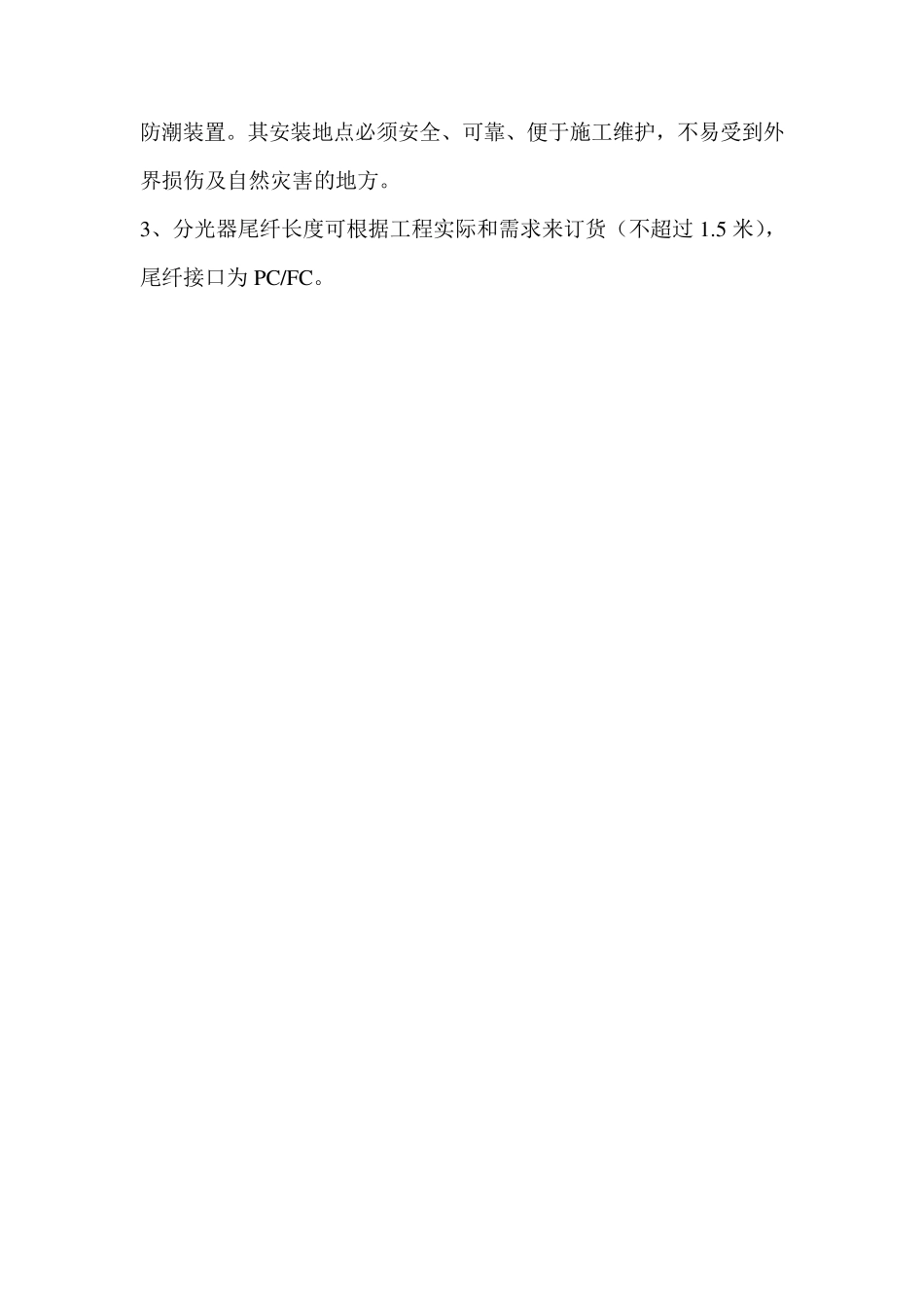

移动宽带具体施工流程_第3页
3/17
港口丽园盛景小区移动宽带具体施工流程 目前中国移动自行投资小区宽带建设相应光纤线路铺设,所涉及到的管道建设,设备投入,户线均由中国移动中山分公司免费提供。 工程施工前安排设计院实地勘测,涉及管道线路走向,和物业沟通通过后进行施工,在小区外主干道已经有移动光缆铺设,仅需管道接入小区后经分光器直接入户即可。借用小区预留的入户接口直接入户即可,保证不影响楼体美观。 (一)、工程建设标准 接入光缆: 从 OLT 或光交接箱引入到小区内 ODF 或小区分光器之间的光缆。采用 24 芯或 48 芯 G.652 单模光纤光缆。 1、光缆采用 PC/FC 活动连接器进行终接。 小区侧使用光交接箱或 ODF 机架时要求全部终接在 ODF 上面第一排开始的位置上;小区侧使用分光器时,要求光缆纤芯按从上到下的顺序终接在光纤分配箱配纤模块上(在分光器纤芯下面单独开始一行)。 2、接入光缆施工执行中国移动《光缆线路施工验收规范》标准。 (二)、配线光缆: 指小区 ODF 或分光器到 ONU 之间的光缆。根据每个分光器覆盖的小区楼栋数选用合适的光缆,采用 G.652 单模光纤光缆。 1、每个路由方向应敷设 1 条光缆,每个ONU 终端光缆芯数≥ONU数量×2+2(备用)。 2、配线光缆引入端在小区光交接箱或 ODF 机架上采用活动连接器(PC/FC)终接,并从接入光缆下面开始的顺序终接,终接光缆芯数≥ONU 数量×2+2(备用)。 3、配线光缆引出端(ONU 侧),主备用 2 芯光纤应直接终端在多媒体机箱内的ODF 配纤模块上,采用(PC/FC)活动连接器。 4、1 条配线光缆需要进入多个 ONU 时可根据实际路由情况,采用接头盒内熔接引出(剩余纤芯穿通或熔接),或进入多媒体机箱内引出的方式(剩余纤芯穿通或熔接后再引出到下一个 ONU )。 (三)、入户光缆: 从楼内光缆接头盒或分光器到用户单元之间的光缆。 1、入户光缆应选用皮线光缆,1 户 2 芯。 2、分光器侧光缆采用(PC/FC)活动连接器终接;用户侧采用信息插座(接线盒)方式终接(一般为 PC/SC)(如信息盒不能入户内,则布放在单元楼头,原则上不进行终接,但末端一定要进行包封)。 3、楼内垂直方向(主线):利用楼内弱电竖井时,光缆或电缆应沿走线架或走线槽道敷设,并绑扎牢固。 (四)、分光器: 原则上只采用一级和二级分光,在分光点设置光纤分配箱。 1、分光器采用托盘式和机架式时应固定在光纤分配箱内(盒式允许直接放置在弱电井内),并安装...
