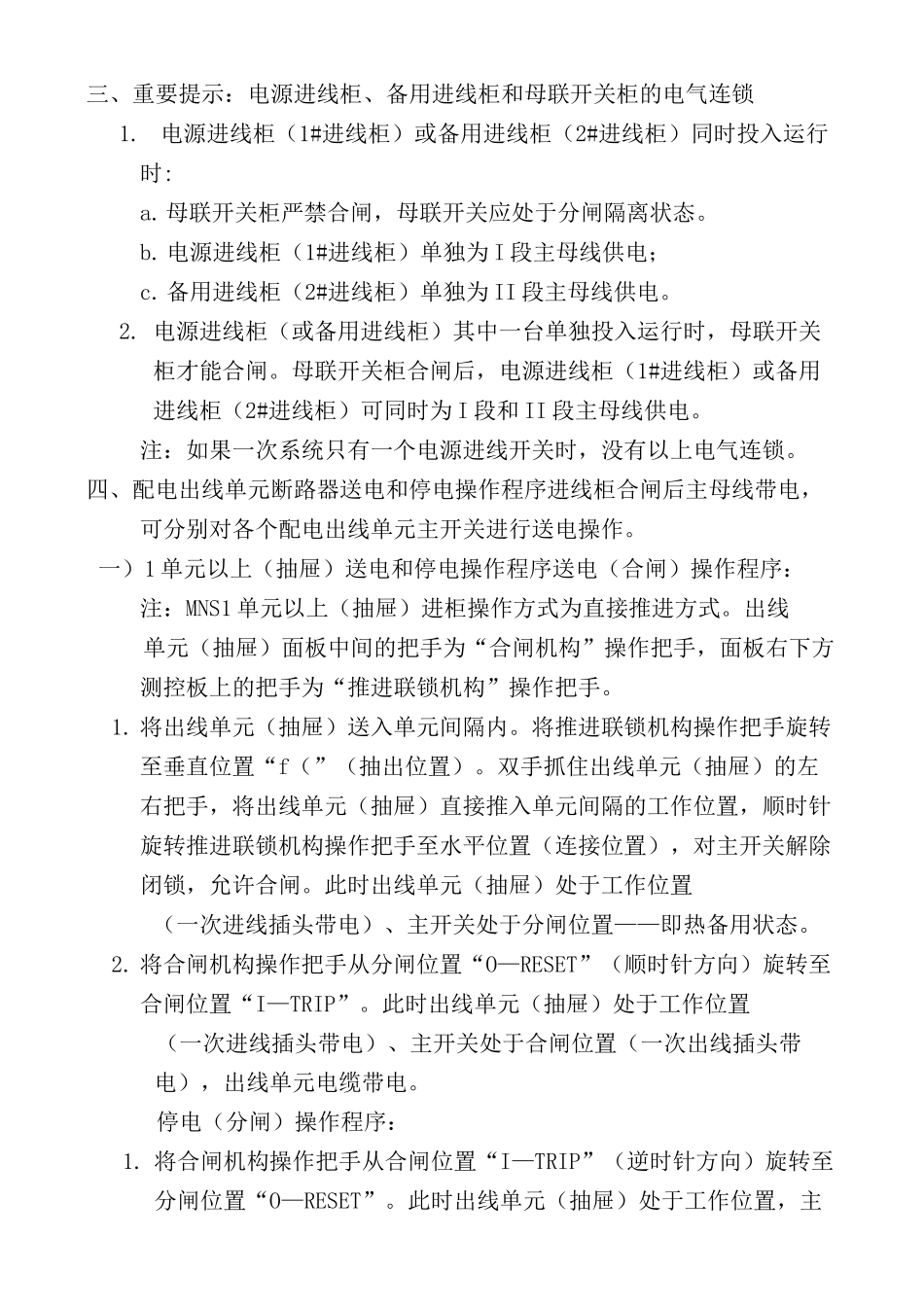

Documentserialnumber【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】MNS-400 低压开关柜操作程序说明一、电源进线柜(1#进线柜)或备用进线柜(2#进线柜)送电操作程序1. 电源进线柜(1#进线柜)或备用进线柜(2#进线柜)进线母线或电缆带电后,首先测量并确定进线母线或电缆电压处于正常范围。2.检查并确定所有出线柜(或出线单元)的断路器处于分闸状态。3. 将进线柜或备用进线柜的主断路器用推进摇把推进至工作位置(连接位置)。4. 检查检查仪表室内的控制、合闸、信号、交流及母线电压电源开关(或二次熔断器)处于合闸状态,并测量电源电压属于正常范围后,关闭仪表室门。5. 用远方或就地方式操作电源进线柜(1#进线柜)或备用进线柜(2#进线柜)断路器合闸。6. 此时开关柜 I 段或 II 段主母线已处于带电状态,测量或观察电压表显示的母线电压是否处于正常范围。二、母联开关柜送电操作程序1.电源进线柜(1#进线柜)或备用进线柜(2#进线柜)其中的一台送电后。2. 检查并确定所有出线柜(或出线单元)的断路器处于分闸状态。3. 将母联开关柜的主断路器用推进摇把推进至工作位置(连接位置)。4. 检查检查仪表室内的控制、合闸、信号、交流及母线电压电源开关(或二次熔断器)处于合闸状态,并测量电源电压属于正常范围后,关闭仪表室门。5. 用远方或就地方式操作断路器合闸操作母联断路器合闸。6. 此时开关柜的 I 段和 II 段主母线都已处于带电状态,测量或观察电压表显示的母线电压是否处于正常范围。三、重要提示:电源进线柜、备用进线柜和母联开关柜的电气连锁1. 电源进线柜(1#进线柜)或备用进线柜(2#进线柜)同时投入运行时:a.母联开关柜严禁合闸,母联开关应处于分闸隔离状态。b.电源进线柜(1#进线柜)单独为 I 段主母线供电;c.备用进线柜(2#进线柜)单独为 II 段主母线供电。2. 电源进线柜(或备用进线柜)其中一台单独投入运行时,母联开关柜才能合闸。母联开关柜合闸后,电源进线柜(1#进线柜)或备用进线柜(2#进线柜)可同时为 I 段和 II 段主母线供电。注:如果一次系统只有一个电源进线开关时,没有以上电气连锁。四、配电出线单元断路器送电和停电操作程序进线柜合闸后主母线带电,可分别对各个配电出线单元主开关进行送电操作。一)1 单元以上(抽屉)送电和停电操作程序送电(合闸)操作程序:注:MNS1 单元以上(抽屉)进柜操作方式为直接推进方式。出线单元(抽屉)面板中间的把手为“合闸机...
