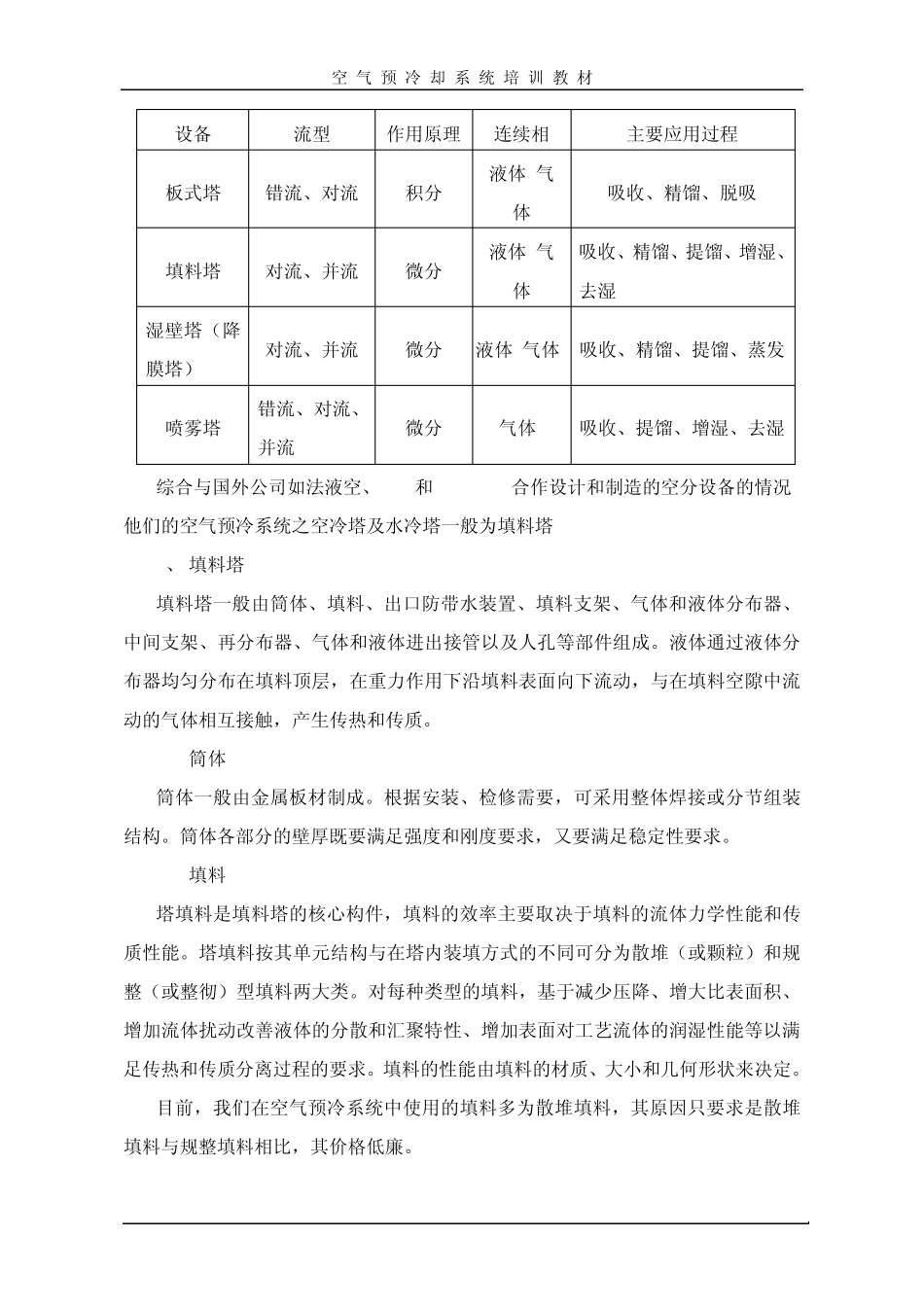

空 气 预 冷 却 系 统 培 训 教 材 68 第二章 空气预冷却系统 空气预冷系统是空气分离设备之配套系统,它是串接于空气压缩机系统和分子筛吸附系统之间,旨在降低进分子筛纯化器的空气温度,来减少空气的含水量,并通过水洗涤除去大部分水溶性有害物质,以保证分子筛纯化器的安全工作。 一、空气预冷系统的工艺流程及原理 图1是空气预冷系统的流程简图。从空气压缩机来的热空气进入空冷塔下部,由下而上穿过空冷塔中的下段、上段填料,依次与冷却水和冷冻水进行微分式逆流接触而传热传质,达到冷却空气之目的。冷却水由外界供给,冷冻水由水冷塔塔底供应。来自冷箱的污氮进入水冷塔的底部,自下而上同冷却水在填料表面进行微分逆流接触,使污氮升温增湿后排入大气。 对于空冷塔,当进塔的热空气为不饱和状态,进塔水温低于进塔空气的露点时,经过塔内的气液逆流接触,空气为减湿降温过程,传热方向都是由空气传给水;而水的出塔温度将可能高于进塔空气露点时,塔底的传质是由水传给空气,而塔顶的传质是由空气传给水,故在全塔内传质方向是不同的。在改变传质方向的塔截面处,水温将等于空气露点。 对于水冷塔,当未饱和的冷污氮从塔底进入,与塔顶加入的热水逆流接触时,污氮在塔内被加热增湿,水在塔内被冷却。在塔顶,污氮被加热的极限是进塔水表空 气 预 冷 却 系 统 培 训 教 材 69 面的饱和湿污氮状态。实际上,由于存在传递阻力,污氮出塔温度将低于进塔水温,故进塔水的温度与其表面上的饱和湿度必然大于出塔污氮的温度和湿度。于是塔顶的传热和传质都是从水传给污氮。在塔底,水被冷却的极限是污氮进塔状态下的湿球温度,而实际出塔水温要高于湿球温度。但因进塔污氮是未饱和的,湿球温度低于污氮温度,故出塔水温将有可能低于进塔污氮温度。在此情况下,塔底的传热由污氮传给水,而传质仍然是水传给污氮。从而可知在全塔内,传质方向都是由水传给污氮,故污氮在塔内是增湿过程;而传热方向是不同的,在塔内某一截面处改变传热方向,此处的污氮温度等于水温,但在全塔内仍是冷却过程。 在空气或污氮与水直接接触的增湿与减湿过程可以看出,在气、液两相之间同时发生热量和质量传递。该过程是由两个相和两种组分所组成的体系,在气相的组分是不凝的干气和可凝的蒸汽;在液相则是与可凝蒸汽相同的单一组成。虽然气体和液体中还可能混有其他组分,在气液接触过程中,也可能有某些杂质发生溶解或汽化,但它们的...
