空压机控制器说明书

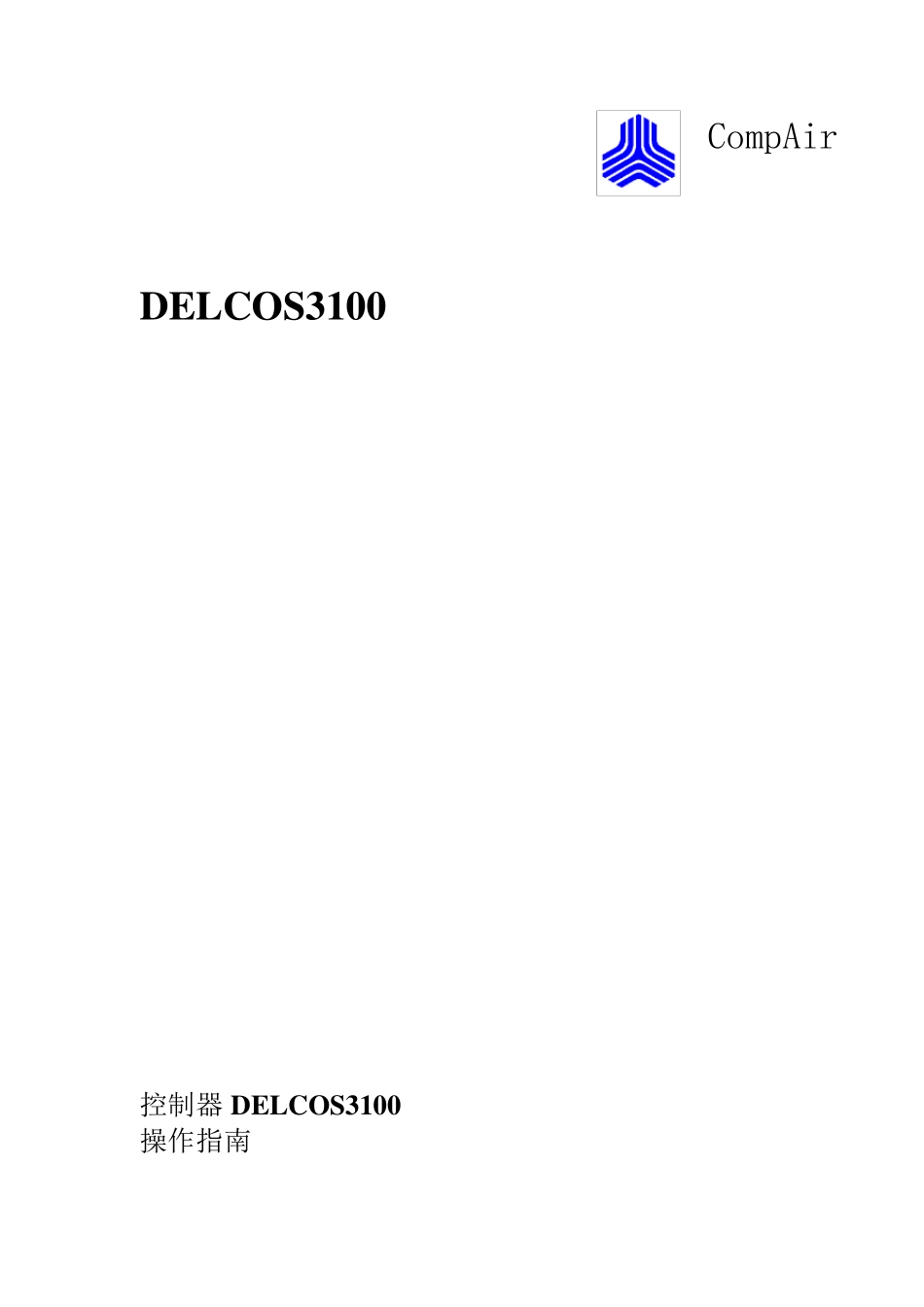

空压机控制器说明书_第1页
1/24
空压机控制器说明书_第2页
2/24

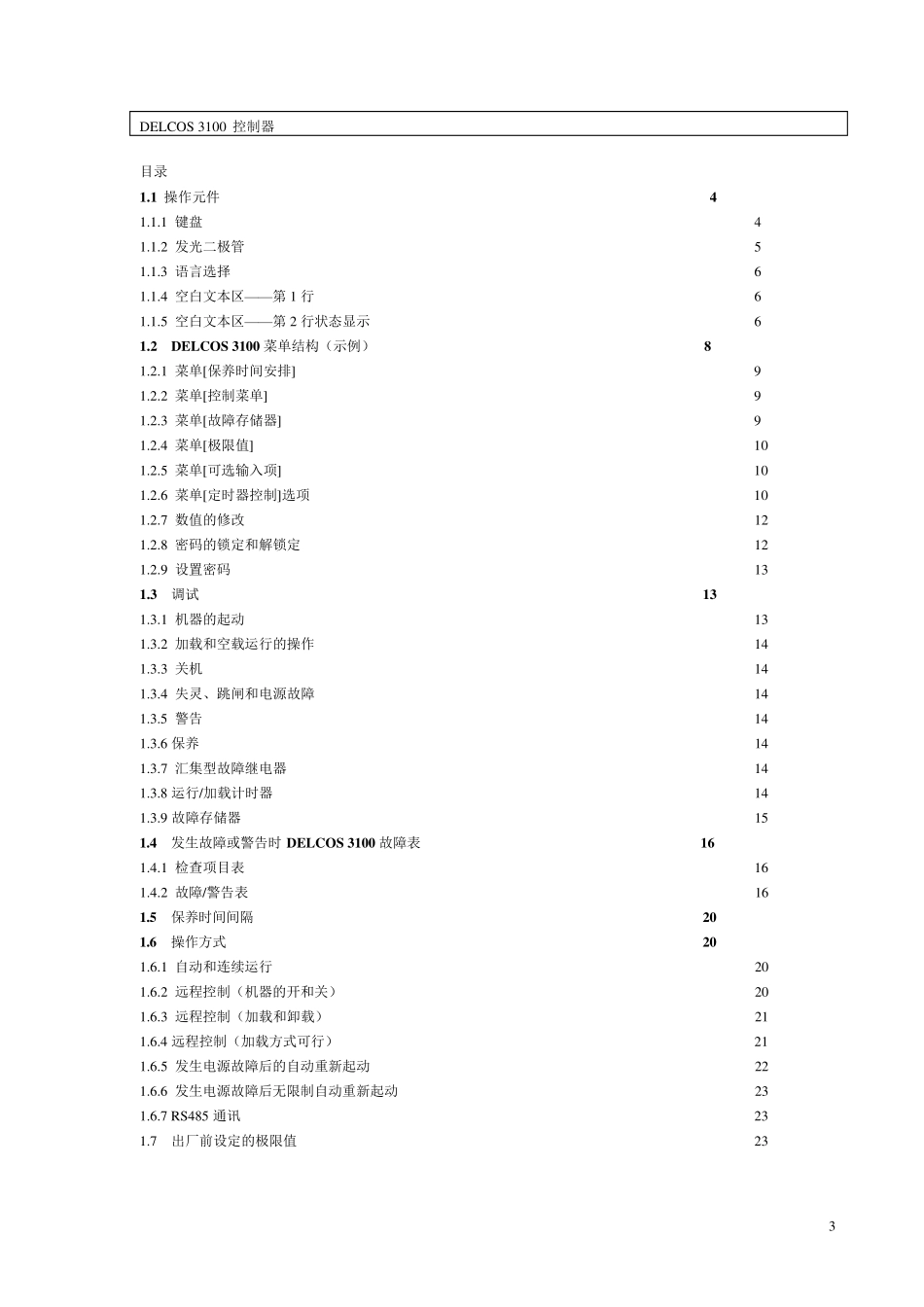

空压机控制器说明书_第3页
3/24
CompAir DELCOS3100 控制器DELCOS3100 操作指南 2 3 DELCOS 3100 控制器 目录 1.1 操作元件 4 1.1.1 键盘 4 1.1.2 发光二极管 5 1.1.3 语言选择 6 1.1.4 空白文本区——第1 行 6 1.1.5 空白文本区——第2 行状态显示 6 1.2 DELCOS 3100 菜单结构(示例) 8 1.2.1 菜单[保养时间安排] 9 1.2.2 菜单[控制菜单] 9 1.2.3 菜单[故障存储器] 9 1.2.4 菜单[极限值] 10 1.2.5 菜单[可选输入项] 10 1.2.6 菜单[定时器控制]选项 10 1.2.7 数值的修改 12 1.2.8 密码的锁定和解锁定 12 1.2.9 设置密码 13 1.3 调试 13 1.3.1 机器的起动 13 1.3.2 加载和空载运行的操作 14 1.3.3 关机 14 1.3.4 失灵、跳闸和电源故障 14 1.3.5 警告 14 1.3.6 保养 14 1.3.7 汇集型故障继电器 14 1.3.8 运行/加载计时器 14 1.3.9 故障存储器 15 1.4 发生故障或警告时DELCOS 3100 故障表 16 1.4.1 检查项目表 16 1.4.2 故障/警告表 16 1.5 保养时间间隔 20 1.6 操作方式 20 1.6.1 自动和连续运行 20 1.6.2 远程控制(机器的开和关) 20 1.6.3 远程控制(加载和卸载) 21 1.6.4 远程控制(加载方式可行) 21 1.6.5 发生电源故障后的自动重新起动 22 1.6.6 发生电源故障后无限制自动重新起动 23 1.6.7 RS485 通讯 23 1.7 出厂前设定的极限值 23 4 DELCOS 3100 控制器 图1 1 .1 操作元件 1 .1 .1 键盘 I 键 => 起动系统 O 键 => 关闭系统 Θ键 => 确定键 => 在菜单中时:中断输入方式(恢复先前的数值) 空白文本区 => 第 1 行:最终温度/最终压缩压力/总管压力的指示 => 第 2 行:状态显示(运行方式) 菜单键MENU => 打开和关闭菜单 C 键 => 输入存取代码(用于保护各种菜单项) ↑键 => 在菜单中时:向上滚动 在输入方式时:更改参数 ↓键 => 在菜单中时:向下滚动 在输入方式时:更改参数 ←键 => 在菜单中左移一列 →键 => 在菜单中右移一列 键 => 输入值要被更改或确定 5 DELCOS 3100 控制器 图2 1 .1 .2 发光二极管 运行信息: LED a => 闪动:系统处在待命方式,即马达随时都会自动起动。 亮着:驱动马达在运行 LED b => 操作者在操作菜单 LED c => 自动重新起动切换在“ON”(接通)位置 LED d => 闪动:远程控制,处在远程关闭 亮着:远...
