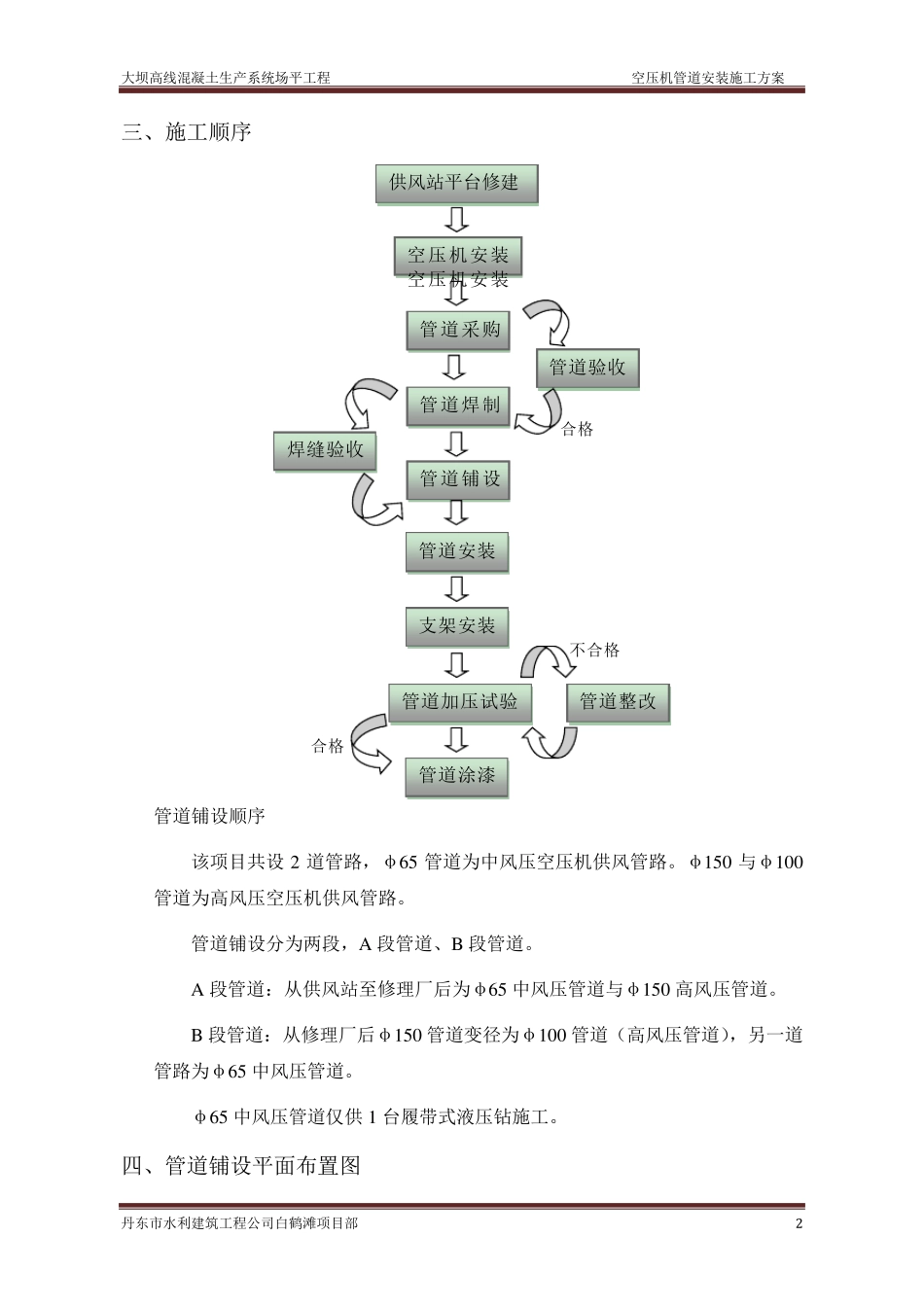

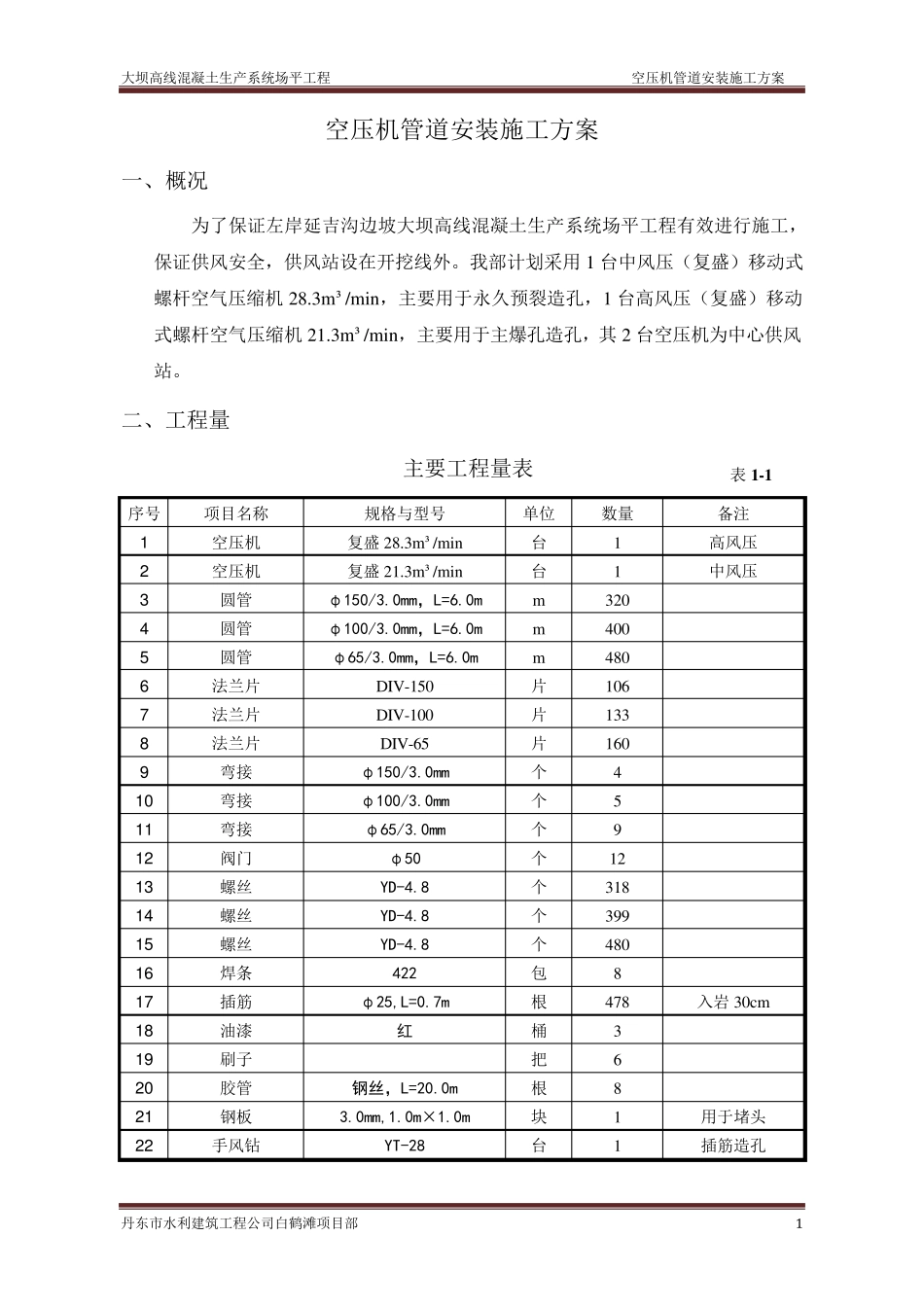

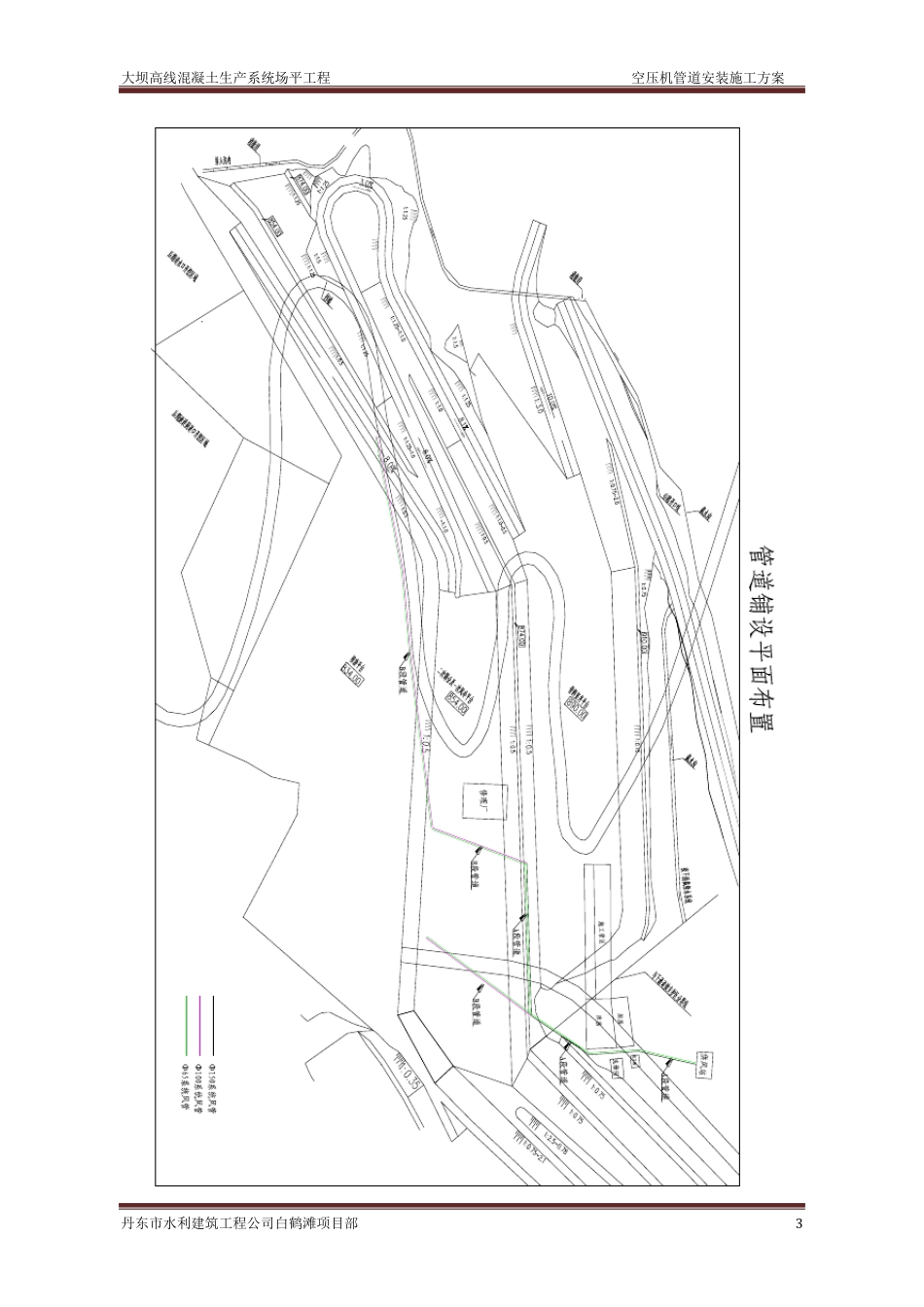

大坝高线混凝土生产系统场平工程 空压机管道安装施工方案 丹东市水利建筑工程公司白鹤滩项目部 1 空压机管道安装施工方案 一、概况 为了保证左岸延吉沟边坡大坝高线混凝土生产系统场平工程有效进行施工，保证供风安全，供风站设在开挖线外。我部计划采用1 台中风压（复盛）移动式螺杆空气压缩机28.3m³/min，主 要 用于 永 久 预 裂 造 孔 ，1 台高风压（复盛）移动式螺杆空气压缩机21.3m³/min，主 要 用于 主 爆 孔 造 孔 ，其 2 台空压机为中心 供风站。 二 、工程量 主 要 工程量 表 表 1 -1 序 号 项目名 称 规 格 与 型 号 单 位 数 量 备 注 1 空压机 复盛28.3m³/min 台 1 高风压 2 空压机 复盛21.3m³/min 台 1 中风压 3 圆 管 φ150/3.0mm，L=6.0m m 320 4 圆 管 φ100/3.0mm，L=6.0m m 400 5 圆 管 φ65/3.0mm，L=6.0m m 480 6 法 兰 片 DIV-150 片 106 7 法 兰 片 DIV-100 片 133 8 法 兰 片 DIV-65 片 160 9 弯 接 φ150/3.0mm 个 4 1 0 弯 接 φ100/3.0mm 个 5 1 1 弯 接 φ65/3.0mm 个 9 1 2 阀 门 φ50 个 12 1 3 螺丝 YD-4.8 个 318 1 4 螺丝 YD-4.8 个 399 1 5 螺丝 YD-4.8 个 480 1 6 焊 条 422 包 8 1 7 插筋 φ25,L=0.7m 根 478 入岩 30cm 1 8 油漆 红 桶 3 1 9 刷子 把 6 2 0 胶管 钢丝，L=20.0m 根 8 2 1 钢板 3.0mm,1.0m×1.0m 块 1 用于 堵头 2 2 手风钻 YT-28 台 1 插筋造 孔 大坝高线混凝土生产系统场平工程 空压机管道安装施工方案 丹东市水利建筑工程公司白鹤滩项目部 2 三、施工顺序 管道铺设顺序 该项目共设2 道管路，φ65 管道为中风压空压机供风管路。φ150 与φ100管道为高风压空压机供风管路。 管道铺设分为两段，A 段管道、B 段管道。 A 段管道：从供风站至修理厂后为φ65 中风压管道与φ150 高风压管道。 B 段管道：从修理厂后φ150 管道变径为φ100 管道（高风压管道），另一道管路为φ65 中风压管道。 φ65 中风压管道仅供 1 台履带式液压钻施工。 四、管道铺设平面布置图 供风站平台修建 空压机安装空压机安装管道采购 管道焊制 管道铺设 管道验收合格 焊缝验收 支架安装 管道加压试验 管道安装 管道涂漆 管道整改 不合格 合格 大坝高线混凝土生产系...
