空压机验证方案

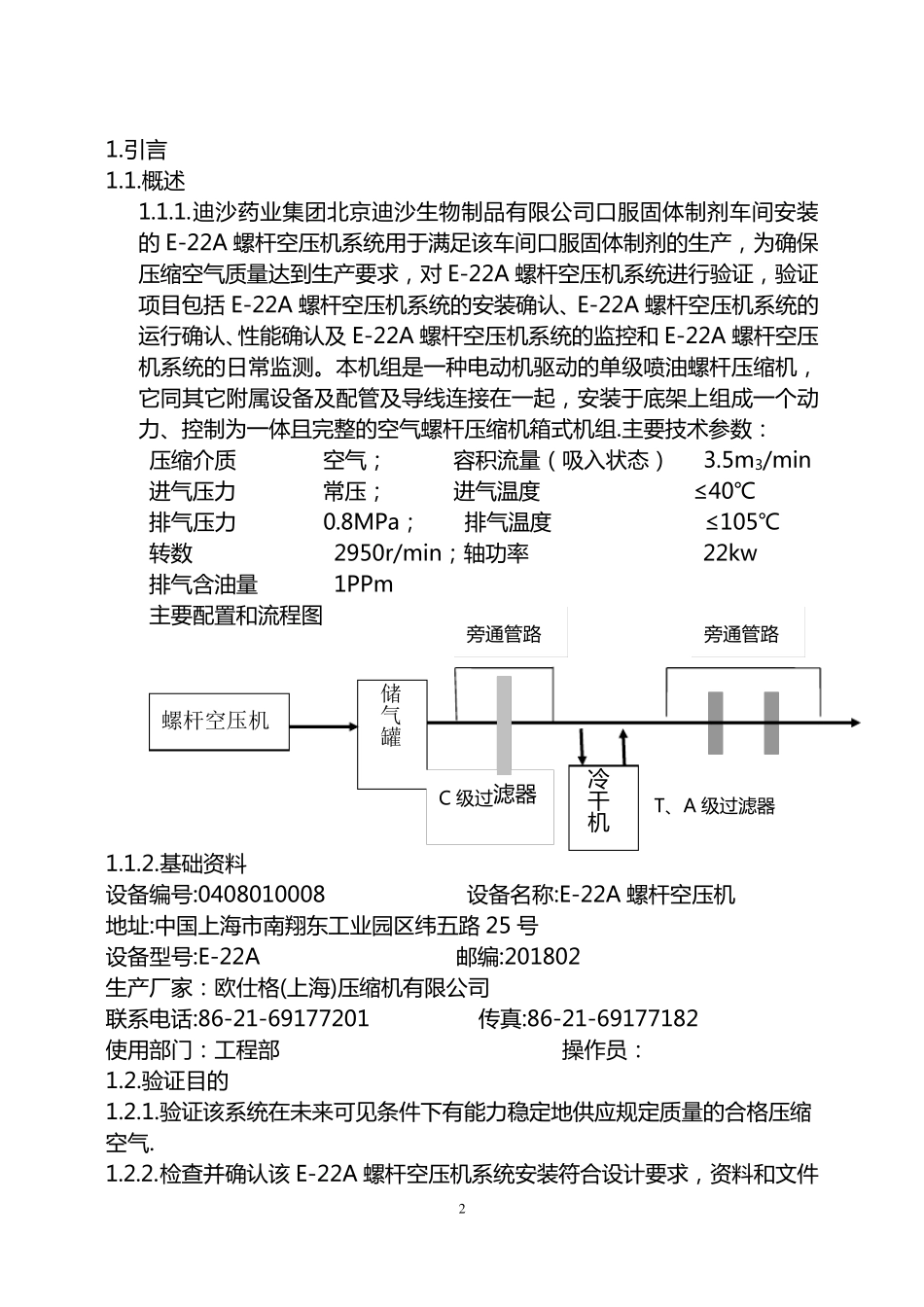

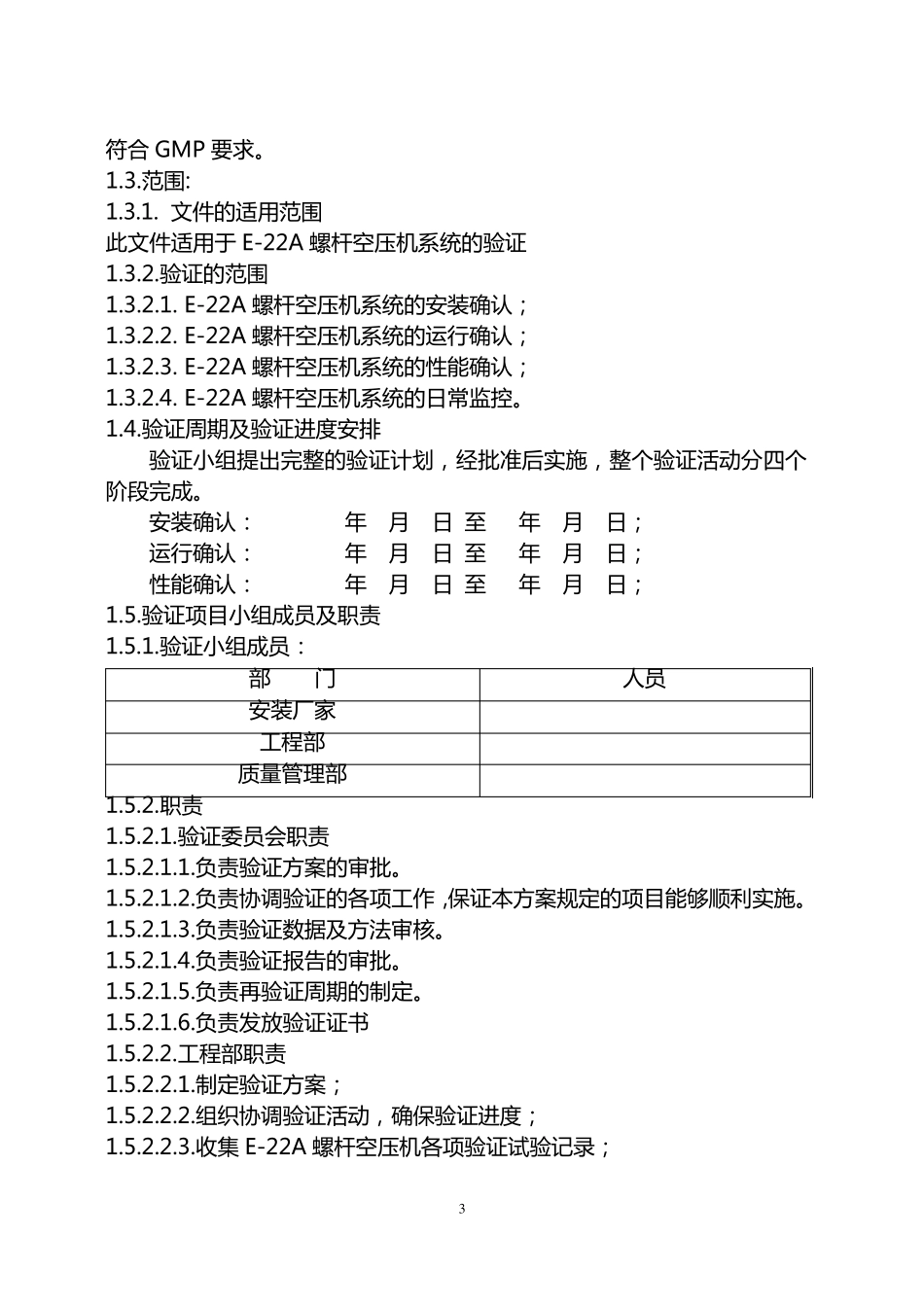

1 验 证 方 案 目 录 1 引 言 1.1E-22A 螺 杆 式 空 压 机 系 统 概 述 1.2 验 证 目 的 1.3 范 围 ： 1.4 验 证 周 期 及 验 证 进 度 安 排 1.5 验 证 项 目 小 组 成 员 及 职 责 2 安 装 确 认 2.1 文 件 及 及 技 术 资 料 2.2 安 装 环 境 2.3.设 备 安 装 要 求 2.4 仪 表 的 检 查 与校验 收 2.5 公用介质的 连接 2.5.1 电气安 装 2.5.2 配管安 装 2.6 安 装 确 认 小 结 3 运行确 认 3.1 目 的 3.2 运行前检 查 3.3 运行检 查 3.4 运行确 认 小 结 4 性能确 认 4.1 目 的 4.2 操作步骤 4.2.1 目 的 4.2.2 需要 使用压 缩空 气的 各操作间 4.2.3 所需仪 器设 备 4.2.3 具体方法 4.2.4 合格标准 4.2.5 测定记录 4.3 性能确 认 小 结 5 E-22A 螺 杆 式 空 压 机 系 统 验 证 的 结果评价及 建议 6. E-22A 螺 杆 式 空 压 机 系 统 再验 证 周 期 2 冷干机 储气罐 C 级 过 滤 器 旁 通 管 路 旁 通 管 路 1.引 言 1.1.概 述 1.1.1.迪 沙 药 业 集 团 北 京 迪 沙 生 物 制 品 有 限 公 司 口 服 固 体 制 剂 车 间 安 装的 E-22A 螺 杆 空 压 机 系 统 用 于 满 足 该 车 间 口 服 固 体 制 剂 的 生 产 ， 为 确 保压 缩 空 气 质 量 达 到 生 产 要 求 ， 对 E-22A 螺 杆 空 压 机 系 统 进 行 验 证 ， 验 证项 目 包 括 E-22A 螺 杆 空 压 机 系 统 的 安 装 确 认 、E-22A 螺 杆 空 压 机 系 统 的运行 确 认 、性能确 认 及 E-22A 螺 杆 空 压 机 系 统 的 监控和 E-22A 螺 杆 空 压机 系 统 的 日常监测。本机 组是一种电动机 驱动的 单级 喷油螺 杆 压 缩 机 ，它同其它附属设备及配管 及导线连接在一起， 安 装 于 底架上组成一个动力、控制 为 一体 且完整的 空 气 螺 杆 压 缩 机 箱式机 组.主要 技术参数： 压 缩 介 质 空 气 ； 容 积 流 量 （ 吸 入 状 态 ） 3.5m3/min 进 气 压 力 常压 ； 进 气 温 度 ≤40℃ 排 气 压 力 0.8MPa； 排 气 温 度 ≤105℃ 转 数 2950r/min； 轴 功 率 22kw...
