空气源热泵设计

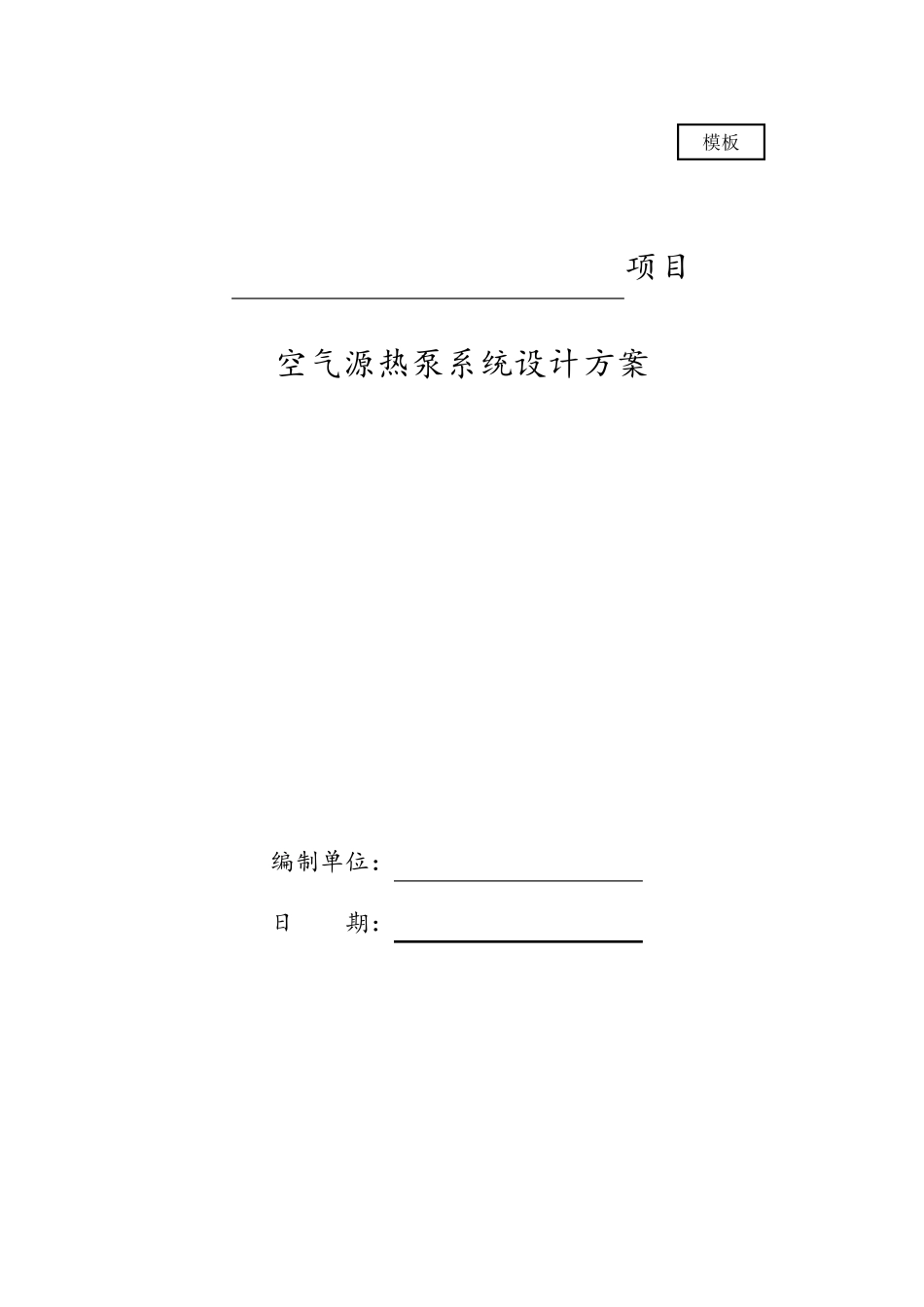

空气源热泵设计_第1页
1/9

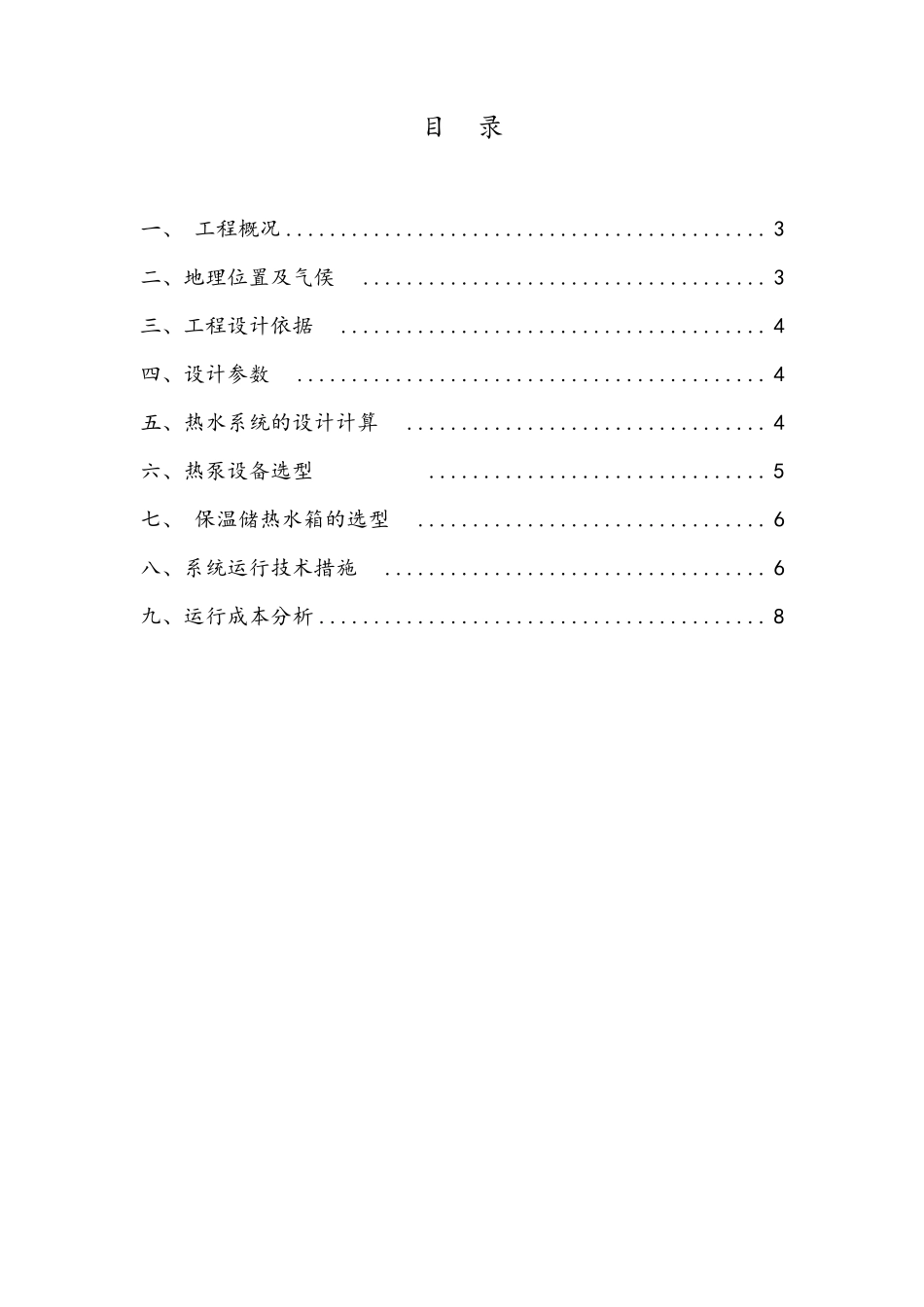

空气源热泵设计_第2页
2/9

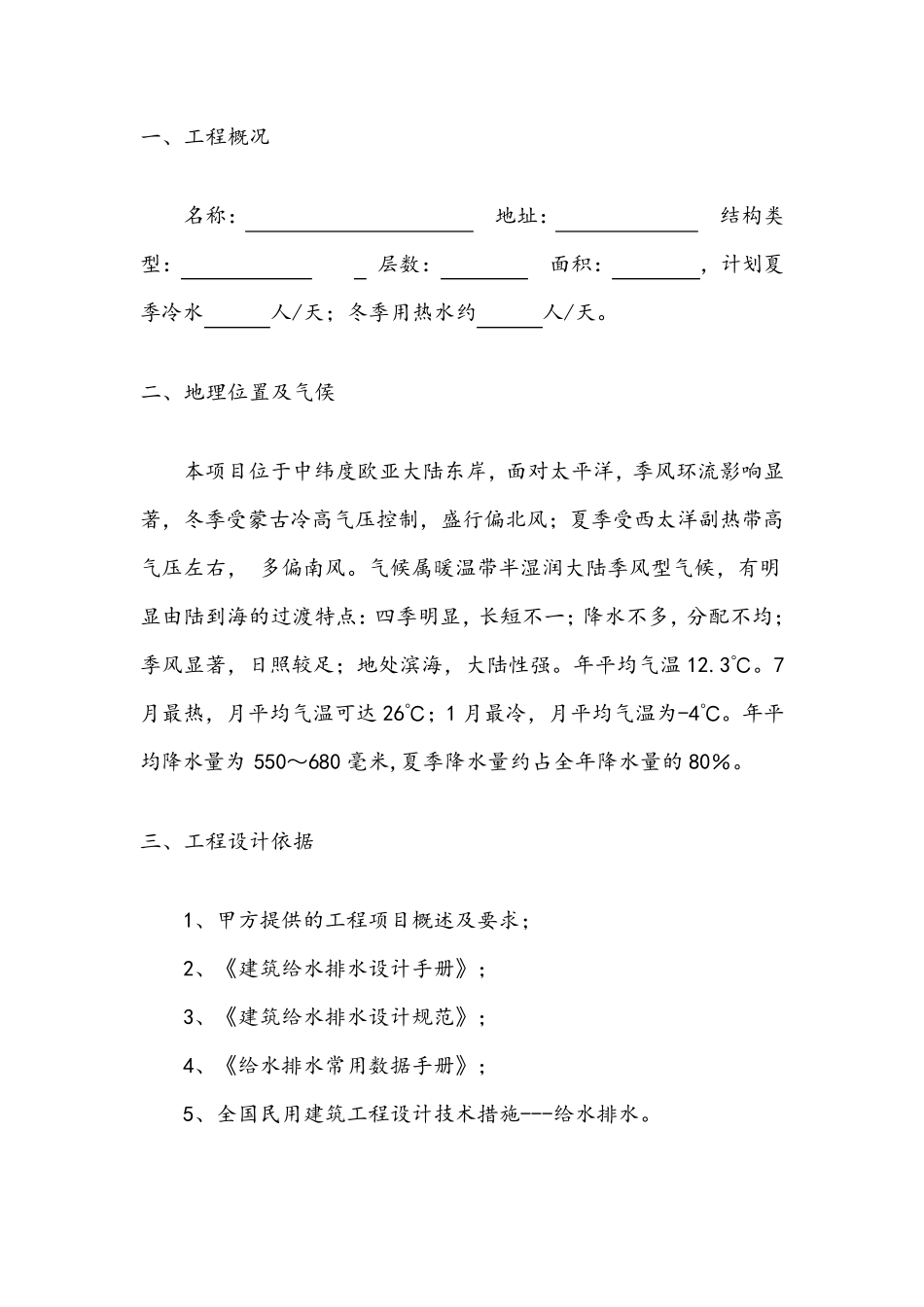

空气源热泵设计_第3页
3/9
项目 空气源热泵系统设计方案 编制单位: 日 期: 模板 目 录 一、 工程概况 ............................................ 3 二、地理位置及气侯 ..................................... 3 三、工程设计依据 ....................................... 4 四、设计参数 ........................................... 4 五、热水系统的设计计算 ................................. 4 六、热泵设备选型 ............................... 5 七、 保温储热水箱的选型 ................................ 6 八、系统运行技术措施 ................................... 6 九、运行成本分析 ......................................... 8 一、工程概况 名称: 地址: 结构类型: 层数: 面积: ,计划夏季冷水 人/天;冬季用热水约 人/天。 二、地理位置及气侯 本项目位于中纬度欧亚大陆东岸,面对太平洋,季风环流影响显著,冬季受蒙古冷高气压控制,盛行偏北风;夏季受西太洋副热带高气压左右, 多偏南风。气候属暖温带半湿润大陆季风型气候,有明显由陆到海的过渡特点:四季明显,长短不一;降水不多,分配不均;季风显著,日照较足;地处滨海,大陆性强。年平均气温12.3℃。7月最热,月平均气温可达 26℃;1 月最冷,月平均气温为-4℃。年平均降水量为 550~680 毫米,夏季降水量约占全年降水量的80%。 三、工程设计依据 1、甲方提供的工程项目概述及要求; 2、《建筑给水排水设计手册》; 3、《建筑给水排水设计规范》; 4、《给水排水常用数据手册》; 5、全国民用建筑工程设计技术措施---给水排水。 四、设计参数 1、夏季 冷水的供水温度:7℃; 冷水的回水温度:12℃。 2、冬季 热水的供水温度:55℃; 热水的回水温度:45℃。 3、全年平均冷水温度为15℃。 4、用水量,每天需要55℃热水 10*50L/= T。 五、热水系统的设计计算 1、根据《建筑给水排水设计规范》GB50015-2003 ①全天耗热量计算: 夏季1kcal/kg.℃×0.5 吨×( ℃- ℃)1031.05 = KW ; 冬季: 1kcal/kg.℃× 吨×(55-5℃)1031.05 = KW; 春秋季: 1kcal/kg.℃×0.5 吨×(55-15℃)1031.05= KW; ②小时耗热量计算: 热泵每天运行时间不超过 24 小时,从节约投资和经济运行最合理考虑,在冬季不利天气下,我们计算按照每天最长 18 小时计算。 因此每小时耗热量为: KW/ h= KW/h 。...
