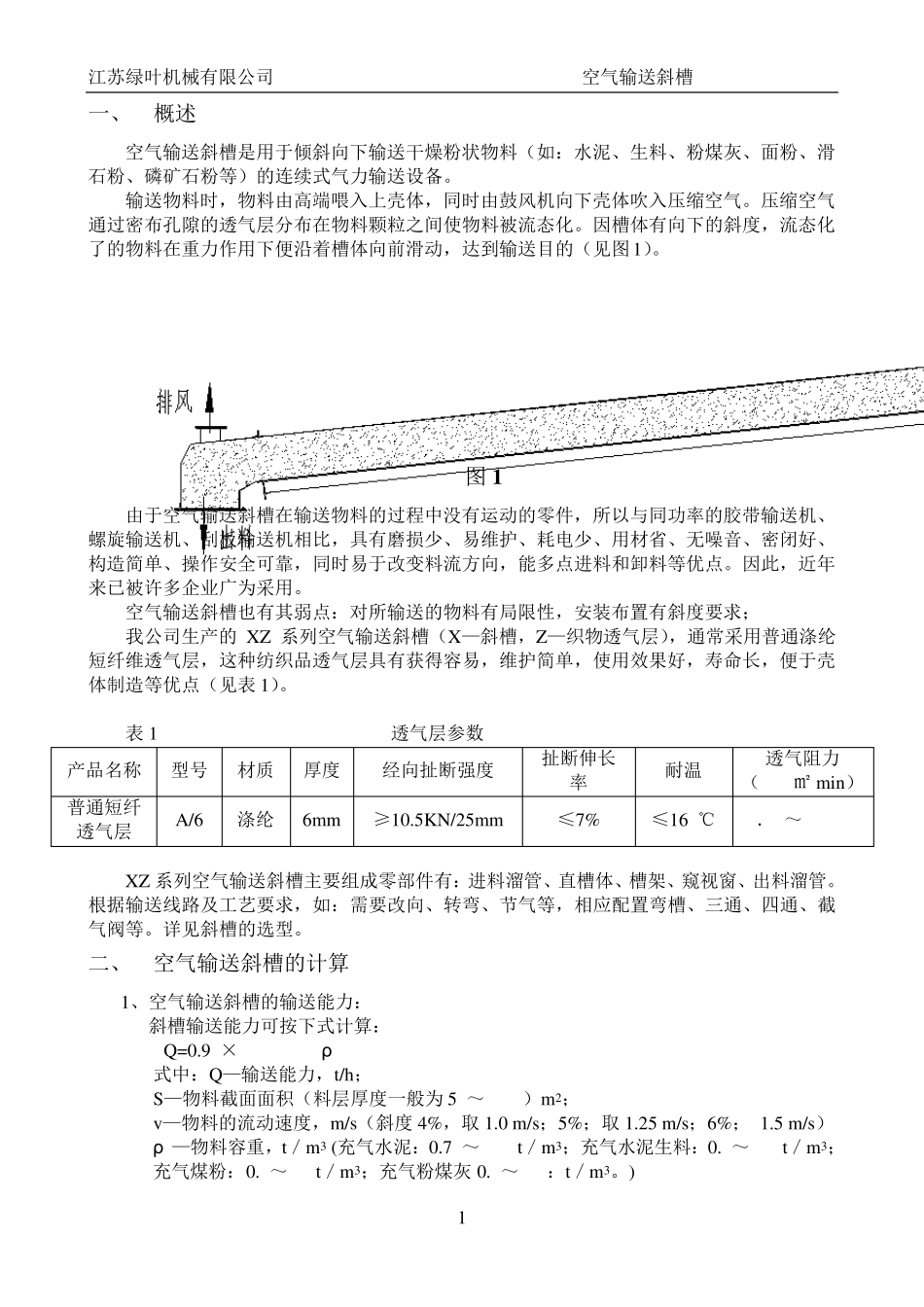

江苏绿叶机械有限公司 空气输送斜槽 1 一、 概述 空气输送斜槽是用于倾斜向下输送干燥粉状物料(如:水泥、生料、粉煤灰、面粉、滑石粉、磷矿石粉等)的连续式气力输送设备。 输送物料时,物料由高端喂入上壳体,同时由鼓风机向下壳体吹入压缩空气。压缩空气通过密布孔隙的透气层分布在物料颗粒之间使物料被流态化。因槽体有向下的斜度,流态化了的物料在重力作用下便沿着槽体向前滑动,达到输送目的(见图 1)。 图 1 由于空气输送斜槽在输送物料的过程中没有运动的零件,所以与同功率的胶带输送机、螺旋输送机、刮板输送机相比,具有磨损少、易维护、耗电少、用材省、无噪音、密闭好、构造简单、操作安全可靠,同时易于改变料流方向,能多点进料和卸料等优点。因此,近年来已被许多企业广为采用。 空气输送斜槽也有其弱点:对所输送的物料有局限性,安装布置有斜度要求; 我公司生产的 XZ 系列空气输送斜槽(X—斜槽,Z—织物透气层),通常采用普通涤纶短纤维透气层,这种纺织品透气层具有获得容易,维护简单,使用效果好,寿命长,便于壳体制造等优点(见表1)。 表1 透气层参数 产品名称 型号 材质 厚度 经向扯断强度 扯断伸长 率 耐温 透气阻力 (2M3/㎡min) 普通短纤透气层 A/6 涤纶 6mm ≥10.5KN/25mm ≤7% ≤160℃ 0.6~1.2KPa XZ 系列空气输送斜槽主要组成零部件有:进料溜管、直槽体、槽架、窥视窗、出料溜管。根据输送线路及工艺要求,如:需要改向、转弯、节气等,相应配置弯槽、三通、四通、截气阀等。详见斜槽的选型。 二、 空气输送斜槽的计算 1、空气输送斜槽的输送能力: 斜槽输送能力可按下式计算: Q=0.98×3600S.v. ρ 式中:Q—输送能力,t/h; S—物料截面面积(料层厚度一般为50~80mm)m2; v —物料的流动速度,m/s(斜度 4%,取 1.0 m/s;5%;取 1.25 m/s;6%; 1.5 m/s) ρ —物料容重,t/m3 (充气水泥:0.75~1.05t/m3;充气水泥生料:0.7~1. 0t/m3;充气煤粉:0.4~0.6t/m3;充气粉煤灰 0.7~1.0:t/m3。) 江苏绿叶机械有限公司 空气输送斜槽 2 2、空气输送斜槽的耗气量: 空气输送斜槽的耗气量可按下式度算: V=60BLa 式中:V—耗气量,m3/h; B—斜槽宽度,mm; L—斜槽长度,mm; a—单位面积耗气量,m3/m2 透气层·min(通常按1.5~3 m3/m2 透气层·min)。 3、空气输送斜槽的空气压力: 空气输送斜槽所需风机的风压,...
