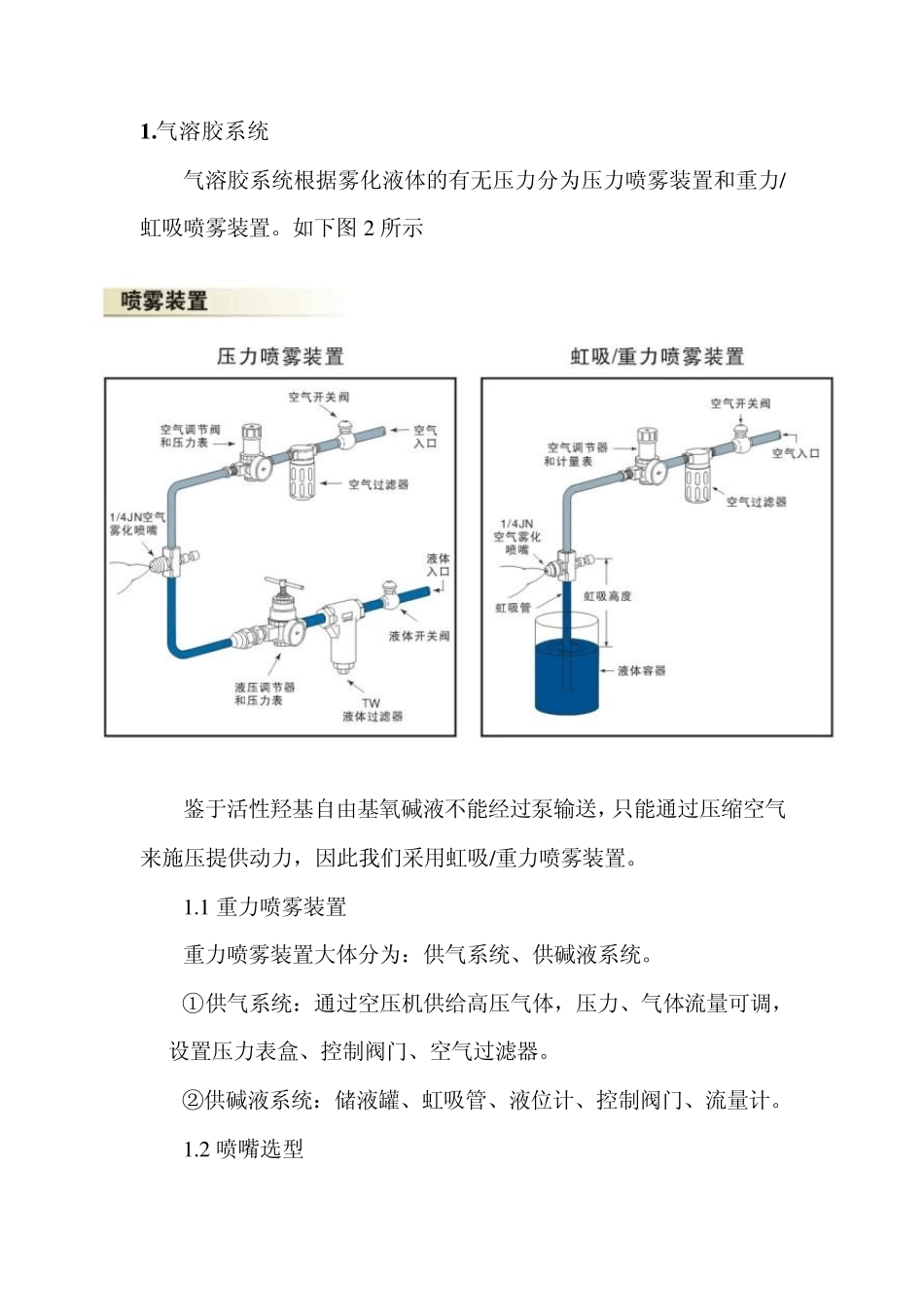

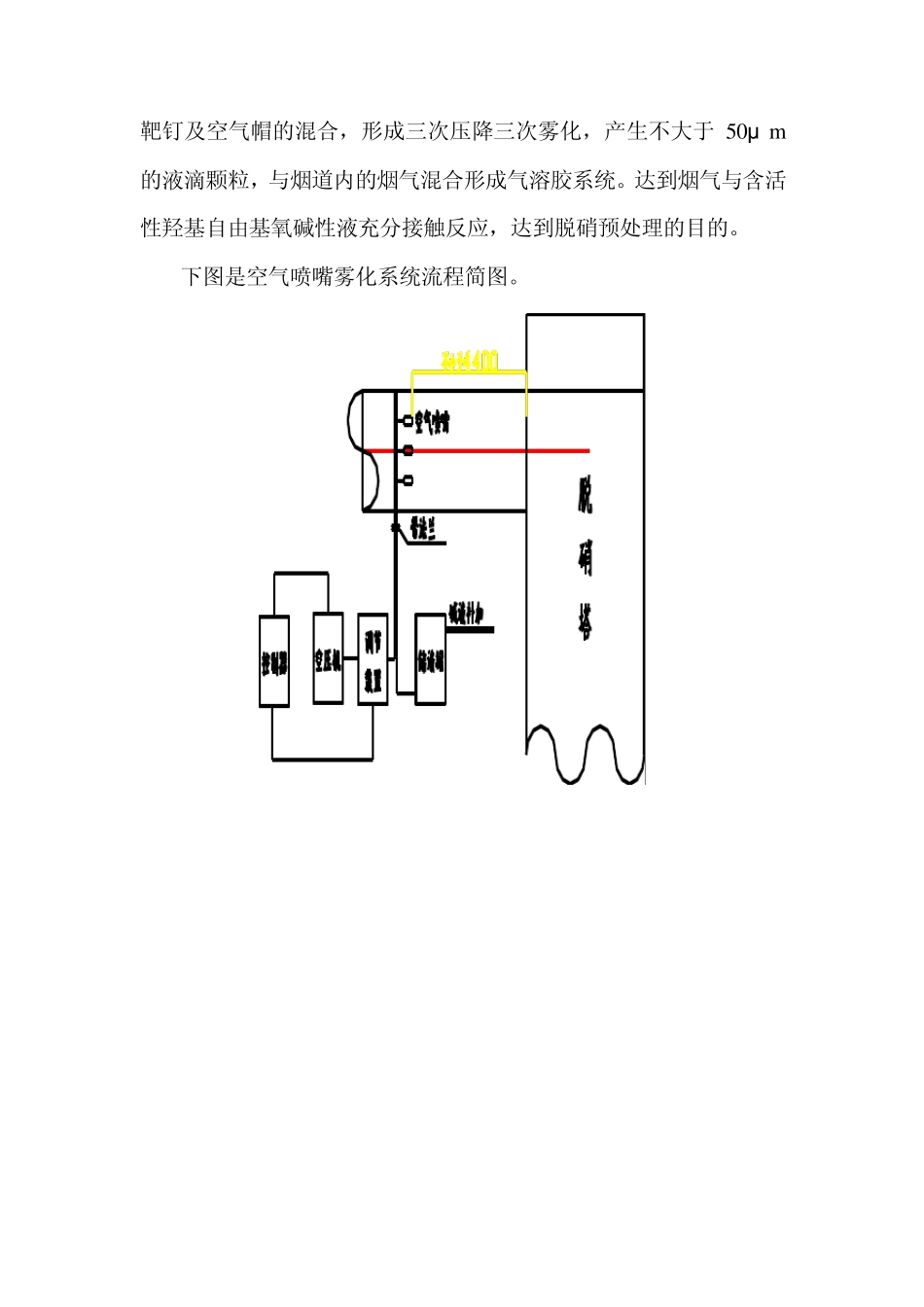

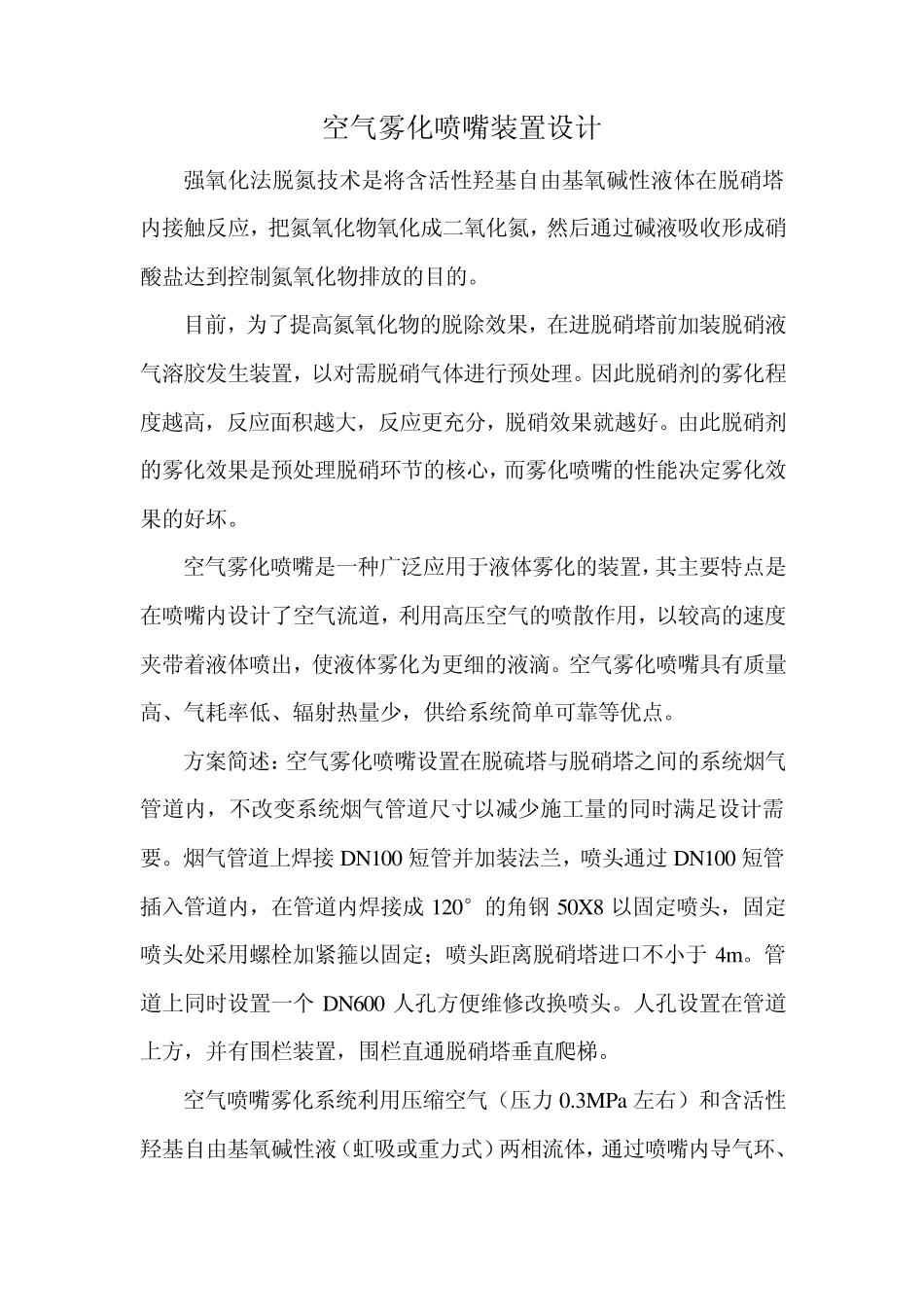

空气雾化喷嘴装置设计 强氧化法脱氮技术是将含活性羟基自由基氧碱性液体在脱硝塔内接触反应，把氮氧化物氧化成二氧化氮，然后通过碱液吸收形成硝酸盐达到控制氮氧化物排放的目的。 目前，为了提高氮氧化物的脱除效果，在进脱硝塔前加装脱硝液气溶胶发生装置，以对需脱硝气体进行预处理。因此脱硝剂的雾化程度越高，反应面积越大，反应更充分，脱硝效果就越好。由此脱硝剂的雾化效果是预处理脱硝环节的核心，而雾化喷嘴的性能决定雾化效果的好坏。 空气雾化喷嘴是一种广泛应用于液体雾化的装置，其主要特点是在喷嘴内设计了空气流道，利用高压空气的喷散作用，以较高的速度夹带着液体喷出，使液体雾化为更细的液滴。空气雾化喷嘴具有质量高、气耗率低、辐射热量少，供给系统简单可靠等优点。 方案简述：空气雾化喷嘴设置在脱硫塔与脱硝塔之间的系统烟气管道内，不改变系统烟气管道尺寸以减少施工量的同时满足设计需要。烟气管道上焊接 DN100 短管并加装法兰，喷头通过 DN100 短管插入管道内，在管道内焊接成 120°的角钢 50X8 以固定喷头，固定喷头处采用螺栓加紧箍以固定；喷头距离脱硝塔进口不小于 4m 。管道上同时设置一个 DN600 人孔方便维修改换喷头。人孔设置在管道上方，并有围栏装置，围栏直通脱硝塔垂直爬梯。 空气喷嘴雾化系统利用压缩空气（压力 0.3MPa 左右）和含活性羟基自由基氧碱性液（虹吸或重力式）两相流体，通过喷嘴内导气环、靶钉及空气帽的混合，形成三次压降三次雾化，产生不大于50μ m的液滴颗粒，与烟道内的烟气混合形成气溶胶系统。达到烟气与含活性羟基自由基氧碱性液充分接触反应，达到脱硝预处理的目的。 下图是空气喷嘴雾化系统流程简图。 1 .气溶胶系统 气溶胶系统根据雾化液体的有无压力分为压力喷雾装置和重力/虹吸喷雾装置。如下图2 所示 鉴于活性羟基自由基氧碱液不能经过泵输送，只能通过压缩空气来施压提供动力，因此我们采用虹吸/重力喷雾装置。 1 .1 重力喷雾装置 重力喷雾装置大体分为：供气系统、供碱液系统。 ① 供气系统：通过空压机供给高压气体，压力、气体流量可调，设置压力表盒、控制阀门、空气过滤器。 ②供碱液系统：储液罐、虹吸管、液位计、控制阀门、流量计。 1 .2 喷嘴选型 选用SU 系列-空气雾化锥形式喷头，窄角（SUA-Z 虹吸（重力）/外部混合式）。 基本特性： ①喷射角度18°~22°； ②喷雾形状：扇形喷雾，喷射区域成不规则椭圆（雾状效果使然...
