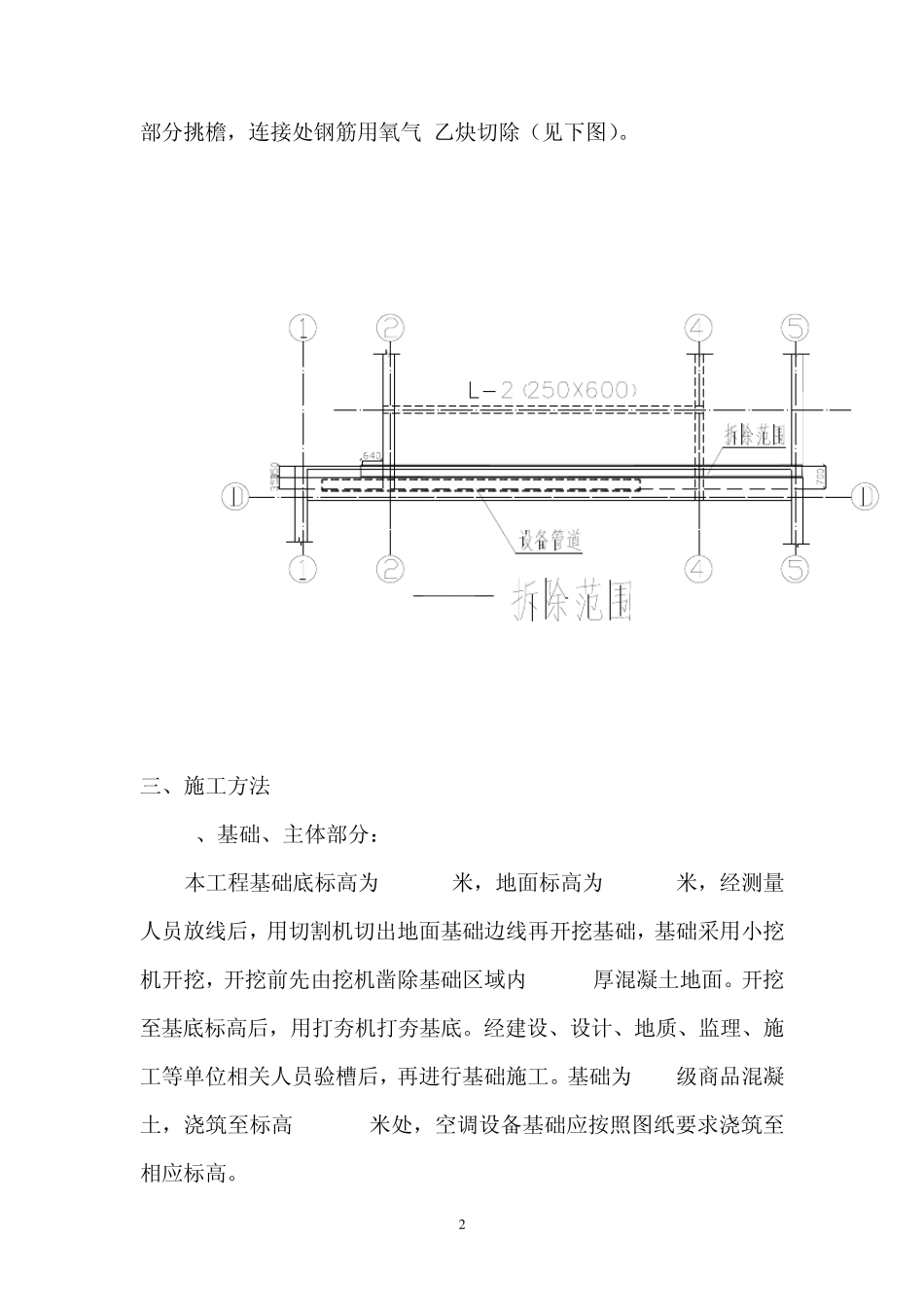

阳煤集团科技中心空调机房施工方案 编 制： 技术负责人： 项目经理： 编制日期：2009年 8月 15日 1 一、 工程概况 本工程为阳泉煤业集团有限责任公司科技中心空调机房，建筑面积 8 4 .0 0平方米。层高 4米，砖混结构，毛石基础。与阳煤集团办公楼空调机房邻建。地基为 C15级商品混凝土，墙体为 M5混合砂浆砌 MU10机制砖，屋面为钢筋混凝土楼板，构造柱、地圈梁采用 C20级商品混凝土，顶梁板为 C30级商品混凝土。 二、 施工前准备 1、技术准备工作： 1）组织施工技术人员在施工前认真学习技术规范、标准、安全操作规程，熟悉图纸，弄清空调机房的结构情况、建筑情况、标高情况以及预留洞口等。 2）编制空调机房的施工方案，对施工队进行详细的技术交底。 3）向进场的施工人员进行安全和技术教育，加强班组的技术素质。 2、现场准备： 1）由于新建空调机房位于项目部钢筋制作场地区域，施工前将 钢筋场地转移，并将场地清理干净。 2)通设和搭建施工中临时水、电源和设备。 3）在施工危险区设置警戒区标志。 4）组织和劳动力准备：成立组织领导机构、组织劳动力。 5）空调机房施工前，先搭双排脚手架支撑拆除部分，用切割机切出分割线，再用风镐凿除新旧空调机房交接处（原办公楼空调机房） 2 部分挑檐，连接处钢筋用氧气-乙炔切除（见下图）。 三、施工方法 1、基础、主体部分： 本工程基础底标高为-1.200米，地面标高为-0.300米，经测量人员放线后，用切割机切出地面基础边线再开挖基础，基础采用小挖机开挖，开挖前先由挖机凿除基础区域内 200mm厚混凝土地面。开挖至基底标高后，用打夯机打夯基底。经建设、设计、地质、监理、施工等单位相关人员验槽后，再进行基础施工。基础为 C15级商品混凝土，浇筑至标高-0.300米处，空调设备基础应按照图纸要求浇筑至相应标高。 3 由于新建空调机房与原办公楼空调机房邻建，交接处的墙体及圈梁（地圈梁）采用化学锚筋的方式连接，锚入旧墙及圈梁（地圈梁）深度为 250mm。植筋后开始绑扎地圈梁钢筋及构造柱钢筋：圈梁主筋为Ф 12，搭接长度为 560mm；构造柱主筋为Ф 14，底部主筋伸入地圈梁底部，与地圈梁浇为整体，顶部主筋伸至屋顶并与屋面现浇钢筋混凝土圈梁整浇在一起，其纵筋锚入顶圈梁 35d。圈梁及构造柱钢筋绑扎完毕后，支地圈梁模板并浇筑 C20 级商品混凝土。 待圈梁模板拆除后，沿墙的中心线搭设双排脚手架砌筑砖墙，砖墙墙体转角处和纵横墙交接...
