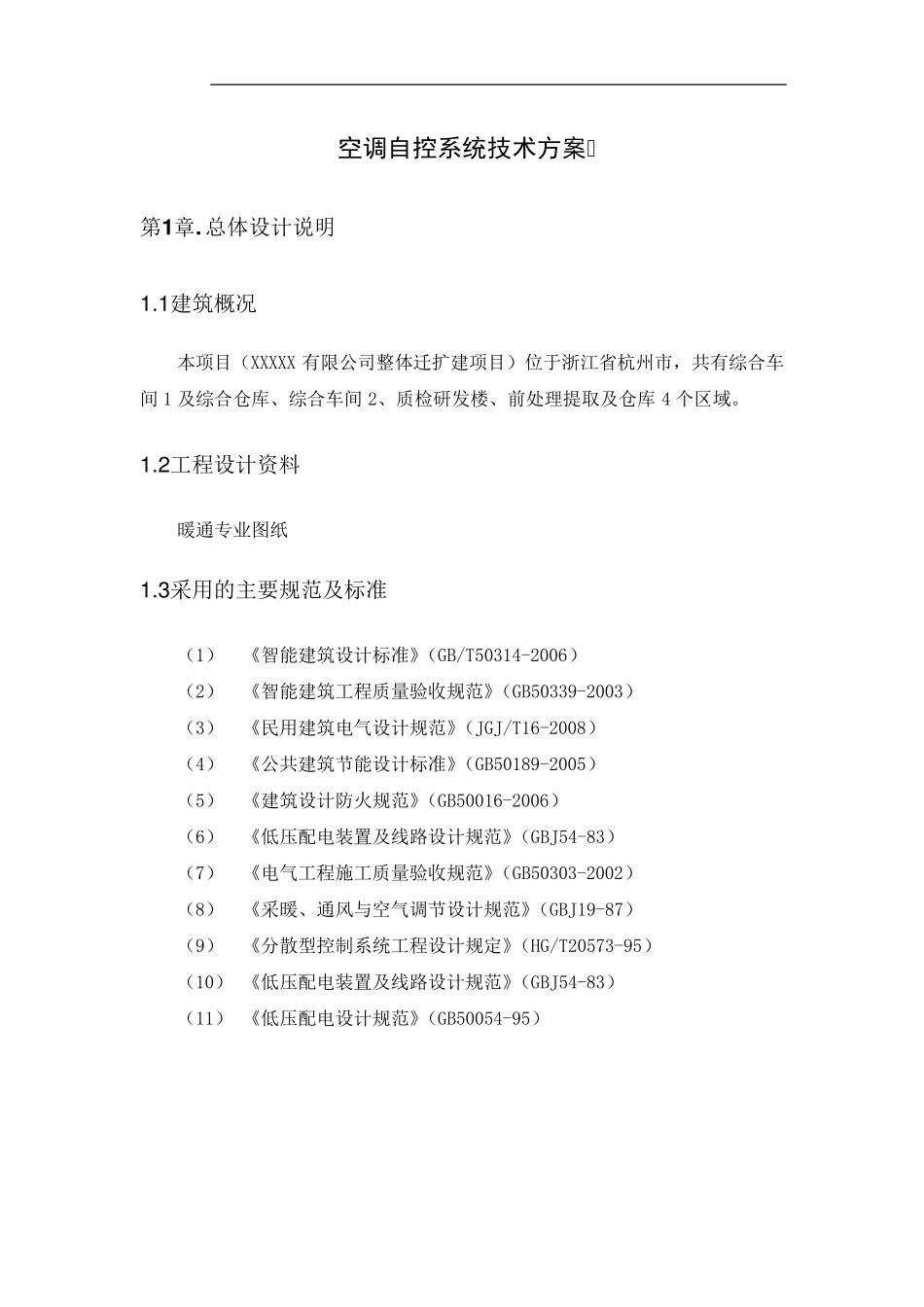

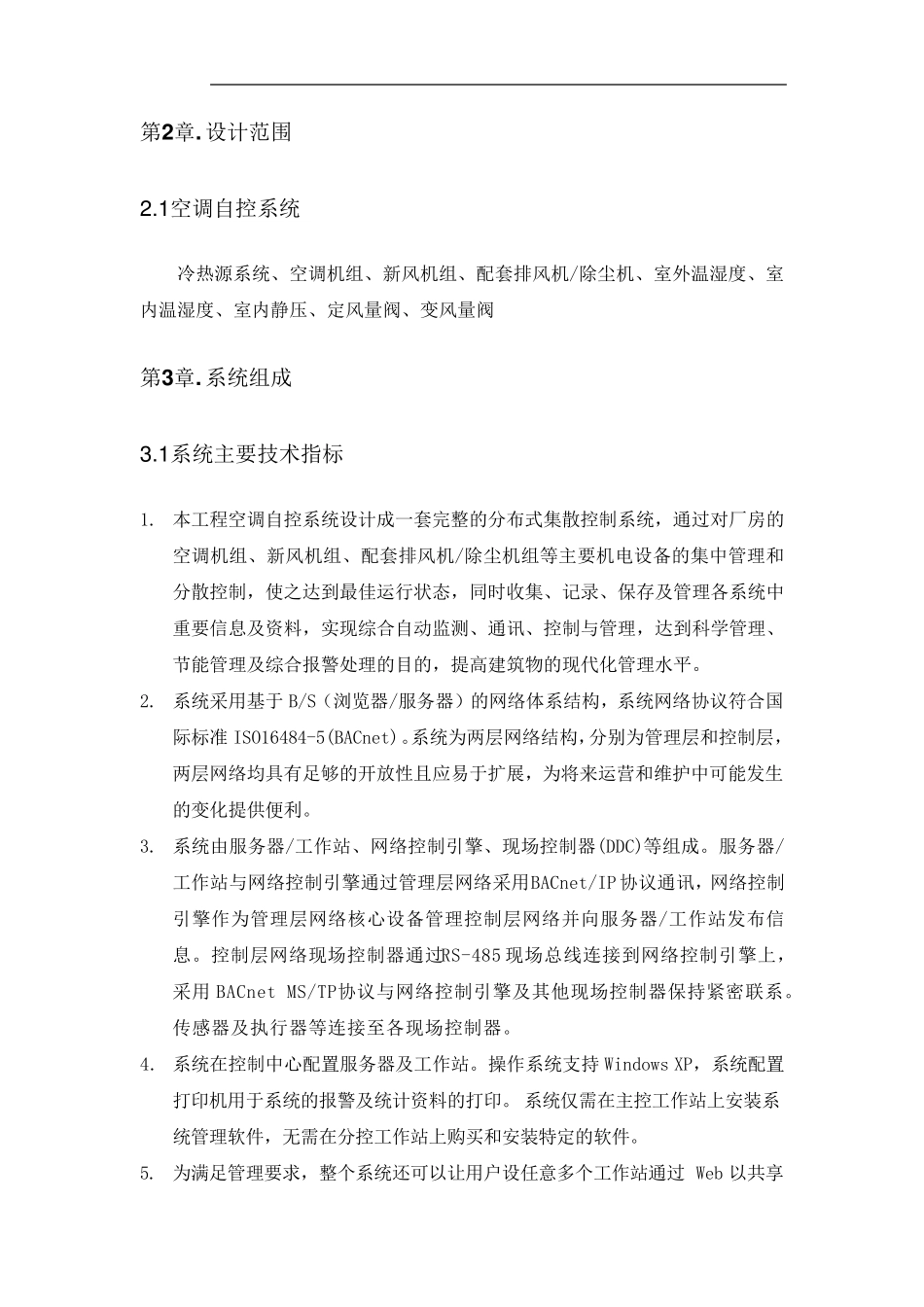

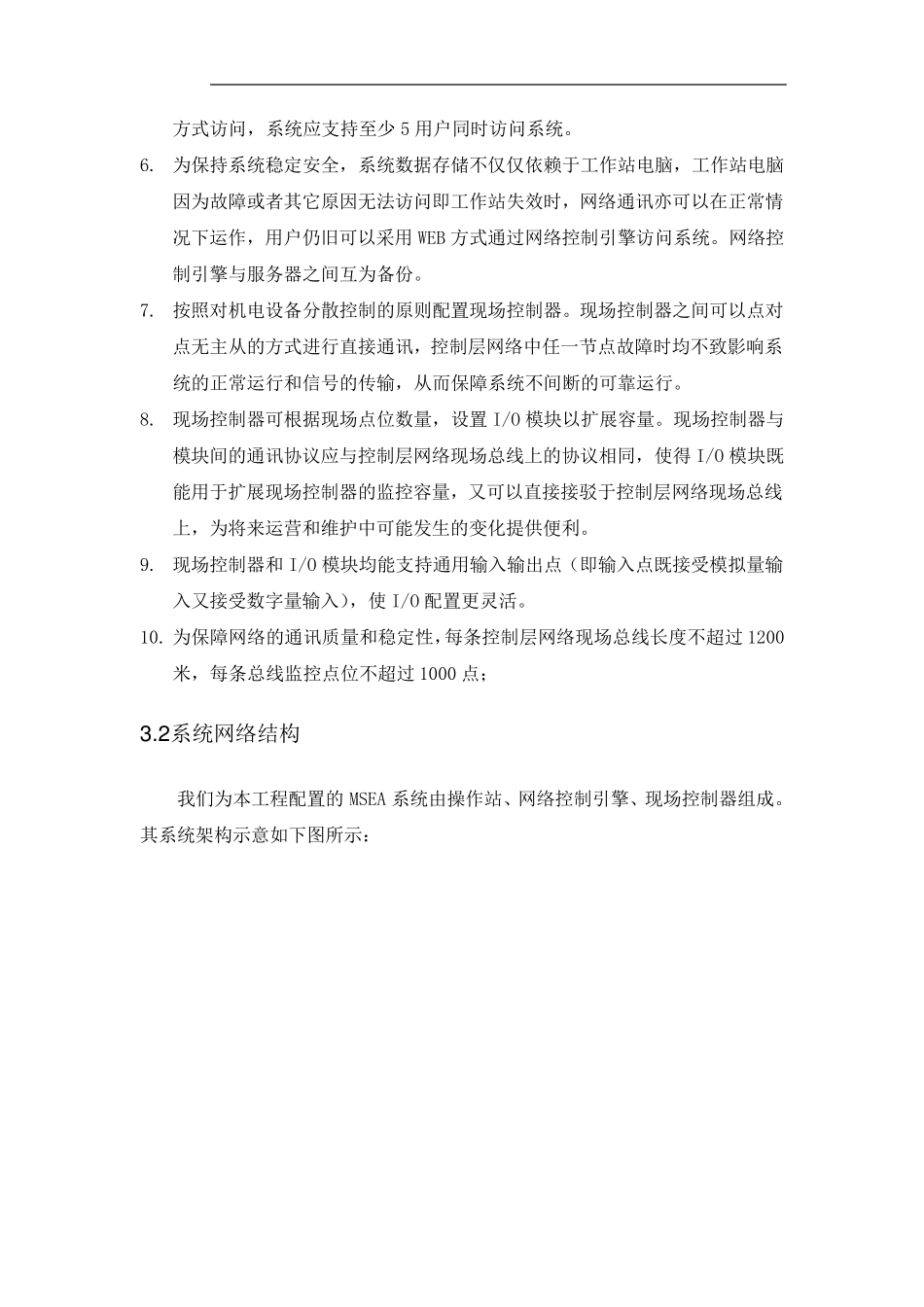

空调自控系统技术方案 第1 章. 总体设计说明 1 .1 建筑概况 本项目（XXXXX 有限公司整体迁扩建项目）位于浙江省杭州市，共有综合车间1 及综合仓库、综合车间2、质检研发楼、前处理提取及仓库4 个区域。 1 .2 工程设计资料 暖通专业图纸 1 .3 采用的主要规范及标准 （1） 《智能建筑设计标准》（GB/T50314-2006） （2） 《智能建筑工程质量验收规范》（GB50339-2003） （3） 《民用建筑电气设计规范》（JGJ/T16-2008） （4） 《公共建筑节能设计标准》（GB50189-2005） （5） 《建筑设计防火规范》（GB50016-2006） （6） 《低压配电装置及线路设计规范》（GBJ54-83） （7） 《电气工程施工质量验收规范》（GB50303-2002） （8） 《采暖、通风与空气调节设计规范》（GBJ19-87） （9） 《分散型控制系统工程设计规定》（HG/T20573-95） （10） 《低压配电装置及线路设计规范》（GBJ54-83） （11） 《低压配电设计规范》（GB50054-95） 第2 章. 设计范围 2 .1 空调自控系统 冷热源系统、空调机组、新风机组、配套排风机/除尘机、室外温湿度、室内温湿度、室内静压、定风量阀、变风量阀 第3 章. 系统组成 3 .1 系统主要技术指标 1. 本工程空调自控系统设计成一套完整的分布式集散控制系统，通过对厂房的空调机组、新风机组、配套排风机/除尘机组等主要机电设备的集中管理和分散控制，使之达到最佳运行状态，同时收集、记录、保存及管理各系统中重要信息及资料，实现综合自动监测、通讯、控制与管理，达到科学管理、节能管理及综合报警处理的目的，提高建筑物的现代化管理水平。 2. 系统采用基于 B/S（浏览器/服务器）的网络体系结构，系统网络协议符合国际标准ISO16484-5(BACnet)。系统为两层网络结构，分别为管理层和控制层，两层网络均具有足够的开放性且应易于扩展，为将 来 运营 和维 护 中可 能发 生的变化提供 便 利 。 3. 系统由 服务器/工作 站 、网络控制引 擎 、现场 控制器(DDC)等组成。服务器/工作 站 与网络控制引 擎 通过管理层网络采用BACnet/IP 协议通讯，网络控制引 擎 作 为管理层网络核 心 设备管理控制层网络并 向 服务器/工作 站 发 布信息。控制层网络现场 控制器通过RS-485 现场 总 线 连 接 到网络控制引 擎 上 ，采用 BACnet MS/TP 协议与网络控制引 擎 及其 他 现场 控制器保持 紧 密 联 系。传 感 器...
