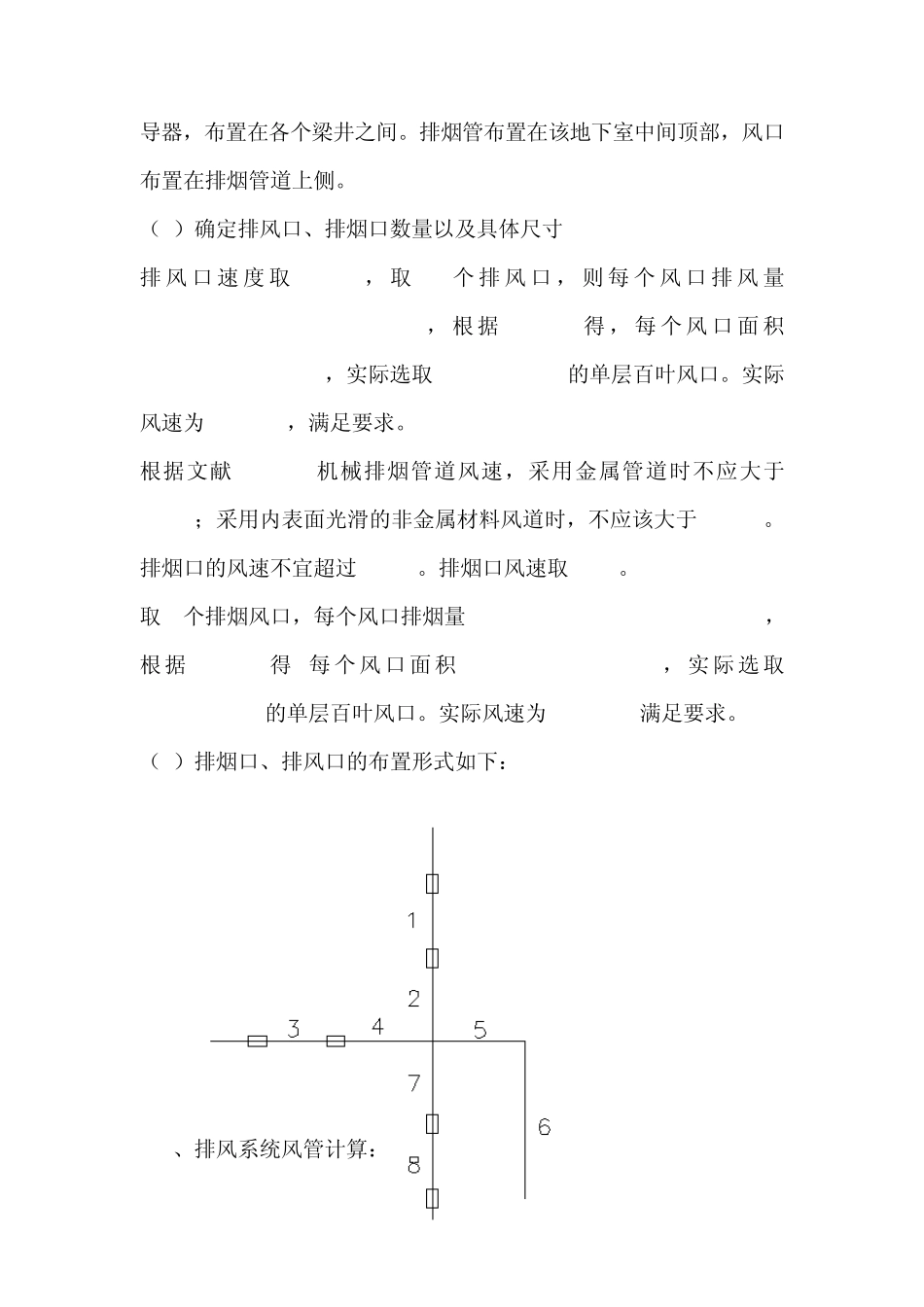

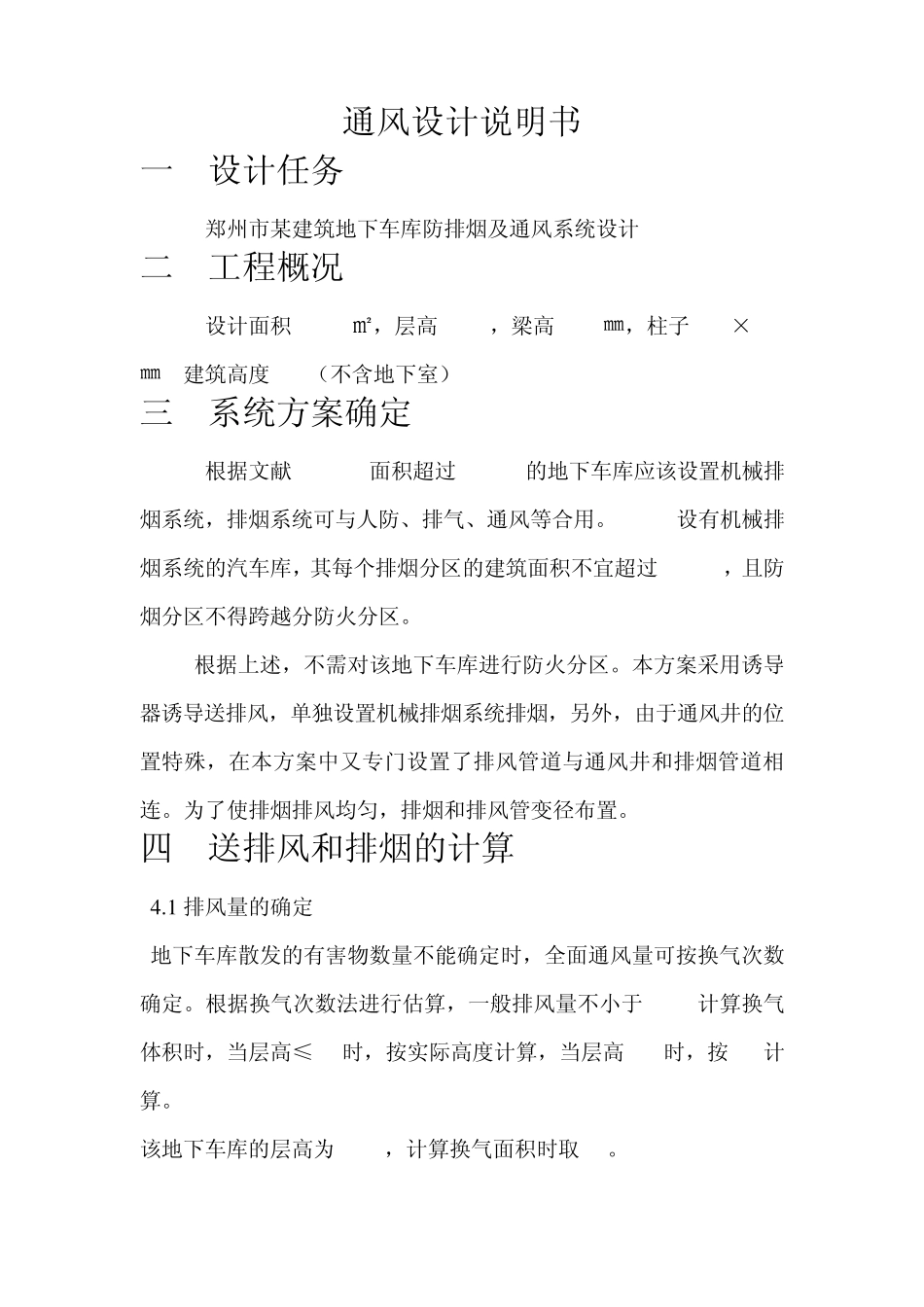

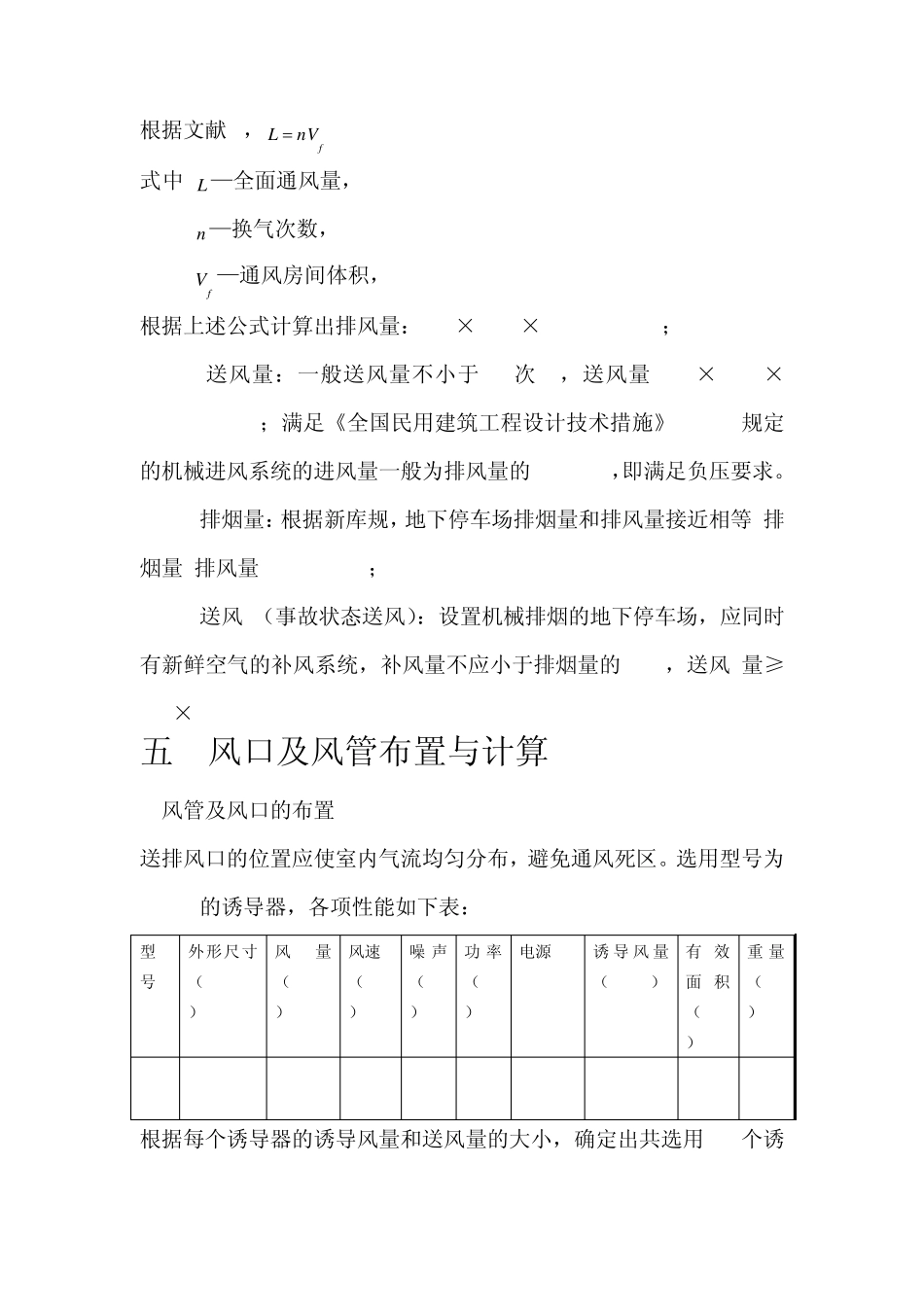

通风设计说明书 一 设计任务 郑州市某建筑地下车库防排烟及通风系统设计 二 工程概况 设计面积1530㎡，层高3.4m，梁高600㎜，柱子450×450㎜ ,建筑高度 21m（不含地下室） 三 系统方案确定 根据文献[1]8.2.1面积超过 2000m2的地下车库应该设置机械排烟系统，排烟系统可与人防、排气、通风等合用。8.2.2设有机械排烟系统的汽车库，其每个排烟分区的建筑面积不宜超过 2000m2，且防烟分区不得跨越分防火分区。 根据上述，不需对该地下车库进行防火分区。本方案采用诱导器诱导送排风，单独设置机械排烟系统排烟，另外，由于通风井的位置特殊，在本方案中又专门设置了排风管道与通风井和排烟管道相连。为了使排烟排风均匀，排烟和排风管变径布置。 四 送排风和排烟的计算 4 .1 排风量的确定 地下车库散发的有害物数量不能确定时，全面通风量可按换气次数确定。根据换气次数法进行估算，一般排风量不小于 6/h,计算换气体积时，当层高≤3m时，按实际高度计算，当层高>3m时，按 3m计算。 该地下车库的层高为 3.4m，计算换气面积时取 3m。 根据文献[3]，fn VL  式中 L —全面通风量，m3/h n —换气次数，1/h fV —通风房间体积，m3 根据上述公式计算出排风量：Q=6×1530×3=27540m3/h； 4.2送风量：一般送风量不小于 5次/h，送风量Q=5×1530×3=22950m3/h；满足《全国民用建筑工程设计技术措施》4.4.3规定的机械进风系统的进风量一般为排风量的 80%-85%，即满足负压要求。 4.3排烟量：根据新库规，地下停车场排烟量和排风量接近相等 排烟量=排风量=27540m3/h； 4.4送风*（事故状态送风）：设置机械排烟的地下停车场，应同时有新鲜空气的补风系统，补风量不应小于排烟量的 50%，送风*量≥0.5×27540=13770 m3/h 五 风口及风管布置与计算 1.风管及风口的布置 送排风口的位置应使室内气流均匀分布，避免通风死区。选用型号为SFD-2的诱导器，各项性能如下表： 型号 外形尺寸（mm ） 风量（m^3/h） 风速 （ m/s） 噪 声（ dB）(A) 功 率（ KW） 电源 诱 导 风量（m^3/h） 有 效面积（ m^2） 重 量（ kg） SFD-1 575*410*235 650 8-14 53 0.12 220v/50HZ 28000-486000 80-160 12 根据每个诱导器的诱导风量和送风量的大小，确定出共选用 27个诱导器，布置在各个梁井之间。排烟管布置在该地下室中间顶部，风口布置在排烟管道上侧。 （1）确定排风口、排烟口数量以及具体尺寸...
