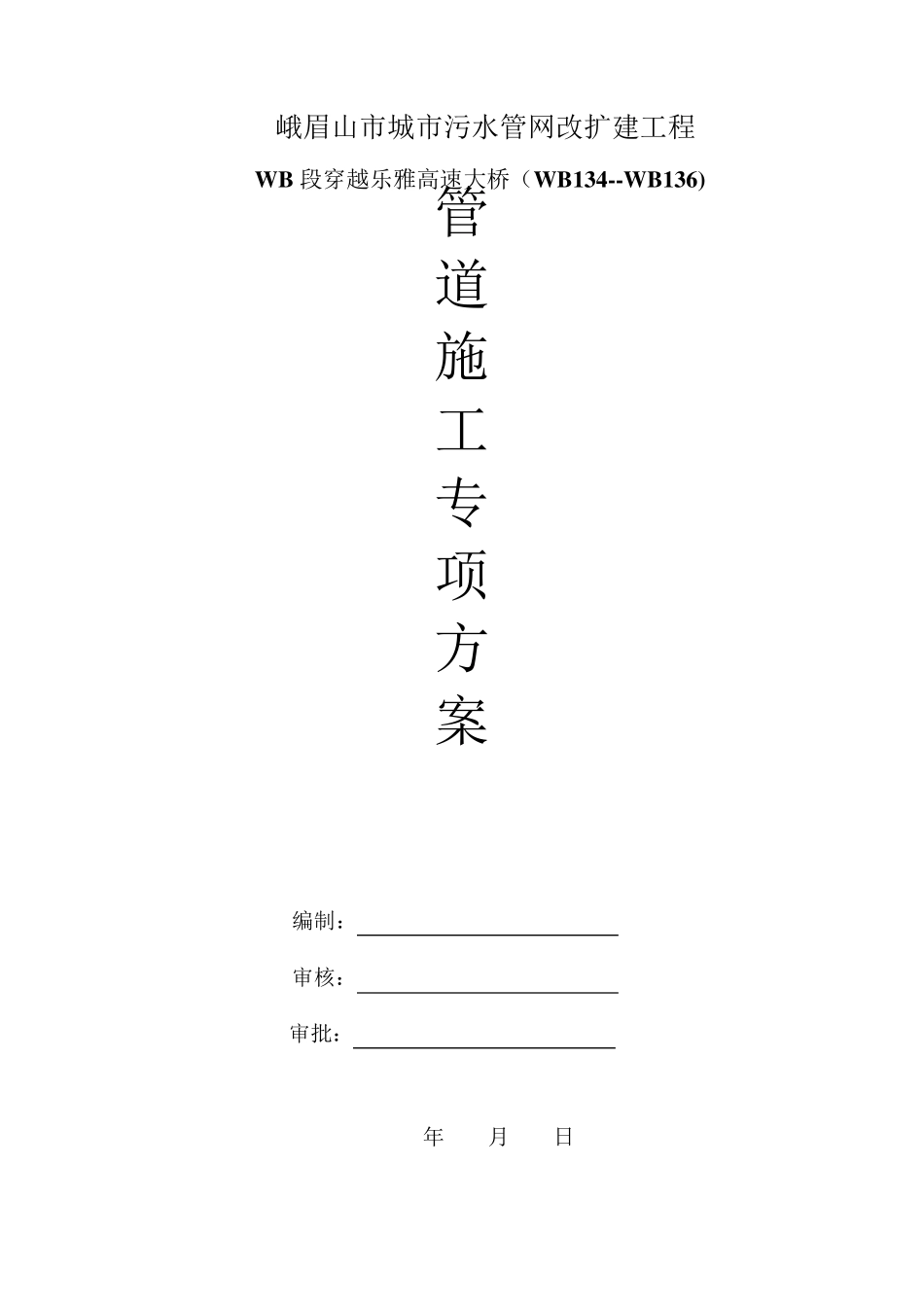

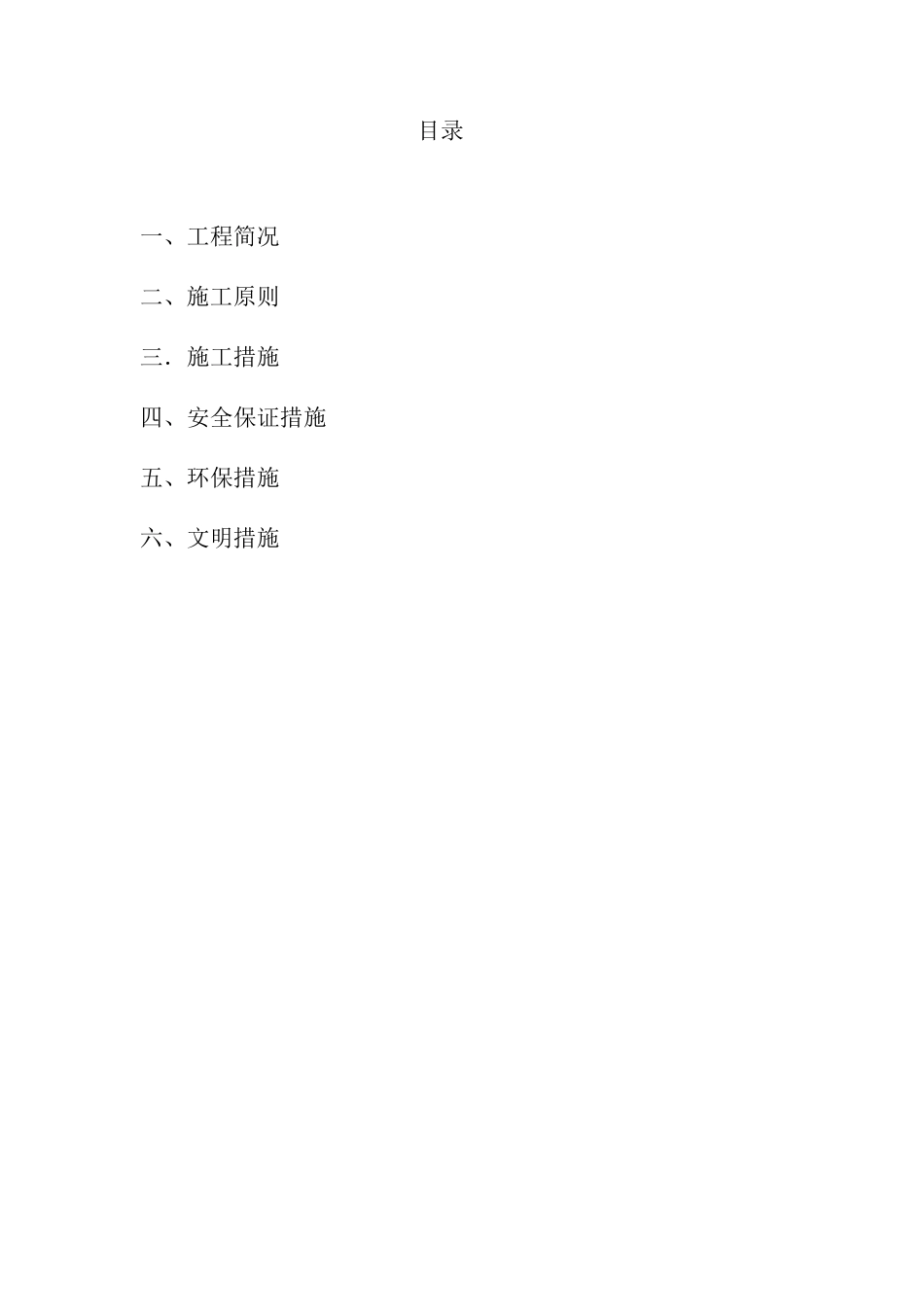

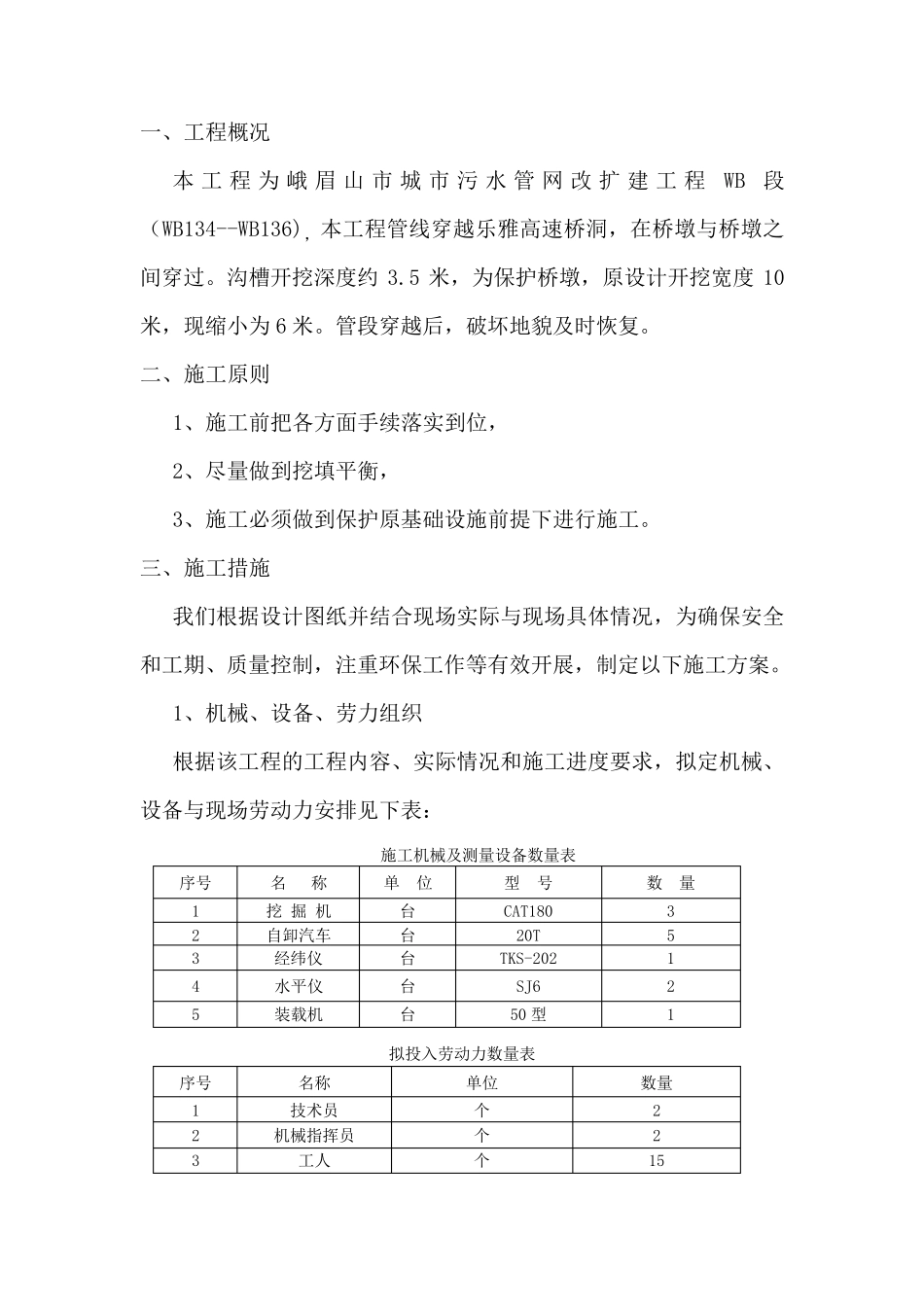

峨眉山市城市污水管网改扩建工程 W B 段穿越乐雅高速大桥（W B134--W B136) 管 道 施 工 专 项 方 案 编制： 审核： 审批： 年 月 日 目录 一、工程简况 二、施工原则 三．施工措施 四、安全保证措施 五、环保措施 六、文明措施 一、工程概况 本 工 程 为 峨 眉 山 市 城 市 污 水 管 网 改 扩 建 工 程WB段（WB134--WB136)，本工程管线穿越乐雅高速桥洞，在桥墩与桥墩之间穿过。沟槽开挖深度约 3.5 米，为保护桥墩，原设计开挖宽度 10米，现缩小为 6 米。管段穿越后，破坏地貌及时恢复。 二、施工原则 1、施工前把各方面手续落实到位， 2、尽量做到挖填平衡， 3、施工必须做到保护原基础设施前提下进行施工。 三、施工措施 我们根据设计图纸并结合现场实际与现场具体情况，为确保安全和工期、质量控制，注重环保工作等有效开展，制定以下施工方案。 1、机械、设备、劳力组织 根据该工程的工程内容、实际情况和施工进度要求，拟定机械、设备与现场劳动力安排见下表： 施工机械及测量设备数量表 序号 名 称 单 位 型 号 数 量 1 挖 掘 机 台 CAT180 3 2 自卸汽车 台 20T 5 3 经 纬 仪 台 TKS-202 1 4 水平仪 台 SJ6 2 5 装 载 机 台 50 型 1 拟投 入 劳动力数量表 序号 名称 单位 数量 1 技 术 员 个 2 2 机械指 挥 员 个 2 3 工人 个 15 2、技术措施： 2.1 本管道线路穿越乐雅高速桥洞，施工空间有限，即不适合大型机械施工，且为了保证尽快施工完毕，我公司调集多台小型挖机（180 型）进行施工；我公司派专人指挥机械施工，避免对桥体碰撞损坏。 2.2 本管段穿越桥洞下地域，管道施工完毕后及时恢复。恢复原则必须按照原地貌进行恢复，不得偷工减料。详见施工平、剖面图 流程：施工准备→施工放线→沟槽开挖→管道施工→沟槽回填→恢复、清理。 2.3 土石方回填 回填连砂：回填连砂内不得含有有机杂质，粒径符合设计要求，含水量应符合压实要求。 2.4 填土材料应符合下列规定： （1）碎石、连砂和爆破石渣，可作为临时道路材料。 （2）含水量符合压实要求的粘性土，可做各层地填料。 （3）草皮、淤泥质土及不稳定材料，不能用于填筑路基。 2.5 作业条件 土石方回填前 应根 据 工程特 点 、填料种 类 、设计压实系 数 、施工条件 和压实工艺 等 合理确 定填料含水量、每 层填土厚 ...
