窑大齿圈的安装方法和要求

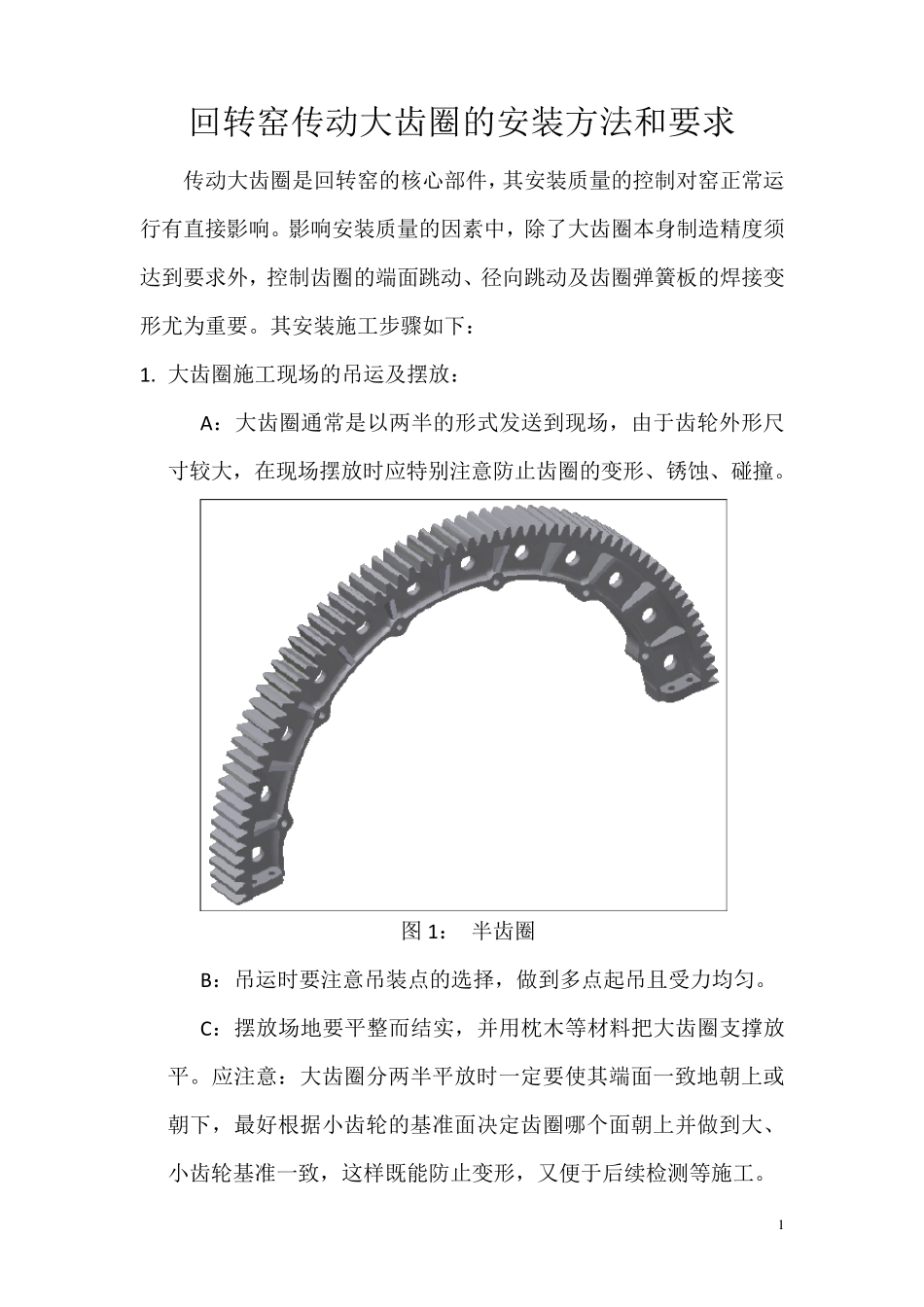

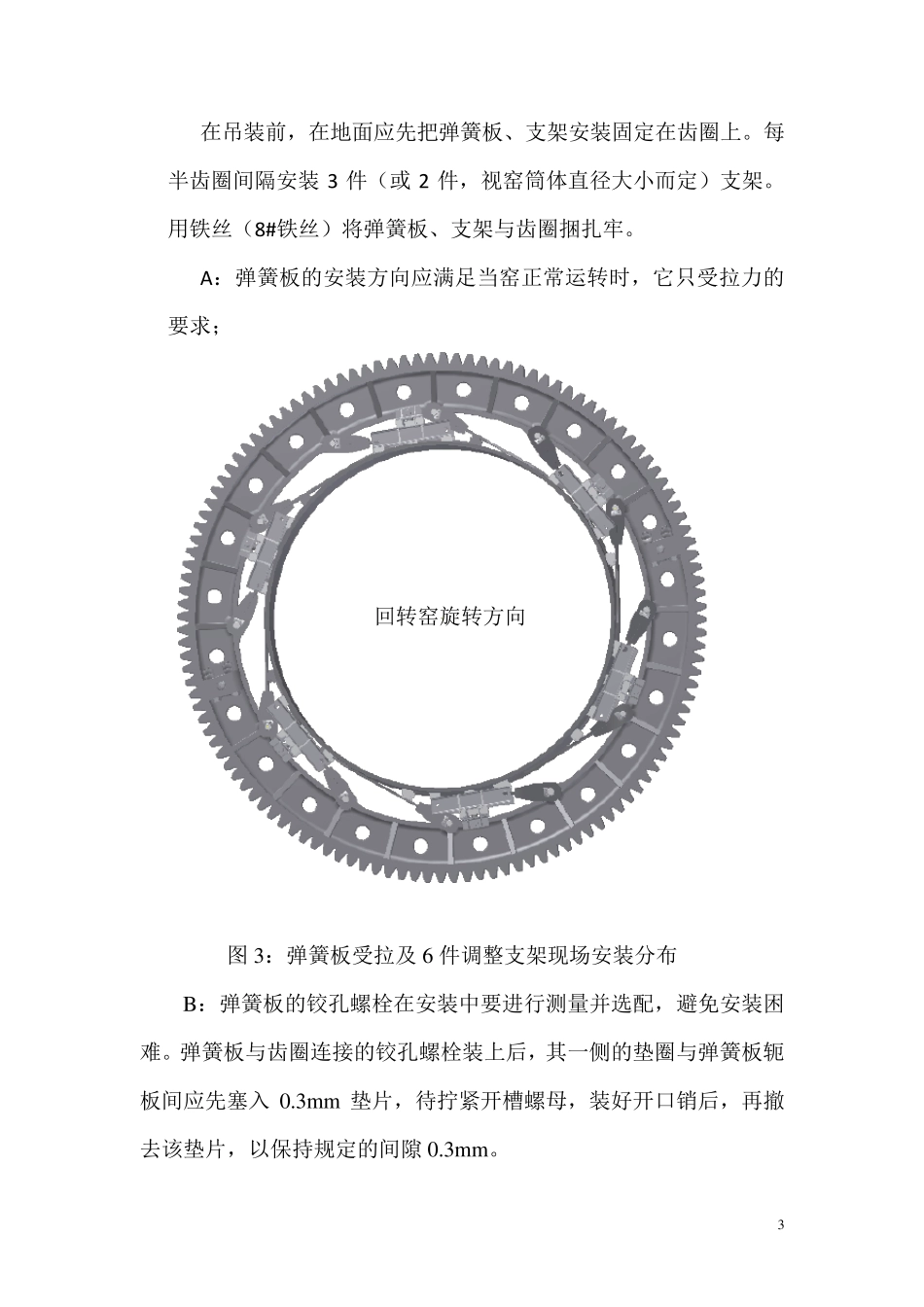

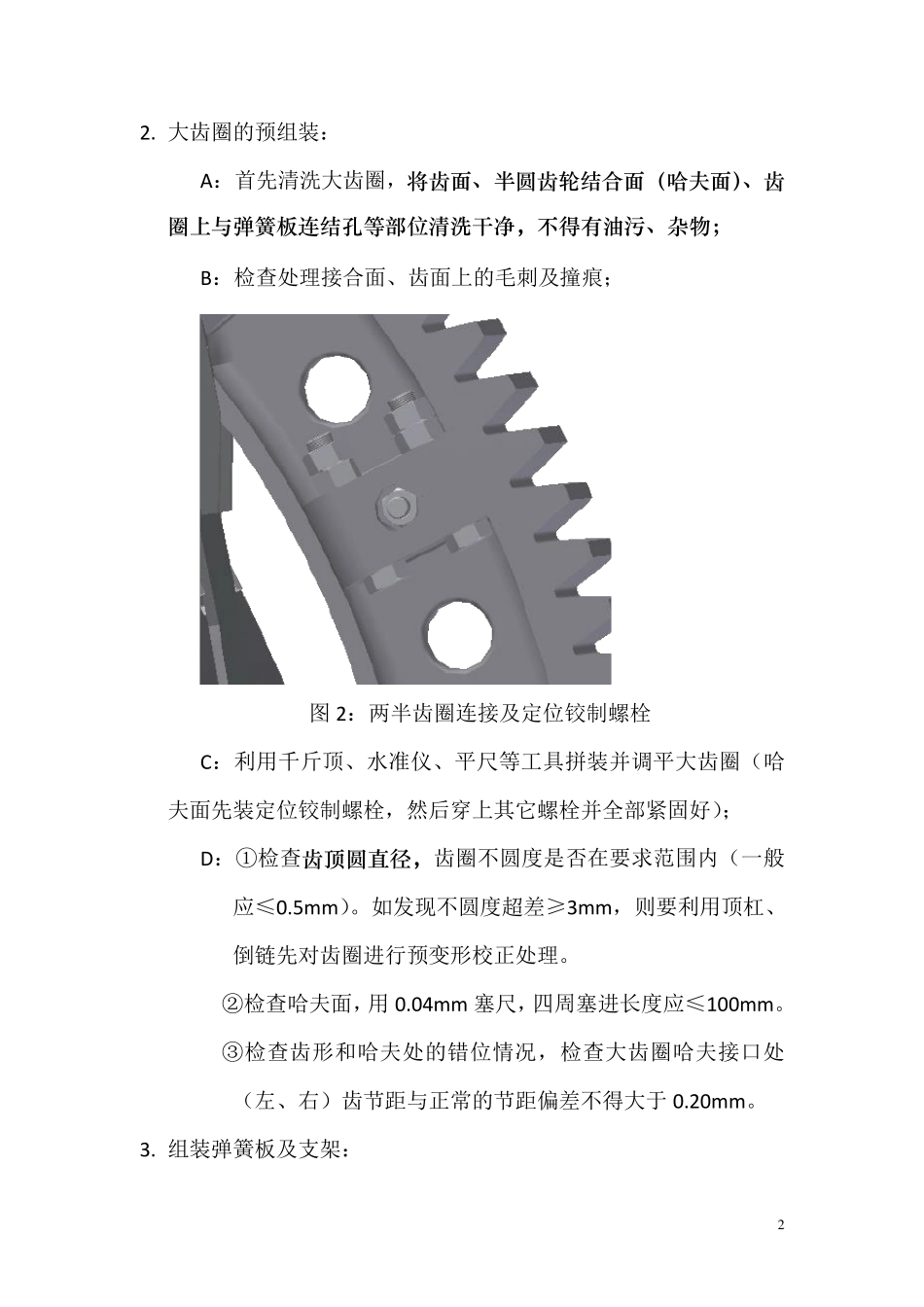

1 回转窑传动大齿圈的安装方法和要求 传动大齿圈是回转窑的核心部件，其安装质量的控制对窑正常运行有直接影响。影响安装质量的因素中，除了大齿圈本身制造精度须达到要求外，控制齿圈的端面跳动、径向跳动及齿圈弹簧板的焊接变形尤为重要。其安装施工步骤如下： 1. 大齿圈施工现场的吊运及摆放： A：大齿圈通常是以两半的形式发送到现场，由于齿轮外形尺寸较大，在现场摆放时应特别注意防止齿圈的变形、锈蚀、碰撞。 图 1： 半齿圈 B：吊运时要注意吊装点的选择，做到多点起吊且受力均匀。 C：摆放场地要平整而结实，并用枕木等材料把大齿圈支撑放平。应注意：大齿圈分两半平放时一定要使其端面一致地朝上或朝下，最好根据小齿轮的基准面决定齿圈哪个面朝上并做到大、小齿轮基准一致，这样既能防止变形，又便于后续检测等施工。 2 2. 大齿圈的预组装： A：首先清洗大齿圈，将 齿 面 、 半 圆 齿 轮 结 合 面 （ 哈 夫 面 ） 、 齿圈 上 与 弹 簧 板 连 结 孔 等 部 位 清 洗 干 净 ， 不 得 有 油 污 、 杂 物 ； B：检查处理接合面、齿面上的毛刺及撞痕； 图2：两半齿圈连接及定位铰制螺栓 C：利用千斤顶、水准仪、平尺等工具拼装并调平大齿圈（哈夫面先装定位铰制螺栓，然后穿上其它螺栓并全部紧固好）； D：①检查齿 顶 圆 直 径 ， 齿圈不圆度是否在要求范围内（一般应≤0.5m m ）。如发现不圆度超差≥3m m ，则要利用顶杠、倒链先对齿圈进行预变形校正处理。 ②检查哈夫面，用0.04m m 塞尺，四周塞进长度应≤100m m 。 ③检查齿形和哈夫处的错位情况，检查大齿圈哈夫接口处（左、右）齿节距与正常的节距偏差不得大于 0.20m m 。 3. 组装弹簧板及支架： 3 在吊装前，在地面应先把弹簧板、支架安装固定在齿圈上。每半齿圈间隔安装3 件（或 2 件，视窑筒体直径大小而定）支架。用铁丝（8#铁丝）将弹簧板、支架与齿圈捆扎牢。 A：弹簧板的安装方向应满足当窑正常运转时，它只受拉力的要求； 回转窑旋转方向 图 3：弹簧板受拉及 6 件调整支架现场安装分布 B：弹簧板的铰孔螺栓在安装中要进行测量并选配，避免安装困难。弹簧板与齿圈连接的铰孔螺栓装上后，其一侧的垫圈与弹簧板轭板间应先塞入 0.3mm 垫片，待拧紧开槽螺母，装好开口销后，再撤去该垫片，以保持规定的间隙 0.3mm。 4 4、 大齿圈吊装前的准备工作： A： 在 筒 体 上 划...
