立式储罐现场制作安装施工方案

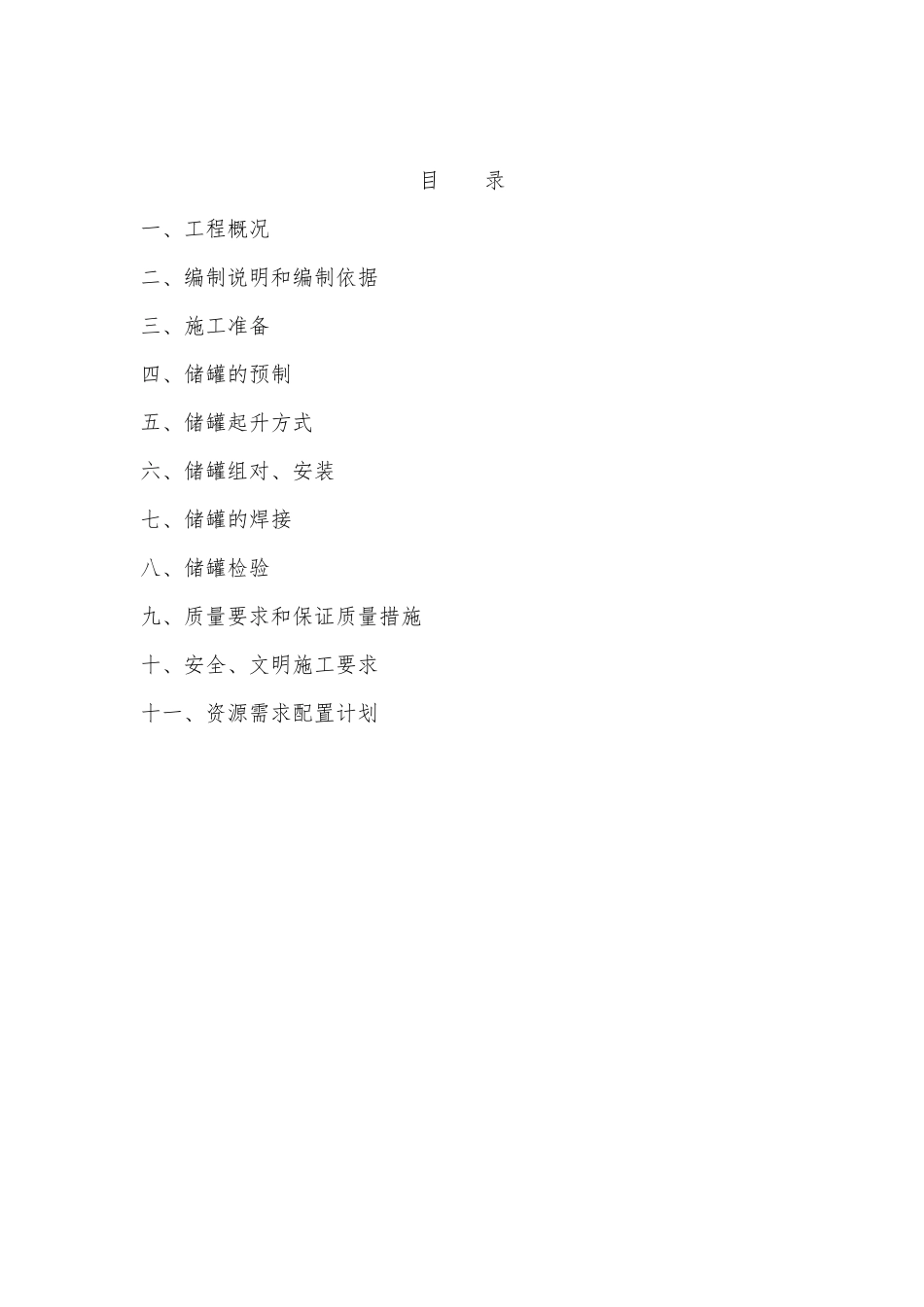

立式储罐现场制作安装施工方案_第1页
1/28

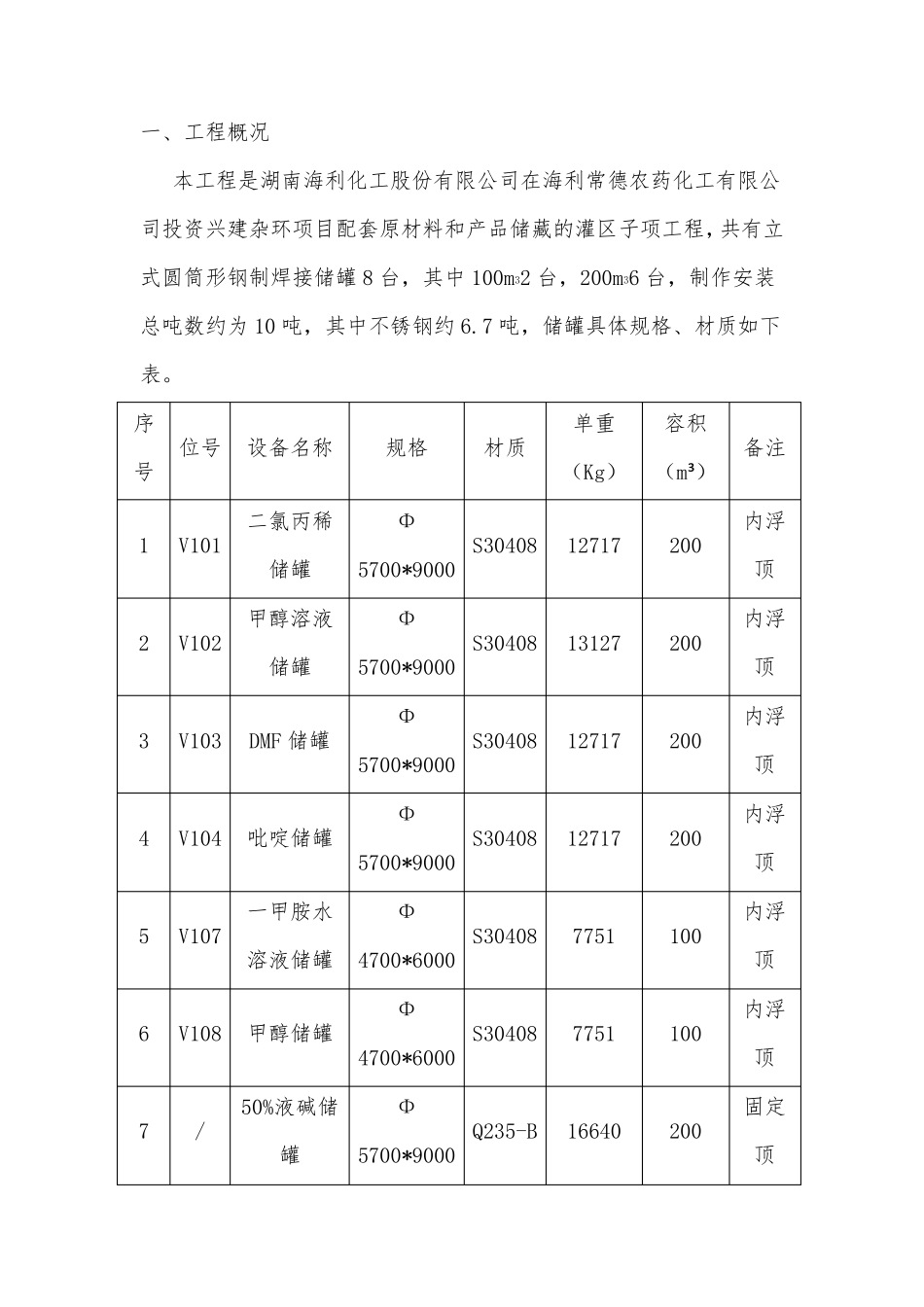

立式储罐现场制作安装施工方案_第2页
2/28

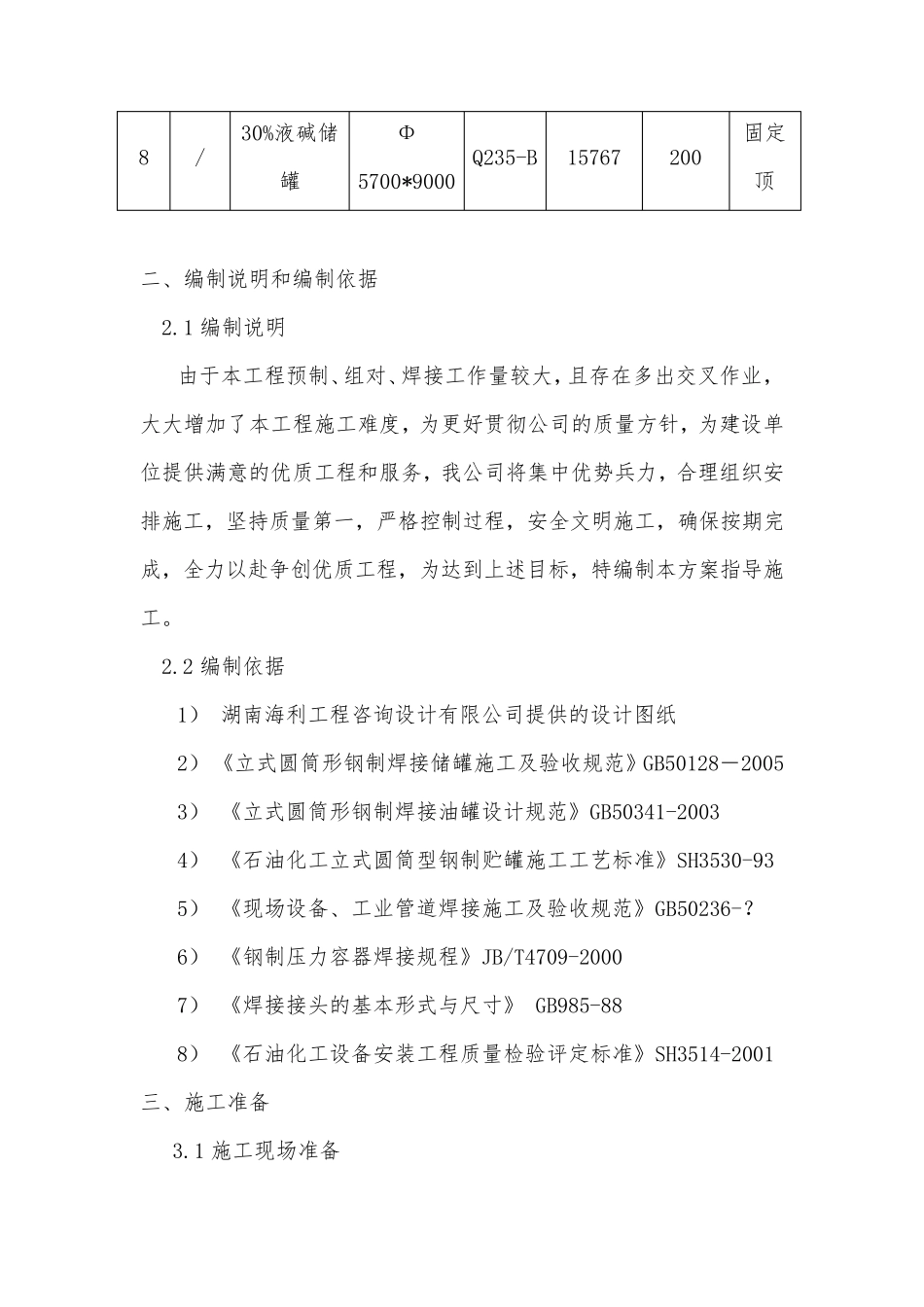

立式储罐现场制作安装施工方案_第3页
3/28
目 录 一、工程概况 二、编制说明和编制依据 三、施工准备 四、储罐的预制 五、储罐起升方式 六、储罐组对、安装 七、储罐的焊接 八、储罐检验 九、质量要求和保证质量措施 十、安全、文明施工要求 十一、资源需求配置计划 一、工程概况 本工程是湖南海利化工股份有限公司在海利常德农药化工有限公司投资兴建杂环项目配套原材料和产品储藏的灌区子项工程,共有立式圆筒形钢制焊接储罐8 台,其中100m32 台,200m36 台,制作安装总吨数约为10 吨,其中不锈钢约6.7 吨,储罐具体规格、材质如下表。 序号 位号 设备名称 规格 材质 单重(Kg) 容积(m³ ) 备注 1 V101 二氯丙稀储罐 Φ5700*9000 S30408 12717 200 内浮顶 2 V102 甲醇溶液储罐 Φ5700*9000 S30408 13127 200 内浮顶 3 V103 DMF 储罐 Φ5700*9000 S30408 12717 200 内浮顶 4 V104 吡啶储罐 Φ5700*9000 S30408 12717 200 内浮顶 5 V107 一甲胺水溶液储罐 Φ4700*6000 S30408 7751 100 内浮顶 6 V108 甲醇储罐 Φ4700*6000 S30408 7751 100 内浮顶 7 / 50%液碱储罐 Φ5700*9000 Q235-B 16640 200 固定顶 8 / 30%液碱储罐 Φ5700*9000 Q235-B 15767 200 固定顶 二、编制说明和编制依据 2.1 编制说明 由于本工程预制、组对、焊接工作量较大,且存在多出交叉作业,大大增加了本工程施工难度,为更好贯彻公司的质量方针,为建设单位提供满意的优质工程和服务,我公司将集中优势兵力,合理组织安排施工,坚持质量第一,严格控制过程,安全文明施工,确保按期完成,全力以赴争创优质工程,为达到上述目标,特编制本方案指导施工。 2.2 编制依据 1) 湖南海利工程咨询设计有限公司提供的设计图纸 2) 《立式圆筒形钢制焊接储罐施工及验收规范》GB50128-2005 3) 《立式圆筒形钢制焊接油罐设计规范》GB50341-2003 4) 《石油化工立式圆筒型钢制贮罐施工工艺标准》SH3530-93 5) 《现场设备、工业管道焊接施工及验收规范》GB50236-? 6) 《钢制压力容器焊接规程》JB/T4709-2000 7) 《焊接接头的基本形式与尺寸》 GB985-88 8) 《石油化工设备安装工程质量检验评 定标准》SH3514-2001 三 、施工准备 3.1 施工现场准备 3.1.1 施工现场按照常德公司的要求进行布置,场地平整,施工用水、电、路畅通。 3.1.2 土建基础施工完毕,基础经交接合格,具备施工条件。 3....
