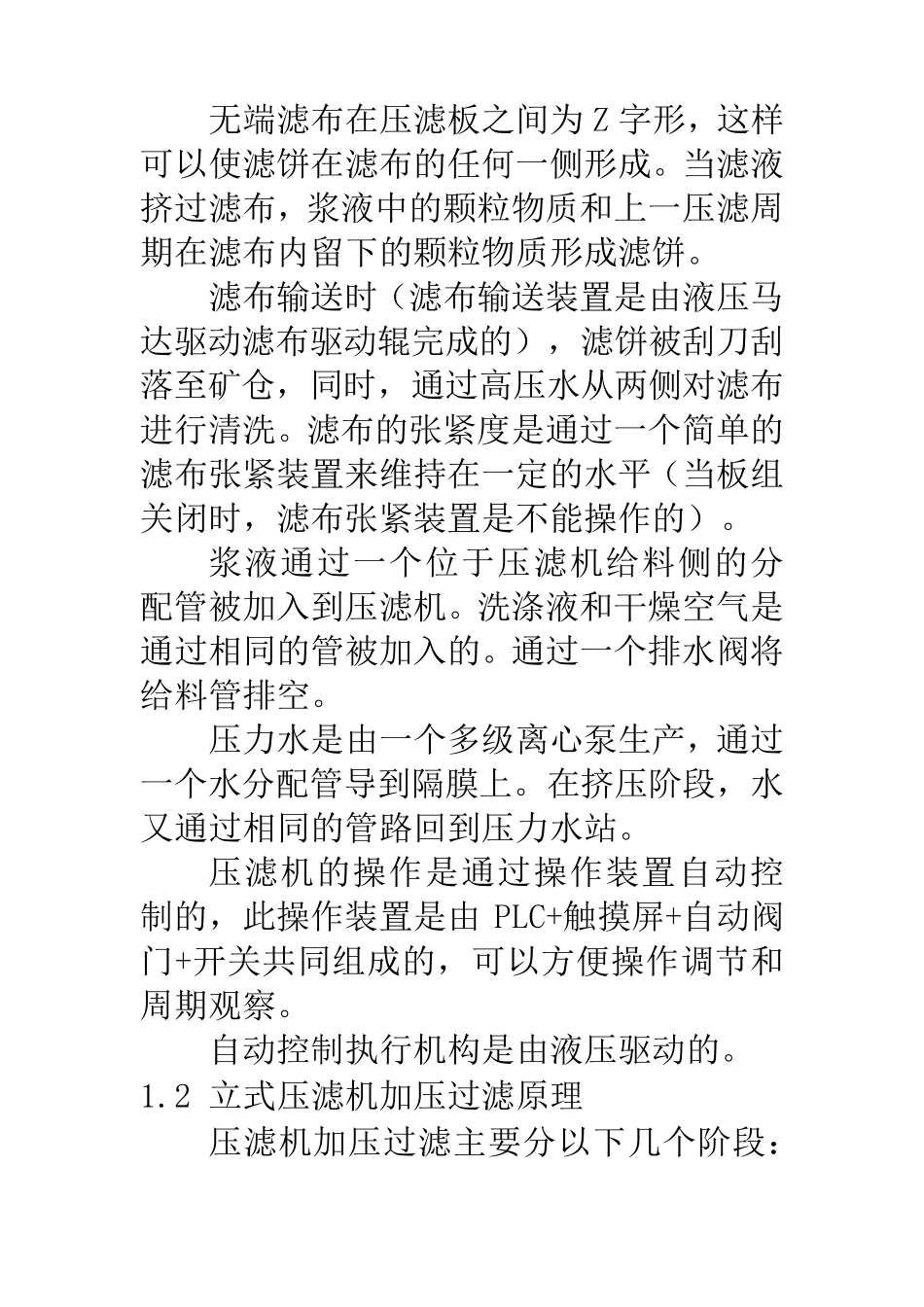

1 立式压滤机 1.1 立式压滤机简介 立式全自动压滤机是通过高压压滤与高压风干相结合分离物料中固体与液体的设备,它具有生产能力大,自动化程度高、滤饼含水率低等特点。在矿山、冶金、矿物加工、化工、医药和食品等行业中都被广泛应用,是一种环保节能型产品。 正常情况下有两种工作方式,即自动和手动,在自动方式下,所有的动作和循环程序都是由 PLC 来完成。在手动模式下,操作员通过手操器或触摸屏来控制压滤机各传动机构的运行、试验及停止。维修人员可在此状态下进行设备维修、保养和试车工作。如果压滤机处于故障报警状态,则不能工作,直到故障被排除 立式压滤机是一个自动运行的压滤机。能够有效地进行固/液分离。立式压滤机的主要运行阶段包括:过滤、隔膜挤压、滤饼洗涤和压缩风吹干。 立式压滤机的过滤元件(即:滤布 ) 水平 放 置 在两个压滤板 之 间 。在压滤期 间 ,板组 被压到一起 ,然 后 板 组 打 开 进行滤饼下料(板 组 的打 开 是通过液压油 缸 执 行的) 。 无端滤布在压滤板之间为Z 字形,这样可以使滤饼在滤布的任何一侧形成。当滤液挤过滤布,浆液中的颗粒物质和上一压滤周期在滤布内留下的颗粒物质形成滤饼。 滤布输送时(滤布输送装置是由液压马达驱动滤布驱动辊完成的),滤饼被刮刀刮落至矿仓,同时,通过高压水从两侧对滤布进行清洗。滤布的张紧度是通过一个简单的滤布张紧装置来维持在一定的水平(当板组关闭时,滤布张紧装置是不能操作的)。 浆液通过一个位于压滤机给料侧的分配管被加入到压滤机。洗涤液和干燥空气是通过相同的管被加入的。通过一个排水阀将给料管排空。 压力水是由一个多级离心泵生产,通过一个水分配管导到隔膜上。在挤压阶段,水又通过相同的管路回到压力水站。 压滤机的操作是通过操作装置自动控制的,此操作装置是由 PLC+触摸屏+自动阀门+开关共同组成的,可以方便操作调节和周期观察。 自动控制执行机构是由液压驱动的。 1.2 立式压滤机加压过滤原理 压滤机加压过滤主要分以下几个阶段:过滤、挤压 1、洗涤、挤压 2、空气干燥、滤饼下料。 a、过滤 当压滤板组关闭,浆液通过浆液软管打到每个滤室。滤液流经滤布再进入到滤液室,滤液室通过滤液软管排空,进入到滤液管。 b、挤压 1 压滤水经过压力水软管,打到隔膜上,隔膜将滤饼压到滤布表面,然后将滤液从滤饼内压出,通过滤布,进入到滤液室。 c、洗涤(可选) 洗涤液作为以...
