立式钻床与摇臂钻床的维修

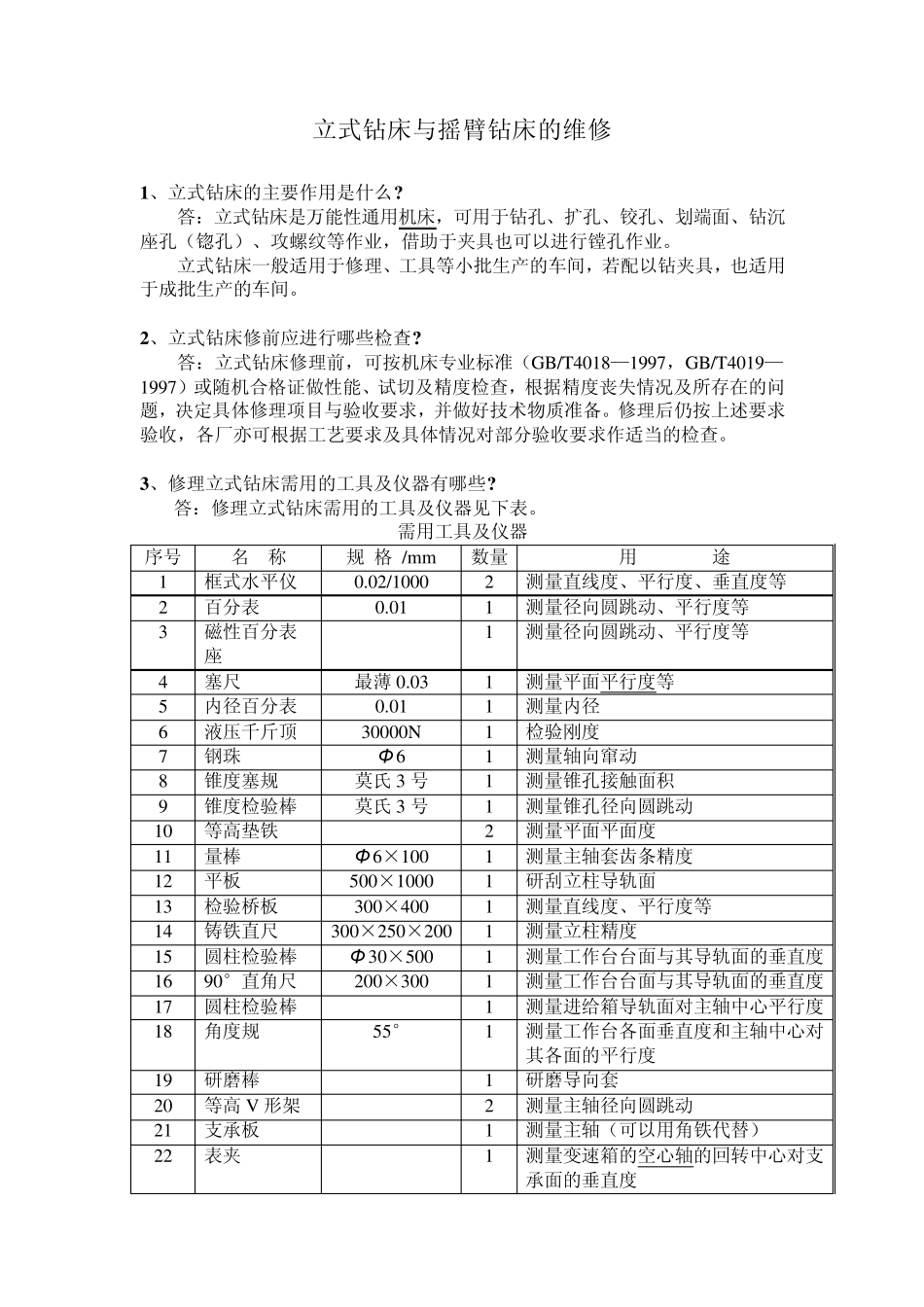

立式钻床与摇臂钻床的维修_第1页
1/10

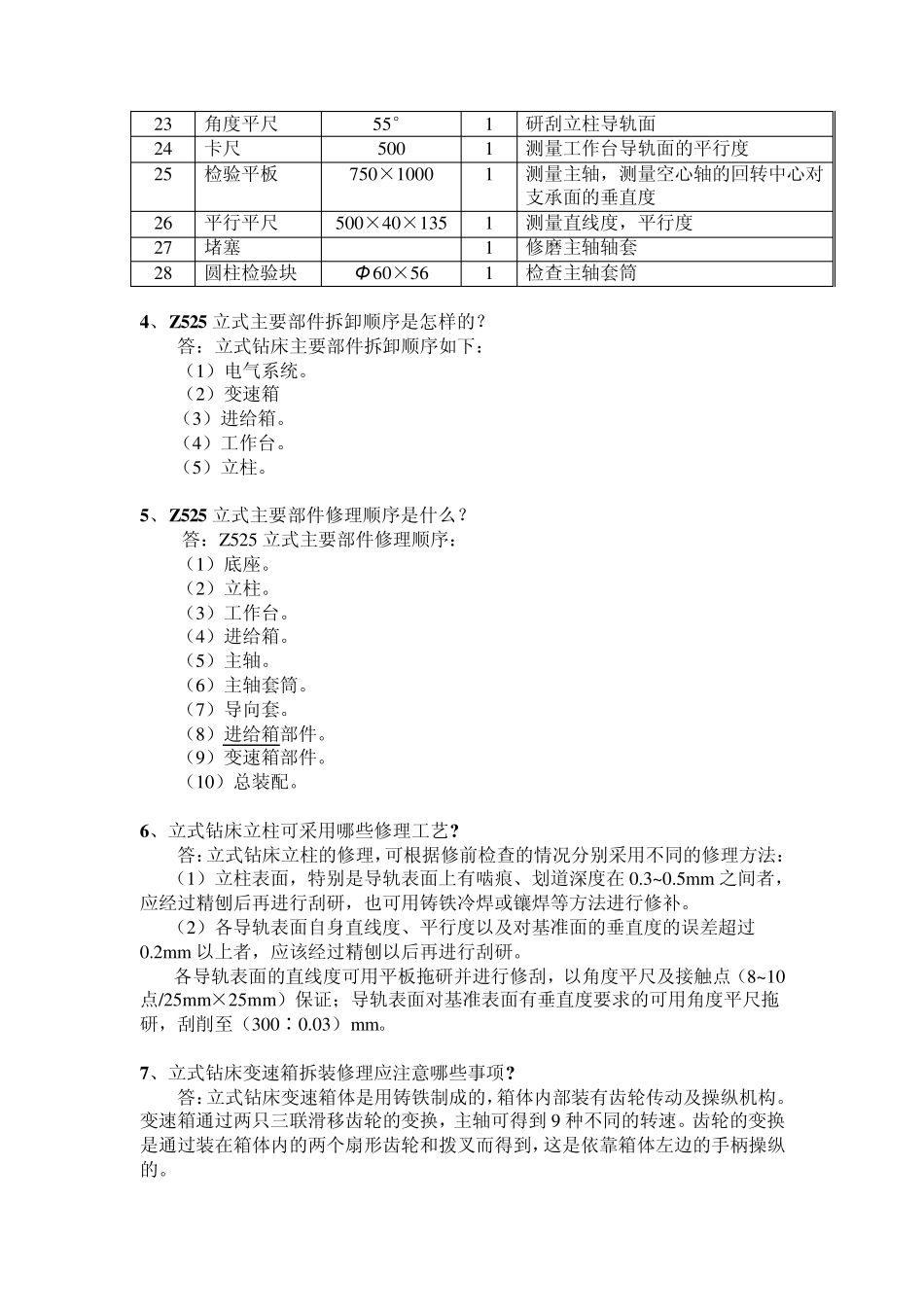

立式钻床与摇臂钻床的维修_第2页
2/10

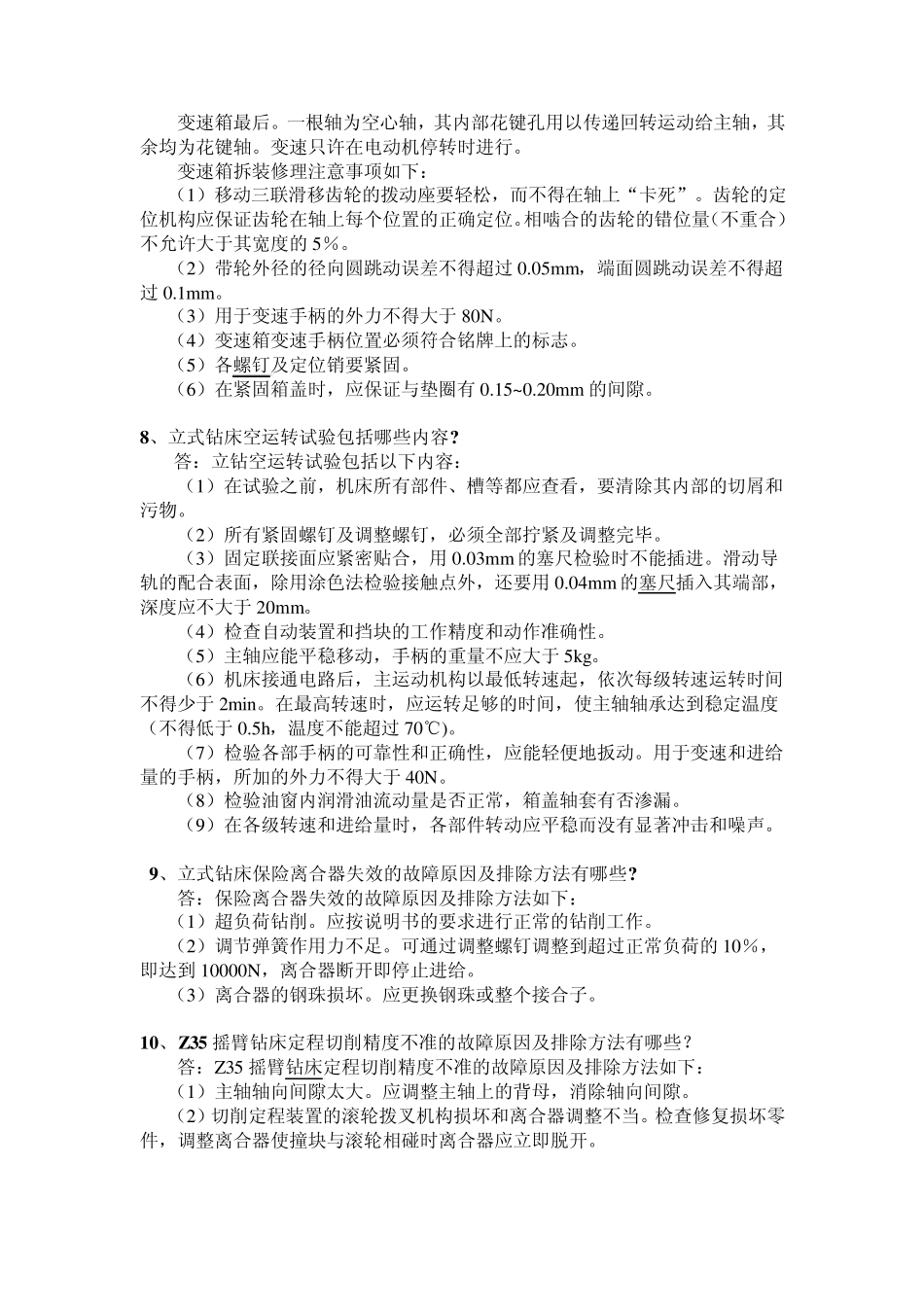

立式钻床与摇臂钻床的维修_第3页
3/10
立式钻床与摇臂钻床的维修 1、立式钻床的主要作用是什么? 答:立式钻床是万能性通用机床,可用于钻孔、扩孔、铰孔、划端面、钻沉座孔(锪孔)、攻螺纹等作业,借助于夹具也可以进行镗孔作业。 立式钻床一般适用于修理、工具等小批生产的车间,若配以钻夹具,也适用于成批生产的车间。 2、立式钻床修前应进行哪些检查? 答:立式钻床修理前,可按机床专业标准(GB/T4018—1997,GB/T4019—1997)或随机合格证做性能、试切及精度检查,根据精度丧失情况及所存在的问题,决定具体修理项目与验收要求,并做好技术物质准备。修理后仍按上述要求验收,各厂亦可根据工艺要求及具体情况对部分验收要求作适当的检查。 3、修理立式钻床需用的工具及仪器有哪些? 答:修理立式钻床需用的工具及仪器见下表。 需用工具及仪器 序号 名 称 规 格 /mm 数量 用 途 1 框式水平仪 0.02/1000 2 测量直线度、平行度、垂直度等 2 百分表 0.01 1 测量径向圆跳动、平行度等 3 磁性百分表座 1 测量径向圆跳动、平行度等 4 塞尺 最薄0.03 1 测量平面平行度等 5 内径百分表 0.01 1 测量内径 6 液压千斤顶 30000N 1 检验刚度 7 钢珠 Φ 6 1 测量轴向窜动 8 锥度塞规 莫氏3 号 1 测量锥孔接触面积 9 锥度检验棒 莫氏3 号 1 测量锥孔径向圆跳动 10 等高垫铁 2 测量平面平面度 11 量棒 Φ 6×100 1 测量主轴套齿条精度 12 平板 500×1000 1 研刮立柱导轨面 13 检验桥板 300×400 1 测量直线度、平行度等 14 铸铁直尺 300×250×200 1 测量立柱精度 15 圆柱检验棒 Φ 30×500 1 测量工作台台面与其导轨面的垂直度 16 90°直角尺 200×300 1 测量工作台台面与其导轨面的垂直度 17 圆柱检验棒 1 测量进给箱导轨面对主轴中心平行度 18 角度规 55° 1 测量工作台各面垂直度和主轴中心对其各面的平行度 19 研磨棒 1 研磨导向套 20 等高V 形架 2 测量主轴径向圆跳动 21 支承板 1 测量主轴(可以用角铁代替) 22 表夹 1 测量变速箱的空心轴的回转中心对支承面的垂直度 23 角度平尺 55° 1 研刮立柱导轨面 24 卡尺 500 1 测量工作台导轨面的平行度 25 检验平板 750×1000 1 测量主轴,测量空心轴的回转中心对支承面的垂直度 26 平行平尺 500×40×135 1 测量直线度,平行度 27 堵塞 1 修磨主轴轴套 28 圆柱检验块 Φ 60×56 1...
