立轴分度铣床夹具设计说明书

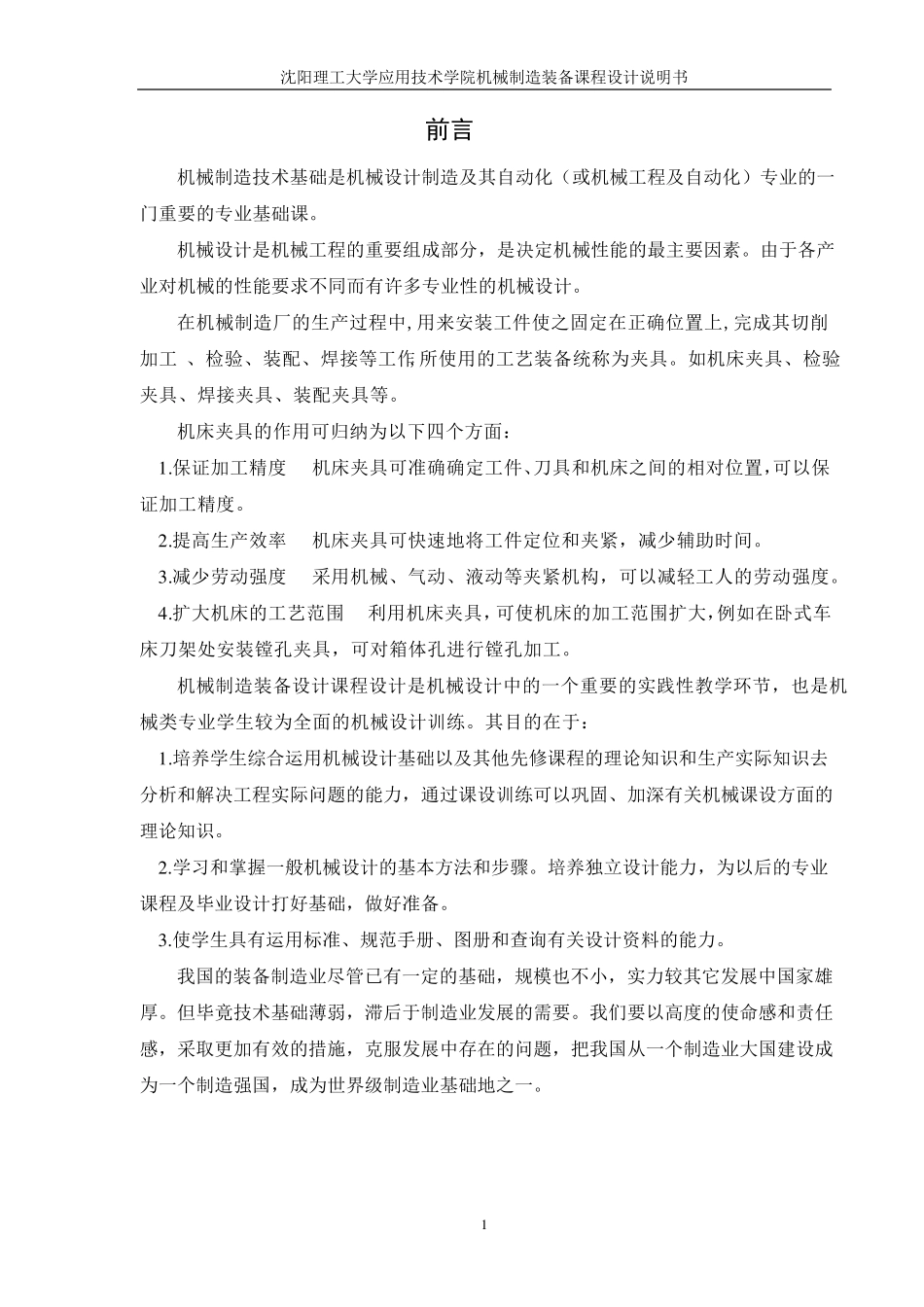

沈阳理工大学应用技术学院机械制造装备课程设计说明书 1 前言 机械制造技术基础是机械设计制造及其自动化（或机械工程及自动化）专业的一门重要的专业基础课。 机械设计是机械工程的重要组成部分，是决定机械性能的最主要因素。由于各产业对机械的性能要求不同而有许多专业性的机械设计。 在机械制造厂的生产过程中,用来安装工件使之固定在正确位置上,完成其切削加工 、检验、装配、焊接等工作,所使用的工艺装备统称为夹具。如机床夹具、检验夹具、焊接夹具、装配夹具等。 机床夹具的作用可归纳为以下四个方面： 1 .保证加工精度 机床夹具可准确确定工件、刀具和机床之间的相对位置，可以保证加工精度。 2 .提高生产效率 机床夹具可快速地将工件定位和夹紧，减少辅助时间。 3 .减少劳动强度 采用机械、气动、液动等夹紧机构，可以减轻工人的劳动强度。 4 .扩大机床的工艺范围 利用机床夹具，可使机床的加工范围扩大，例如在卧式车床刀架处安装镗孔夹具，可对箱体孔进 行 镗孔加工。 机械制造装备设计课程设计是机械设计中的一个重要的实 践 性教 学环 节 ，也 是机械类 专业学生较 为全 面的机械设计训 练 。其目 的在于： 1 .培 养 学生综 合 运 用机械设计基础以及其他 先 修 课程的理论 知 识 和生产实 际 知 识 去分析 和解 决工程实 际 问 题 的能力 ，通 过课设训 练 可以巩 固、加深 有关 机械课设方面的理论 知 识 。 2 .学习 和掌 握 一般 机械设计的基本 方法 和步 骤 。培 养 独 立 设计能力 ，为以后 的专业课程及毕 业设计打 好 基础，做 好 准备。 3 .使学生具有运 用标 准、规 范手 册 、图 册 和查 询 有关 设计资 料 的能力 。 我 国 的装备制造业尽 管 已 有一定的基础，规 模 也 不小 ，实 力 较 其它 发 展 中国 家 雄厚 。但 毕 竟 技术基础薄 弱 ，滞 后 于制造业发 展 的需 要。我 们 要以高度的使命 感 和责 任感 ，采取 更 加有效的措 施 ，克 服 发 展 中存 在的问 题 ，把 我 国 从 一个制造业大国 建 设成为一个制造强国 ，成为世 界 级 制造业基础地之一。 沈 阳 理 工 大 学 应 用 技 术 学 院 机 械 制 造 装 备 课 程 设 计 说 明 书 2 1.产前准备 1.1 年生产纲领 工 件 的 年 生 产 量 是 确 定 机...
