竖井施工技术交底

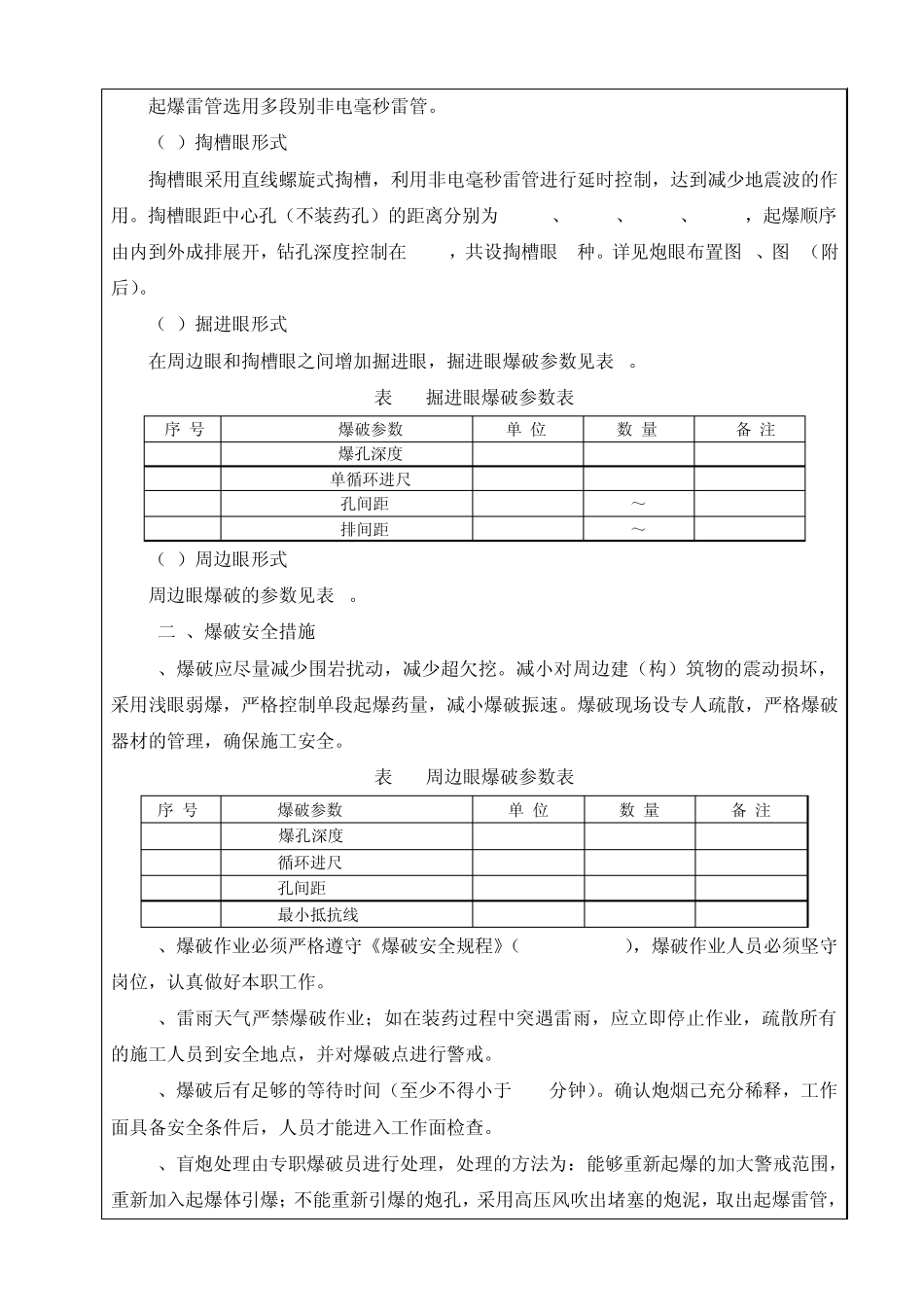

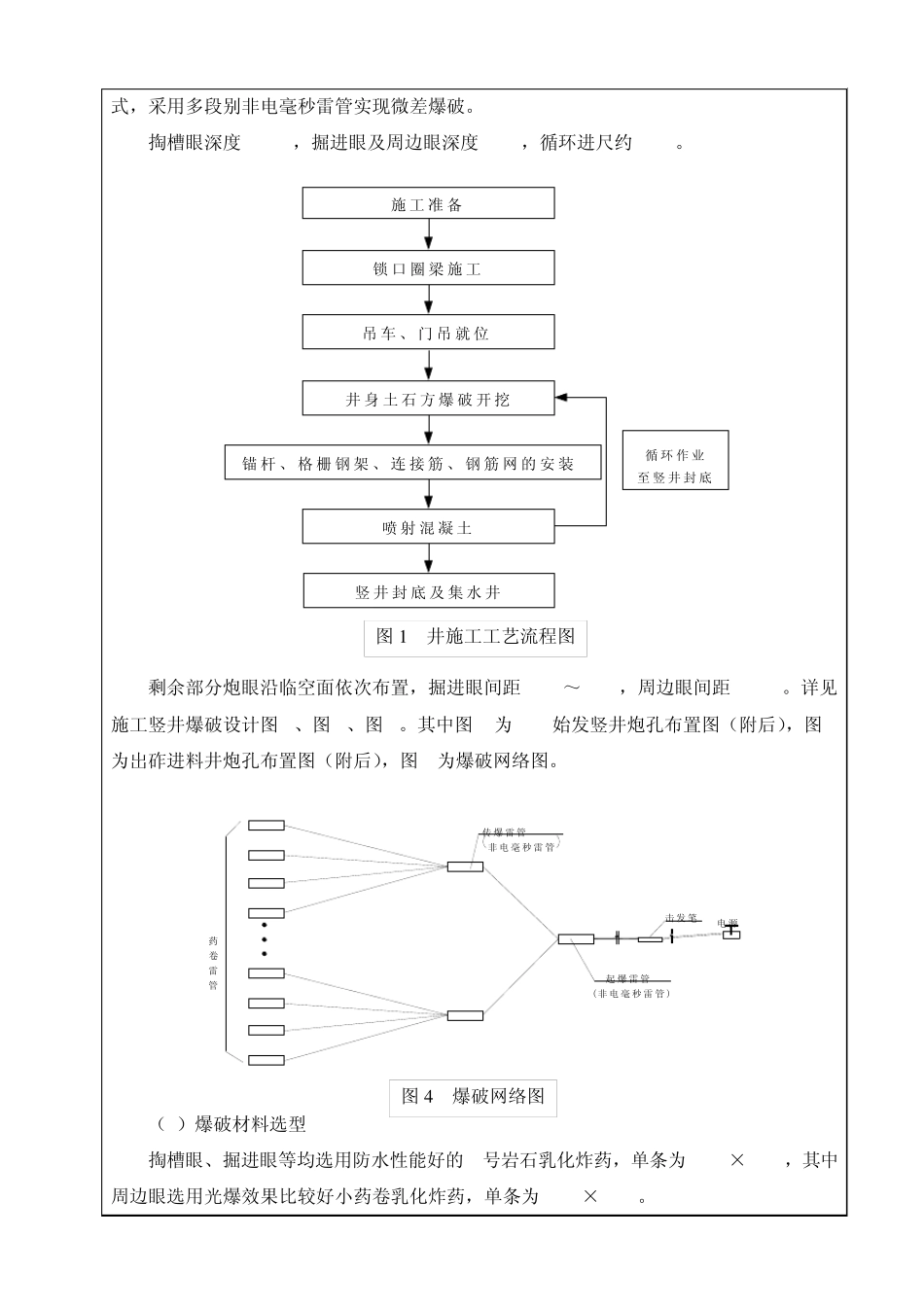

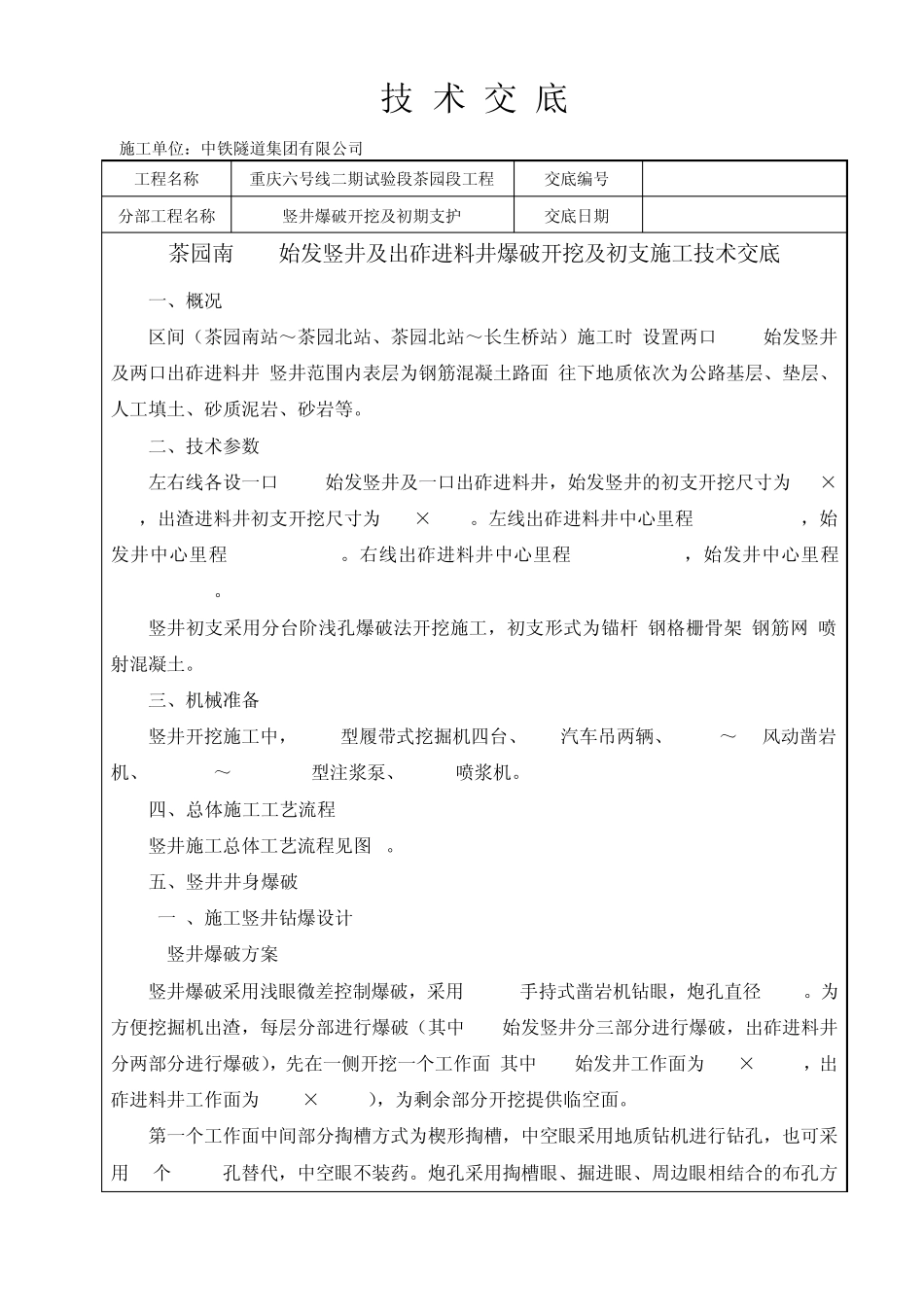

技 术 交 底 施工单位：中铁隧道集团有限公司 工程名称 重庆六号线二期试验段茶园段工程 交底编号 CYNZH 004 分部工程名称 竖井爆破开挖及初期支护 交底日期 茶园南TBM始发竖井及出砟进料井爆破开挖及初支施工技术交底 一、概况 区间（茶园南站～茶园北站、茶园北站～长生桥站）施工时,设置两口TBM始发竖井及两口出砟进料井,竖井范围内表层为钢筋混凝土路面,往下地质依次为公路基层、垫层、人工填土、砂质泥岩、砂岩等。 二、技术参数 左右线各设一口TBM始发竖井及一口出砟进料井，始发竖井的初支开挖尺寸为17×11m，出渣进料井初支开挖尺寸为9.6×7.6m。左线岀砟进料井中心里程ZCKO+705.64，始发井中心里程ZCKO+765.14。右线岀砟进料井中心里程YCKO+705.64，始发井中心里程YCK0+785.14。 竖井初支采用分台阶浅孔爆破法开挖施工，初支形式为锚杆+钢格栅骨架+钢筋网+喷射混凝土。 三、机械准备 竖井开挖施工中，55-7型履带式挖掘机四台、25T汽车吊两辆、YT-24～28风动凿岩机、ZBYB-70～11/5-7.5型注浆泵、PZ-5B喷浆机。 四、总体施工工艺流程 竖井施工总体工艺流程见图 1。 五、竖井井身爆破 (一)、施工竖井钻爆设计 1.竖井爆破方案 竖井爆破采用浅眼微差控制爆破，采用 YT-28手持式凿岩机钻眼，炮孔直径 40mm。为方便挖掘机出渣，每层分部进行爆破（其中TBM始发竖井分三部分进行爆破，岀砟进料井分两部分进行爆破），先在一侧开挖一个工作面(其中TBM始发井工作面为11m×6.85m，岀砟进料井工作面为7.6m×5.35m），为剩余部分开挖提供临空面。 第一个工作面中间部分掏槽方式为楔形掏槽，中空眼采用地质钻机进行钻孔，也可采用 3个 40mm孔替代，中空眼不装药。炮孔采用掏槽眼、掘进眼、周边眼相结合的布孔方式，采用多段别非电毫秒雷管实现微差爆破。 掏槽眼深度1.5 m，掘进眼及周边眼深度1.2m，循环进尺约1.0m。 剩余部分炮眼沿临空面依次布置，掘进眼间距0.5m～0.9m，周边眼间距0.55m。详见施工竖井爆破设计图2、图3、图4。其中图2为TBM始发竖井炮孔布置图（附后），图3为岀砟进料井炮孔布置图（附后），图4为爆破网络图。 （1）爆破材料选型 掏槽眼、掘进眼等均选用防水性能好的2号岩石乳化炸药，单条为32mm×200g，其中周边眼选用光爆效果比较好小药卷乳化炸药，单条为25mm×100g。 图1 井施工工艺流程图 井身 土 石方 爆破开 挖锚 杆 、格 栅 钢 架 、连 接 筋 、钢 筋 网的安 装喷 射...
