站用兼接地变

站用兼接地变_第1页
1/16
站用兼接地变_第2页
2/16
站用兼接地变_第3页
3/16

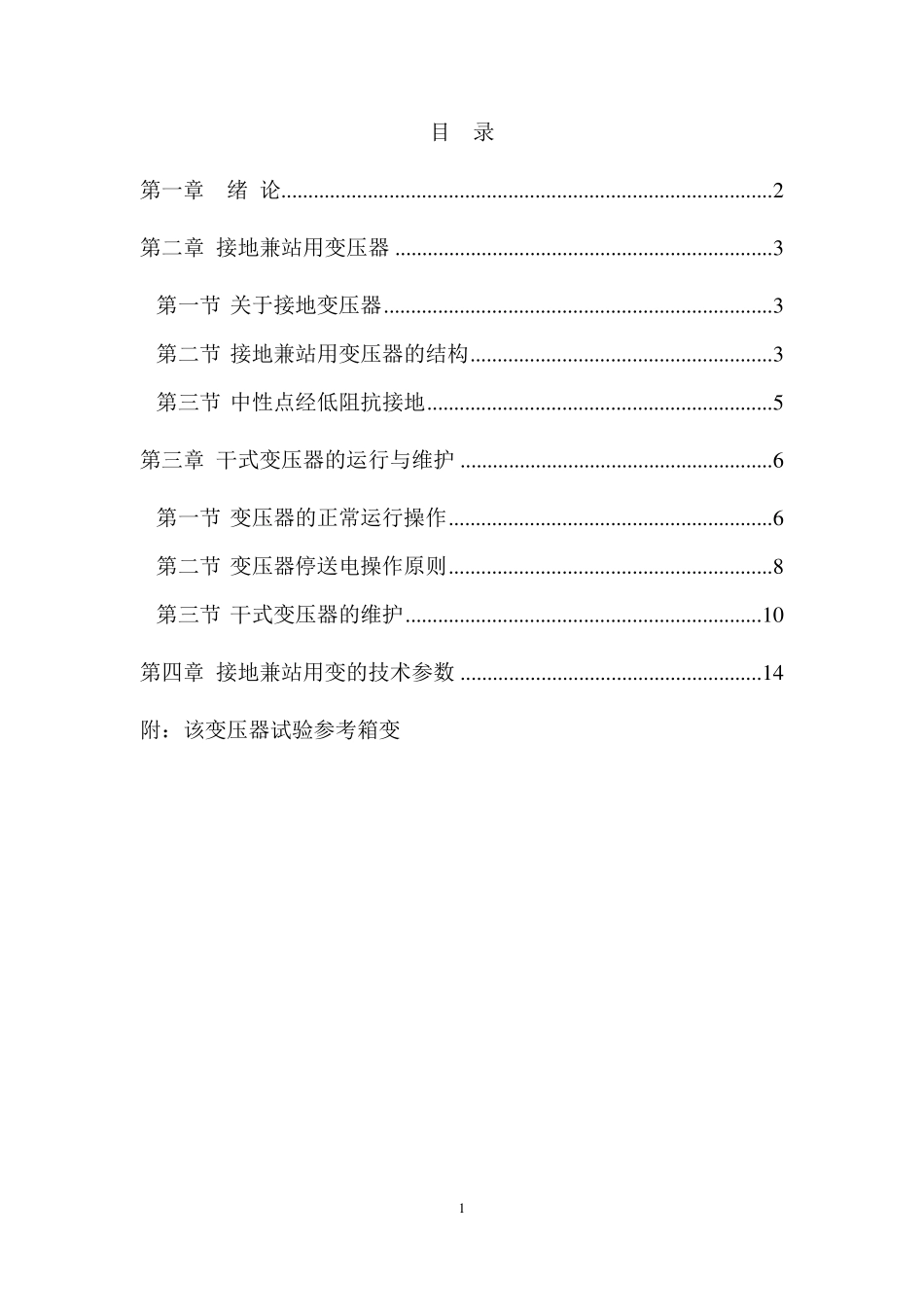

1 目 录 第一章 绪 论 ........................................................................................... 2 第二章 接地兼站用变压器 ...................................................................... 3 第一节 关于接地变压器 ........................................................................ 3 第二节 接地兼站用变压器的结构 ........................................................ 3 第三节 中性点经低阻抗接地 ................................................................ 5 第三章 干式变压器的运行与维护 .......................................................... 6 第一节 变压器的正常运行操作 ............................................................ 6 第二节 变压器停送电操作原则 ............................................................ 8 第三节 干式变压器的维护 .................................................................. 1 0 第四章 接地兼站用变的技术参数 ........................................................ 1 4 附:该变压器试验参考箱变 2 第一章 绪 论 我国电力系统中,的6kV、10kV、35kV电网中一般都采用中性点不接地的运行方式。电网中主变压器配电电压侧一般为三角形接法,没有可供接地电阻的中性点。当中性点不接地系统发生单相接地故障时,线电压三角形仍然保持对称,对用户继续工作影响不大,并且电容电流比较小(小于 10A)时,一些瞬时性接地故障能够自行消失,这对提高供电可靠性,减少停电事故是非常有效的。 但是随着电力事业日益的壮大和发展,这中简单的方式已不在满足现在的需求,现在城市电网中电缆电路的增多,电容电流越来越大(超过 10A),此时接地电弧不能可靠熄灭,就会产生以下后果。 1)单相接地电弧发生间歇性的熄灭与重燃,会产生弧光接地过电压,其幅值可达 4U(U为正常相电压峰值)或者更高,持续时间长,会对电气设备的绝缘造成极大的危害,在绝缘薄弱处形成击穿;造成重大损失。 2)由于持续电弧造成空气的离解,拨坏了周围空气的绝缘,容易发生相间短路; 3)产生铁磁谐振过电压,容易烧坏电压互感器并引起避雷器的损坏甚至可能使避雷器爆炸。 这些后果将严重威胁电网设备的绝缘,危及电网的安全运行。为了防止上述事故的发生,为系统提供...
