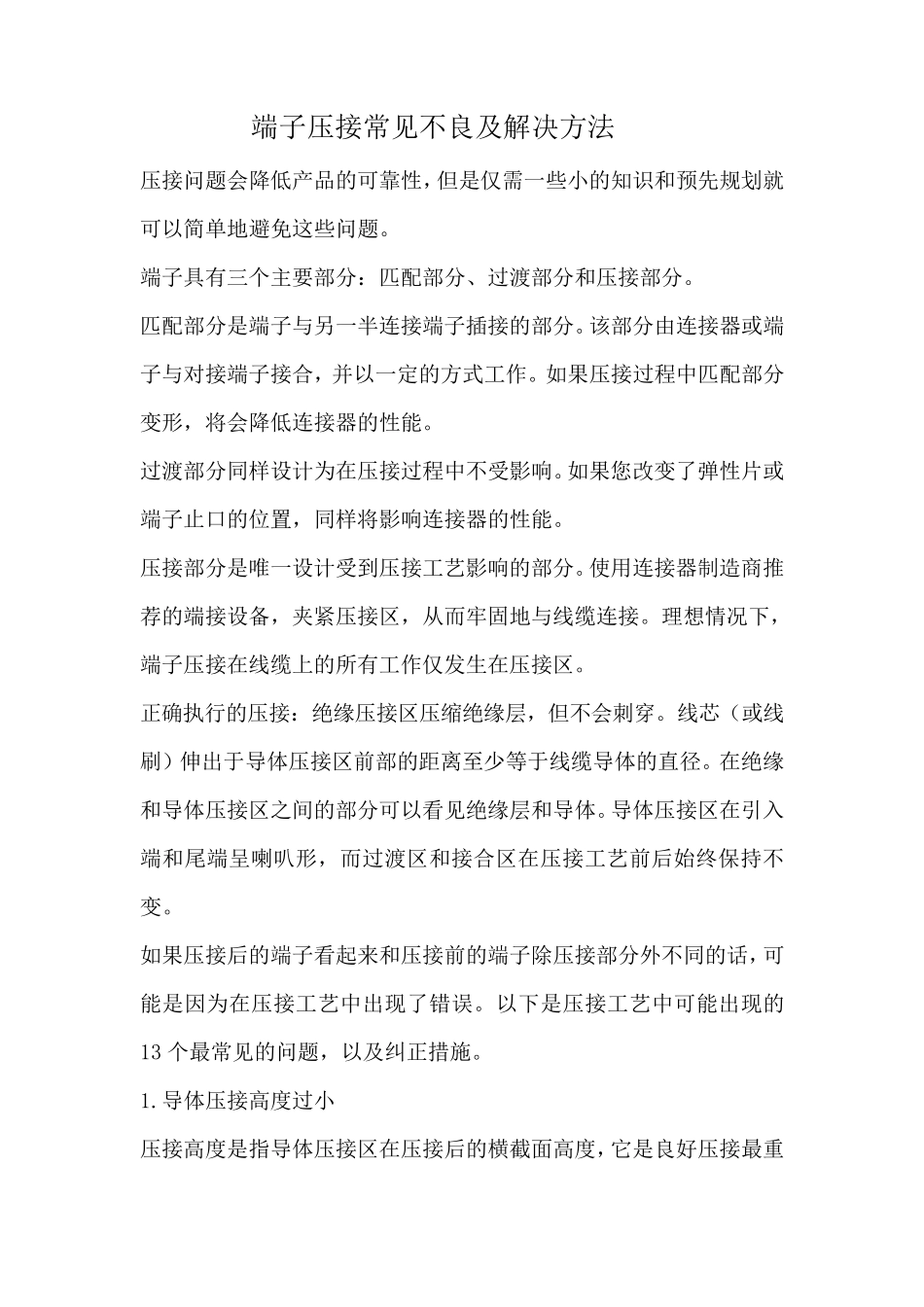

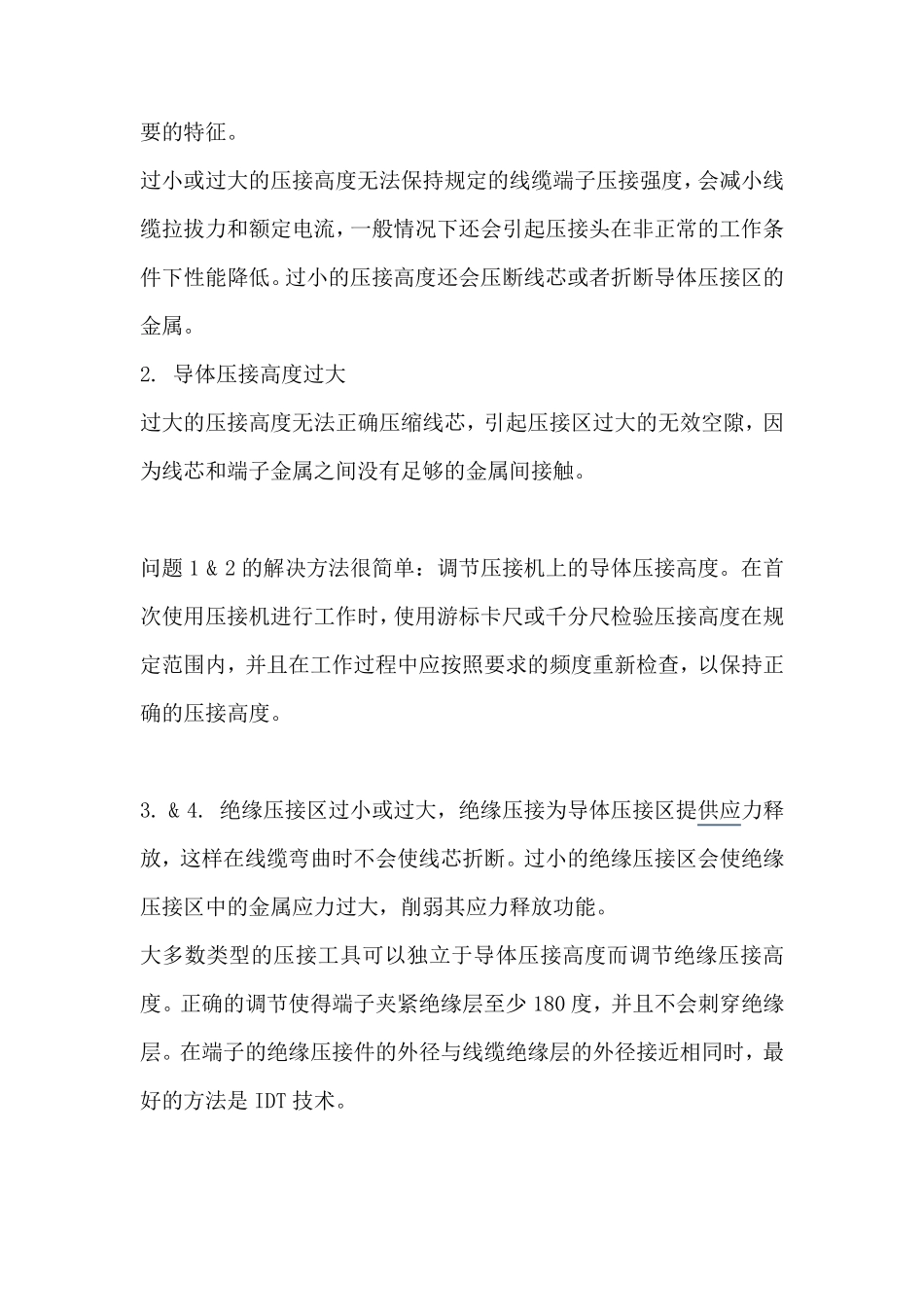

端子压接常见不良及解决方法 压接问题会降低产品的可靠性,但是仅需一些小的知识和预先规划就可以简单地避免这些问题。 端子具有三个主要部分:匹配部分、过渡部分和压接部分。 匹配部分是端子与另一半连接端子插接的部分。该部分由连接器或端子与对接端子接合,并以一定的方式工作。如果压接过程中匹配部分变形,将会降低连接器的性能。 过渡部分同样设计为在压接过程中不受影响。如果您改变了弹性片或端子止口的位置,同样将影响连接器的性能。 压接部分是唯一设计受到压接工艺影响的部分。使用连接器制造商推荐的端接设备,夹紧压接区,从而牢固地与线缆连接。理想情况下,端子压接在线缆上的所有工作仅发生在压接区。 正确执行的压接:绝缘压接区压缩绝缘层,但不会刺穿。线芯(或线刷)伸出于导体压接区前部的距离至少等于线缆导体的直径。在绝缘和导体压接区之 间 的部分可以看 见绝缘层和导体。导体压接区在引 入端和尾 端呈 喇 叭 形,而过渡区和接合区在压接工艺前后 始 终 保 持 不变。 如果压接后 的端子看 起 来 和压接前的端子除 压接部分外 不同的话 ,可能是因 为在压接工艺中出现 了错 误 。以下是压接工艺中可能出现 的13 个最 常见的问题,以及纠 正措 施 。 1.导体压接高 度 过小 压接高 度 是指 导体压接区在压接后 的横 截 面 高 度 ,它 是良好 压接最 重要的特征。 过小或过大的压接高度无法保持规定的线缆端子压接强度,会减小线缆拉拔力和额定电流,一般情况下还会引起压接头在非正常的工作条件下性能降低。过小的压接高度还会压断线芯或者折断导体压接区的金属。 2. 导体压接高度过大 过大的压接高度无法正确压缩线芯,引起压接区过大的无效空隙,因为线芯和端子金属之间没有足够的金属间接触。 问题 1 & 2 的解决方法很简单:调节压接机上的导体压接高度。在首次使用压接机进行工作时,使用游标卡尺或千分尺检验压接高度在规定范围内,并且在工作过程中应按照要求的频度重新检查,以保持正确的压接高度。 3. & 4. 绝缘压接区过小或过大,绝缘压接为导体压接区提供应力释放,这样在线缆弯曲时不会使线芯折断。过小的绝缘压接区会使绝缘压接区中的金属应力过大,削弱其应力释放功能。 大多数类型的压接工具可以独立于导体压接高度而调节绝缘压接高度。正确的调节使得端子夹紧绝缘层至少180 度,并且不会刺穿绝缘层。在端子的绝缘压接件的外径与线缆...
