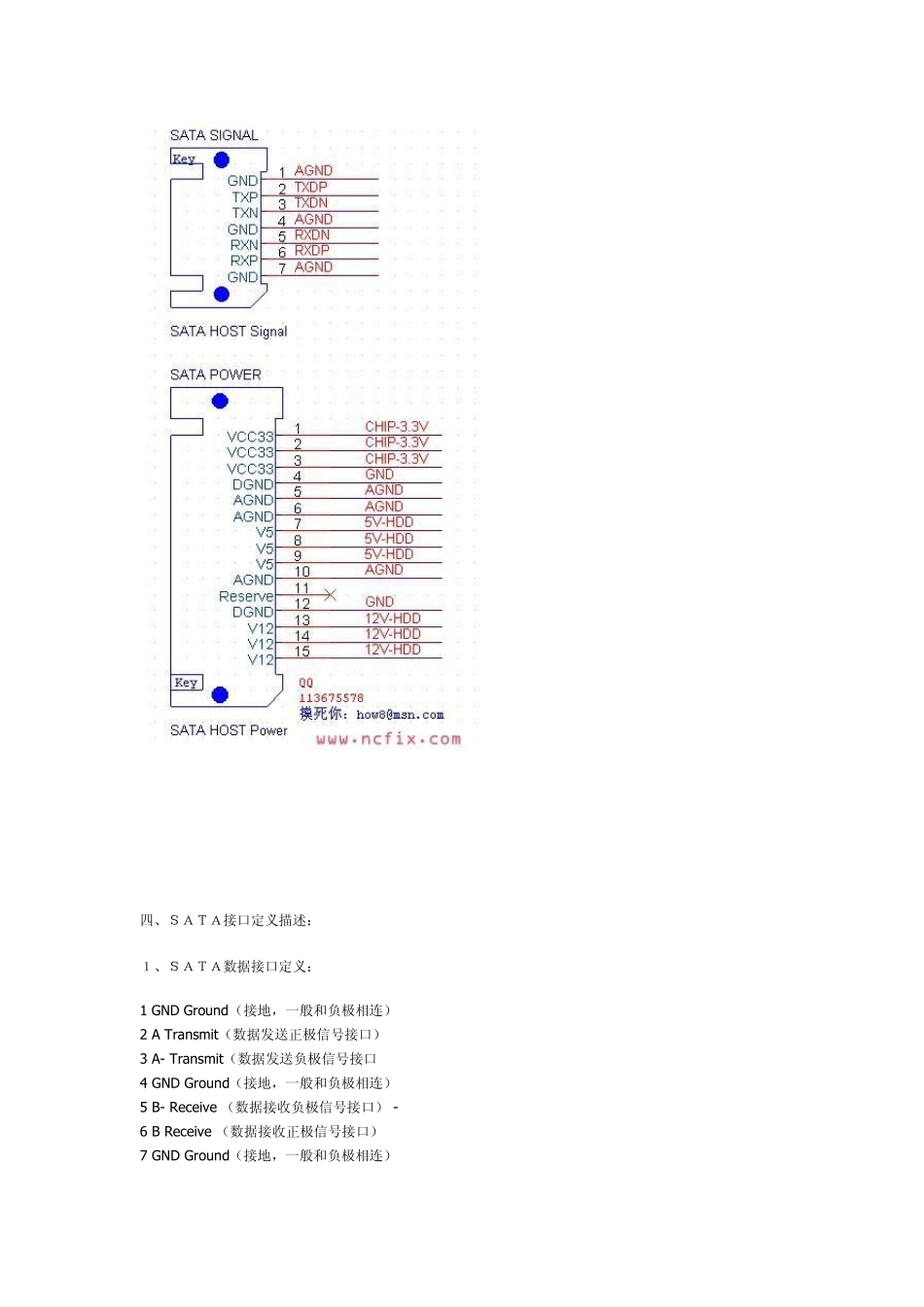

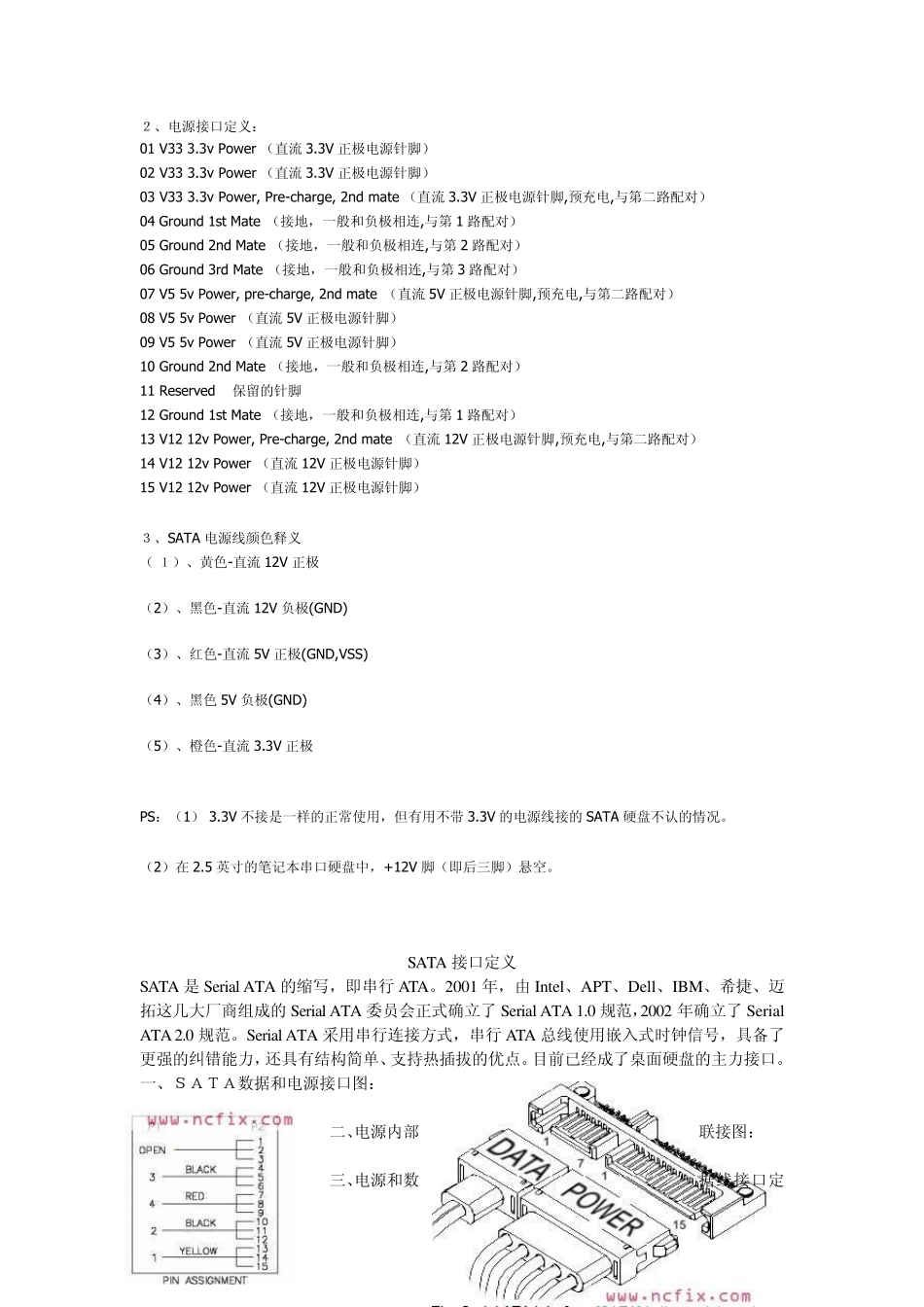

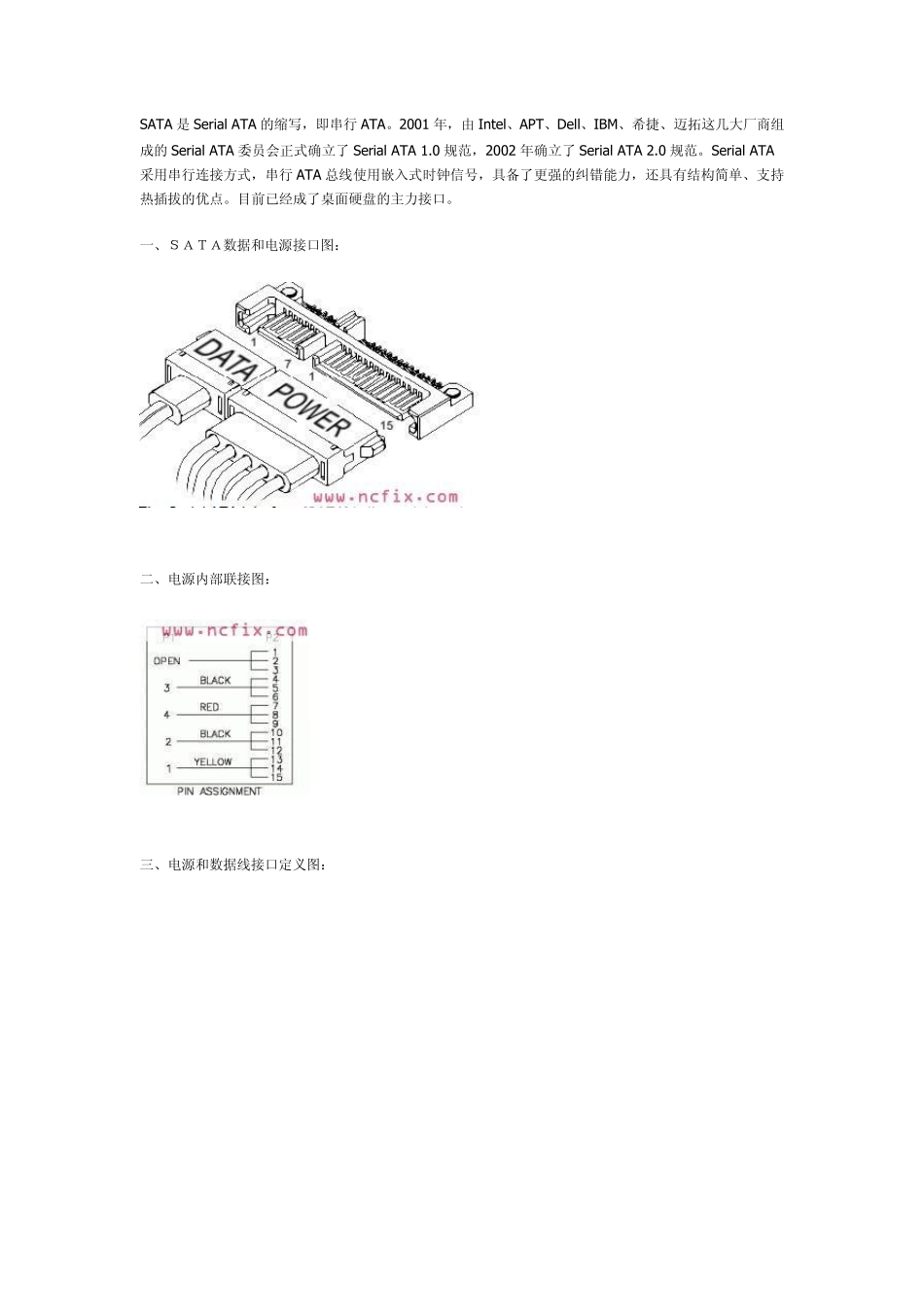

SATA 是Serial ATA 的缩写，即串行ATA。2001 年，由Intel、APT、Dell、IBM、希捷、迈拓这几大厂商组成的Serial ATA 委员会正式确立了 Serial ATA 1.0 规范，2002 年确立了 Serial ATA 2.0 规范。Serial ATA采用串行连接方式，串行ATA 总线使用嵌入式时钟信号，具备了更强的纠错能力，还具有结构简单、支持热插拔的优点。目前已经成了桌面硬盘的主力接口。 一、ＳＡＴＡ数据和电源接口图： 二、电源内部联接图： 三、电源和数据线接口定义图： 四、ＳＡＴＡ接口定义描述： １、ＳＡＴＡ数据接口定义： 1 GND Ground（接地，一般和负极相连） 2 A Transmit（数据发送正极信号接口） 3 A- Transmit（数据发送负极信号接口 4 GND Ground（接地，一般和负极相连） 5 B- Receive （数据接收负极信号接口） - 6 B Receive （数据接收正极信号接口） 7 GND Ground（接地，一般和负极相连） ２、电源接口定义： 01 V33 3.3v Pow er （直流 3.3V 正极电源针脚） 02 V33 3.3v Pow er （直流 3.3V 正极电源针脚） 03 V33 3.3v Pow er, Pre-charge, 2nd mate （直流 3.3V 正极电源针脚,预充电,与第二路配对） 04 Ground 1st Mate （接地，一般和负极相连,与第 1 路配对） 05 Ground 2nd Mate （接地，一般和负极相连,与第 2 路配对） 06 Ground 3rd Mate （接地，一般和负极相连,与第 3 路配对） 07 V5 5v Pow er, pre-charge, 2nd mate （直流 5V 正极电源针脚,预充电,与第二路配对） 08 V5 5v Pow er （直流 5V 正极电源针脚） 09 V5 5v Pow er （直流 5V 正极电源针脚） 10 Ground 2nd Mate （接地，一般和负极相连,与第 2 路配对） 11 Reserved – 保留的针脚 12 Ground 1st Mate （接地，一般和负极相连,与第 1 路配对） 13 V12 12v Pow er, Pre-charge, 2nd mate （直流 12V 正极电源针脚,预充电,与第二路配对） 14 V12 12v Pow er （直流 12V 正极电源针脚） 15 V12 12v Pow er （直流 12V 正极电源针脚） ３、SATA 电源线颜色释义 （ １）、黄色-直流 12V 正极 （2）、黑色-直流 12V 负极(GND) （3）、红色-直流 5V 正极(GND,VSS) （4）、黑色 5V 负极(GND) （5）、橙色-直流 3.3V 正极 PS：（1） 3.3V 不接是一样的正常使用，但有用不带 3.3V 的电...
