第04节自旋回波和快速自旋回波序列

第04节自旋回波和快速自旋回波序列_第1页
1/9
第04节自旋回波和快速自旋回波序列_第2页
2/9
第04节自旋回波和快速自旋回波序列_第3页
3/9

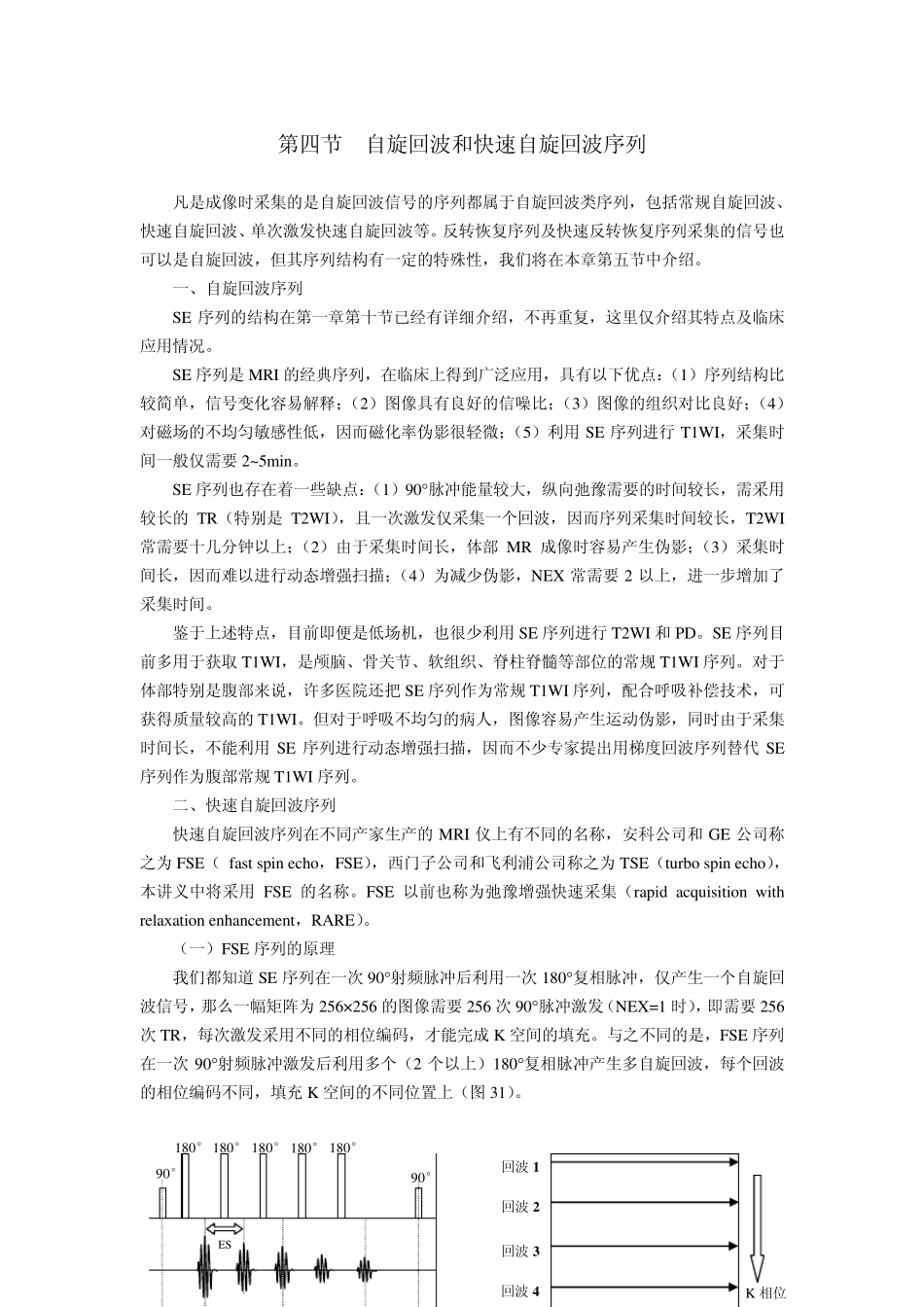

第四节 自旋回波和快速自旋回波序列 凡是成像时采集的是自旋回波信号的序列都属于自旋回波类序列,包括常规自旋回波、快速自旋回波、单次激发快速自旋回波等。反转恢复序列及快速反转恢复序列采集的信号也可以是自旋回波,但其序列结构有一定的特殊性,我们将在本章第五节中介绍。 一、自旋回波序列 SE 序列的结构在第一章第十节已经有详细介绍,不再重复,这里仅介绍其特点及临床应用情况。 SE 序列是 MRI 的经典序列,在临床上得到广泛应用,具有以下优点:(1)序列结构比较简单,信号变化容易解释;(2)图像具有良好的信噪比;(3)图像的组织对比良好;(4)对磁场的不均匀敏感性低,因而磁化率伪影很轻微;(5)利用 SE 序列进行T1WI,采集时间一般仅需要2~5min。 SE 序列也存在着一些缺点:(1)90脉冲能量较大,纵向弛豫需要的时间较长,需采用较长的 TR(特别是 T2WI),且一次激发仅采集一个回波,因而序列采集时间较长,T2WI常需要十几分钟以上;(2)由于采集时间长,体部MR 成像时容易产生伪影;(3)采集时间长,因而难以进行动态增强扫描;(4)为减少伪影,NEX 常需要2 以上,进一步增加了采集时间。 鉴于上述特点,目前即便是低场机,也很少利用 SE 序列进行T2WI 和 PD。SE 序列目前多用于获取T1WI,是颅脑、骨关节、软组织、脊柱脊髓等部位的常规 T1WI 序列。对于体部特别是腹部来说,许多医院还把SE 序列作为常规 T1WI 序列,配合呼吸补偿技术,可获得质量较高的 T1WI。但对于呼吸不均匀的病人,图像容易产生运动伪影,同时由于采集时间长,不能利用 SE 序列进行动态增强扫描,因而不少专家提出用梯度回波序列替代SE序列作为腹部常规 T1WI 序列。 二、快速自旋回波序列 快速自旋回波序列在不同产家生产的 MRI 仪上有不同的名称,安科公司和 GE 公司称之为FSE( fast spin echo,FSE),西门子公司和飞利浦公司称之为TSE(turbo spin echo),本讲义中将采用 FSE 的名称。FSE 以前也称为弛豫增强快速采集(rapid acquisition with relaxation enhancement,RARE)。 (一)FSE 序列的原理 我们都知道SE 序列在一次 90射频脉冲后利用一次 180复相脉冲,仅产生一个自旋回波信号,那么一幅矩阵为256×256 的图像需要256 次 90脉冲激发(NEX=1 时),即需要256次 TR,每次激发采用不同的相位编码,才能完成 K 空间的填充。与之不同的是,FSE 序列在一次...
