第1、2章直流电路复习练习题(部分)

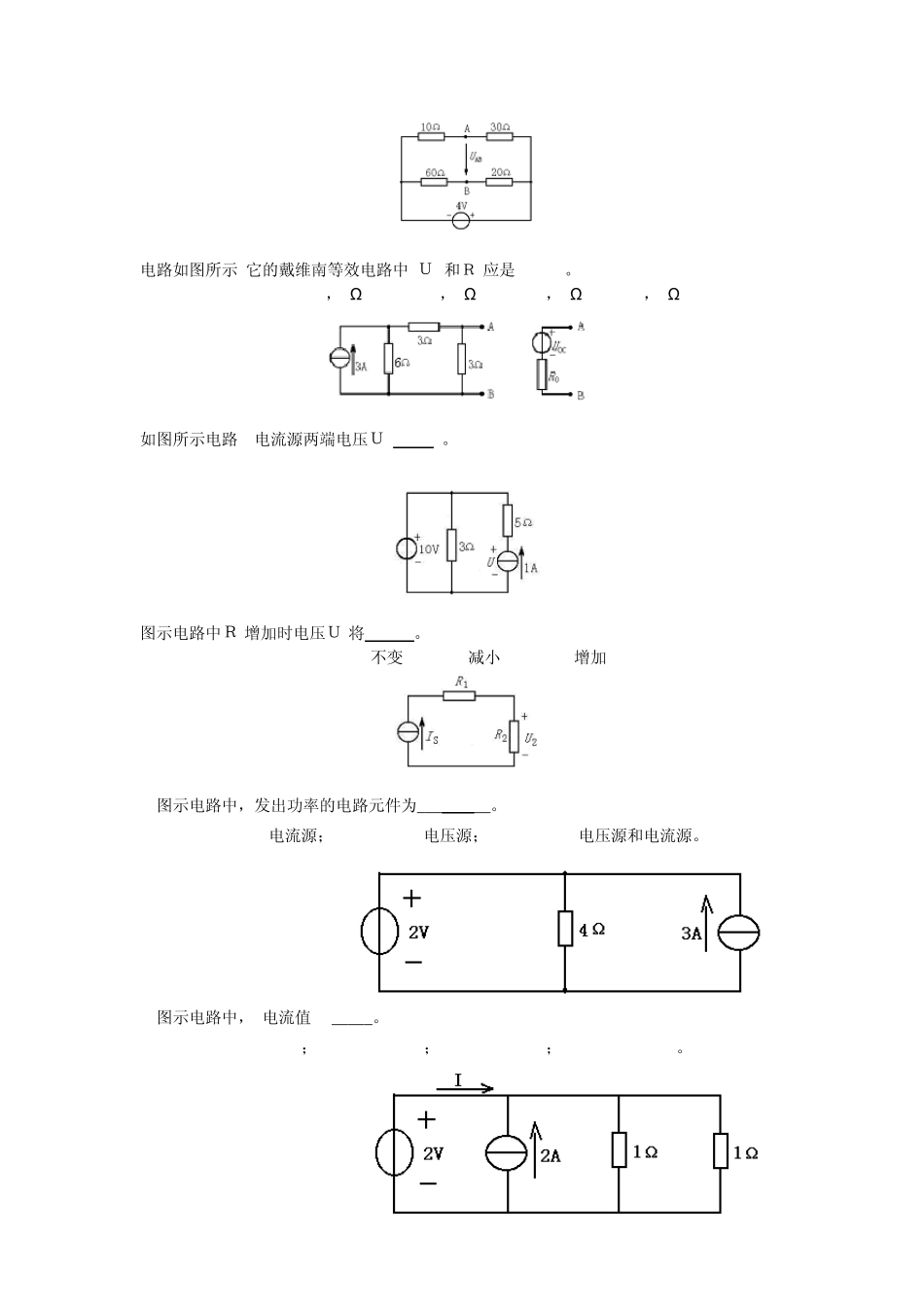

1 2 第1 、2 章复习题 一、填空题： 1 、电路的基本组成有 、 、 三个部分。 2 、20Ω 的电阻与 80Ω 电阻相串联时的等效电阻为 Ω ，相并联时的等效电阻为 Ω 。 3、戴维南定理指出：任何一个有源二端线性网络都可以用一个等效的 源来表示。 4 ．一个实际的电源可以用 来表示，也可用 来表示。 5 ．电感元件不消耗能量，它是储存 能量的元件。 6 ．电容元件不消耗能量，它是储存 能量的元件。 7 ．通常所说负载的增加是指负载的 增加。 8 ．电源就是将其它形式的能量转换成 的装置。 9 ．如果电流的 和 均不随时间变化，就称为直流。 1 0 ．负载就是所有用电设备，即是把 转换成其它形式能量的设备。 1 1 ．电路就是电流流过的 路径。 1 2 ．把 内通过某一导体横截面的电荷量定义为电流强度．．．．（简称电流），用 I 来表示。 13.戴维南定理可以把任一有源二端网络等效为一个 。 14．叠加原理只适用于 电路，而不适用于 电路。 15．某点的电位就是该点到 的电压。 16．任意两点间的电压就是 的电位差。 17．电气设备工作时高于额定电压称为 。 18．电气设备工作时低于额定电压称为 。 19．电气设备工作时等于额定电压称为 。 20．为防止电源出现短路故障，通常在电路中安装 。 21．电源开路时，电源两端的电压就等于电源的 。 二、选择题 1. 在如图所示的电路中，当电阻Ｒ2增加时，电流Ｉ将______。 A. 增加 B. 减小 C. 不变 2. 二只白炽灯的额定电压为 220V,额定功率分别为 100W和 25W，下面结论正确的是__________。 A. 25Ｗ白炽灯的灯丝电阻较大 B. 100Ｗ白炽灯的灯丝电阻较大 C. 25Ｗ白炽灯的灯丝电阻较小 3.常用电容器的两项主要数据是电容量和耐压值。电容器的这个耐压值是根据加在它上面的电压_________来规定的？ A. 最大值； B.平均值； C. 有效值； D.瞬时值。 4.在图所示的电路中，A、B端电压ＵAB＝______。A A. -2V B. 2V C. -1V D. 3V 3 5.电路如图所示,它的戴维南等效电路中,ＵOC和ＲO应是______。 A. 4.5V，3Ω B. 4.5V，2Ω C. 2V，2Ω D. 3V，3Ω 6.如图所示电路, 电流源两端电压Ｕ=_ _V。 A. 15V B. 10V C. 20V D. -15V 7.图示电路中Ｒ1增加时电压Ｕ2将_ ___。 A. 不变 B. 减小 C. 增加 11. 图示电路中，发出功率的电路元件为_ _ _ _ _ 。 A. 电流源； B. 电压源；...
