第1章用Multisim设计电路实验

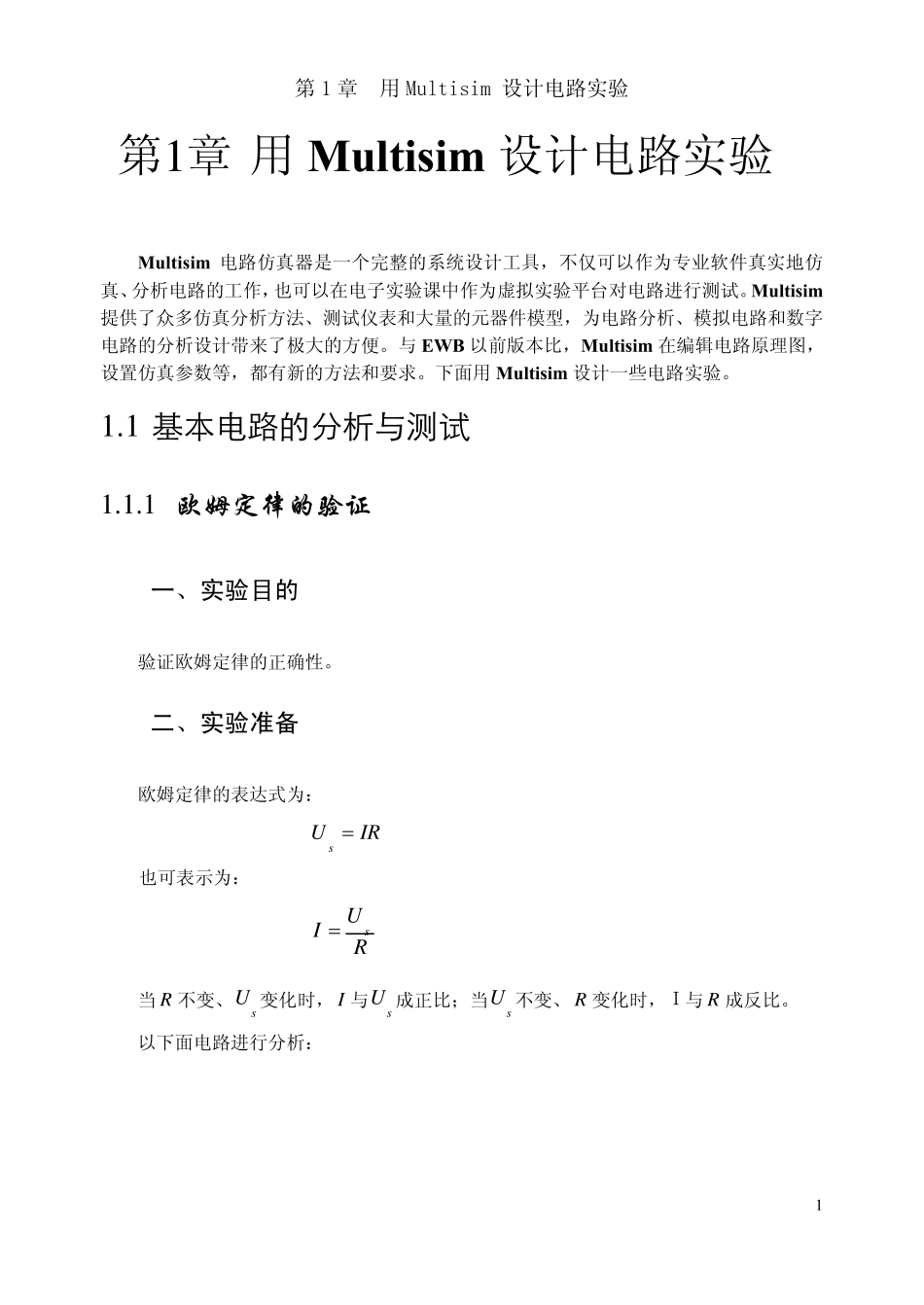

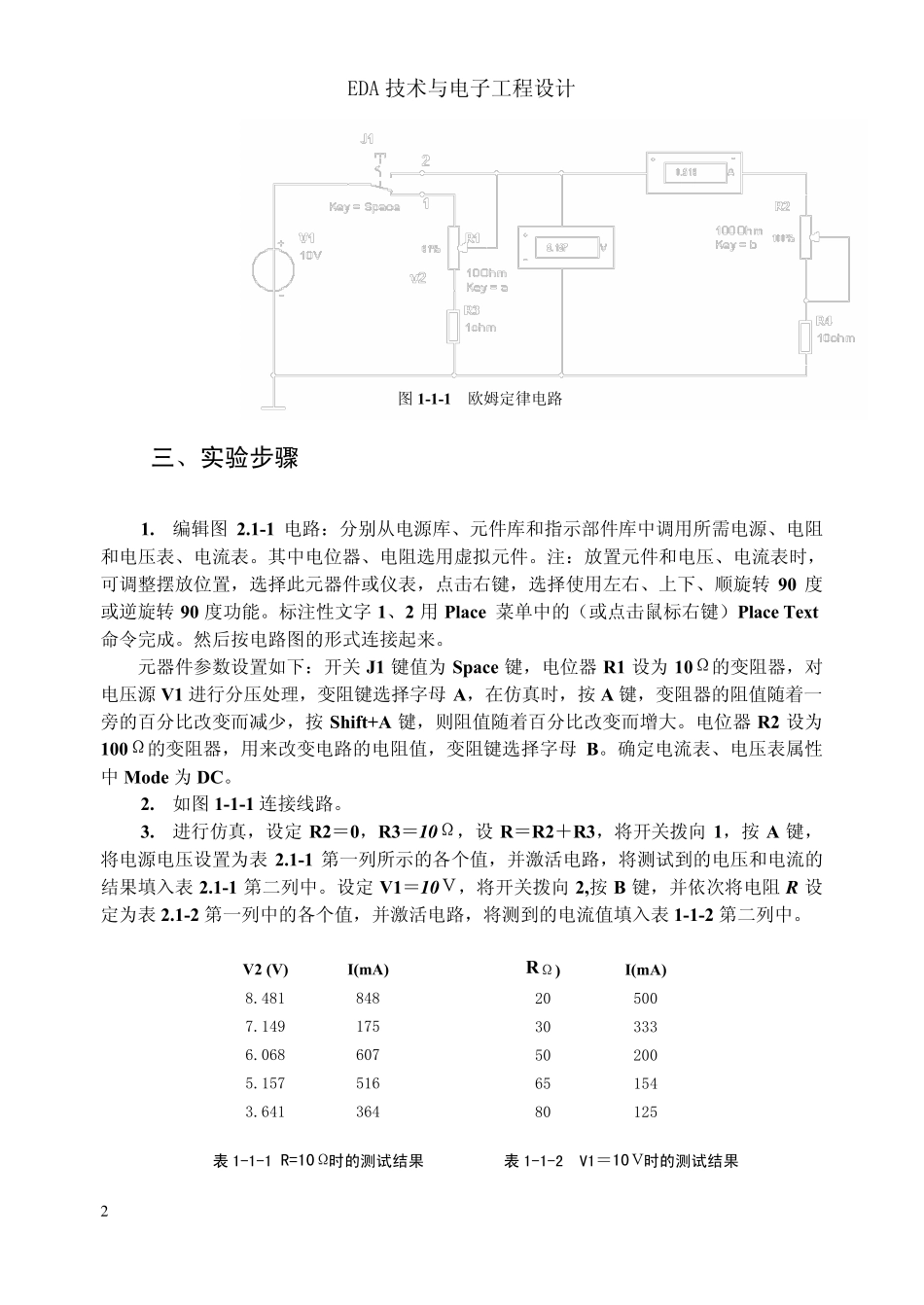

第1 章 用Multisim 设计电路实验 1 第1 章 用Mu ltisim 设计电路实验 Mu ltisim 电路仿真器是一个完整的系统设计工具，不仅可以作为专业软件真实地仿真、分析电路的工作，也可以在电子实验课中作为虚拟实验平台对电路进行测试。Mu ltisim提供了众多仿真分析方法、测试仪表和大量的元器件模型，为电路分析、模拟电路和数字电路的分析设计带来了极大的方便。与 EWB 以前版本比，Mu ltisim 在编辑电路原理图，设置仿真参数等，都有新的方法和要求。下面用Mu ltisim 设计一些电路实验。 1 .1 基本电路的分析与测试 1 .1 .1 欧姆定律的验证 一、实验目的 验证欧姆定律的正确性。 二、实验准备 欧姆定律的表达式为： IRUs = 也可表示为： RUIs= 当 R 不变、变化时，sUI 与成正比；当不变、sUsUR 变化时，Ｉ与 R 成反比。 以下面电路进行分析： EDA 技术与电子工程设计 2 图1-1-1 欧姆定律电路 三、实验步骤 1. 编辑图2.1-1 电路：分别从电源库、元件库和指示部件库中调用所需电源、电阻和电压表、电流表。其中电位器、电阻选用虚拟元件。注：放置元件和电压、电流表时，可调整摆放位置，选择此元器件或仪表，点击右键，选择使用左右、上下、顺旋转90 度或逆旋转90 度功能。标注性文字1、2 用Place 菜单中的（或点击鼠标右键）Place Tex t命令完成。然后按电路图的形式连接起来。 元器件参数设置如下：开关J1 键值为Space 键，电位器R1 设为10Ω的变阻器，对电压源V1 进行分压处理，变阻键选择字母 A，在仿真时，按A 键，变阻器的阻值随着一旁的百分比改变而减少，按Shift+A 键，则阻值随着百分比改变而增大。电位器R2 设为100Ω的变阻器，用来改变电路的电阻值，变阻键选择字母 B。确定电流表、电压表属性中Mode 为DC。 2. 如图1-1-1 连接线路。 3. 进行仿真，设定R2＝0，R3＝10Ω，设R＝R2＋R3，将开关拨向 1，按A 键，将电源电压设置为表2.1-1 第一列所示的各个值，并激活电路，将测试到的电压和电流的结果填入表2.1-1 第二列中。设定V1＝10Ｖ，将开关拨向 2,按B 键，并依次将电阻R 设定为表2.1-2 第一列中的各个值，并激活电路，将测到的电流值填入表1-1-2 第二列中。 V2 (V) I(mA) 8.481 848 7.149 175 6.068 607 5.157 516 3.641 364 RΩ) I(mA) 20 500 30 333 50 200 65 154 80 125 表1-1-1 R=10Ω时的测试结果 表1-1-2 V1＝10Ｖ...
