第2章电池仓之类型及结构

第2章电池仓之类型及结构_第1页
1/20
第2章电池仓之类型及结构_第2页
2/20

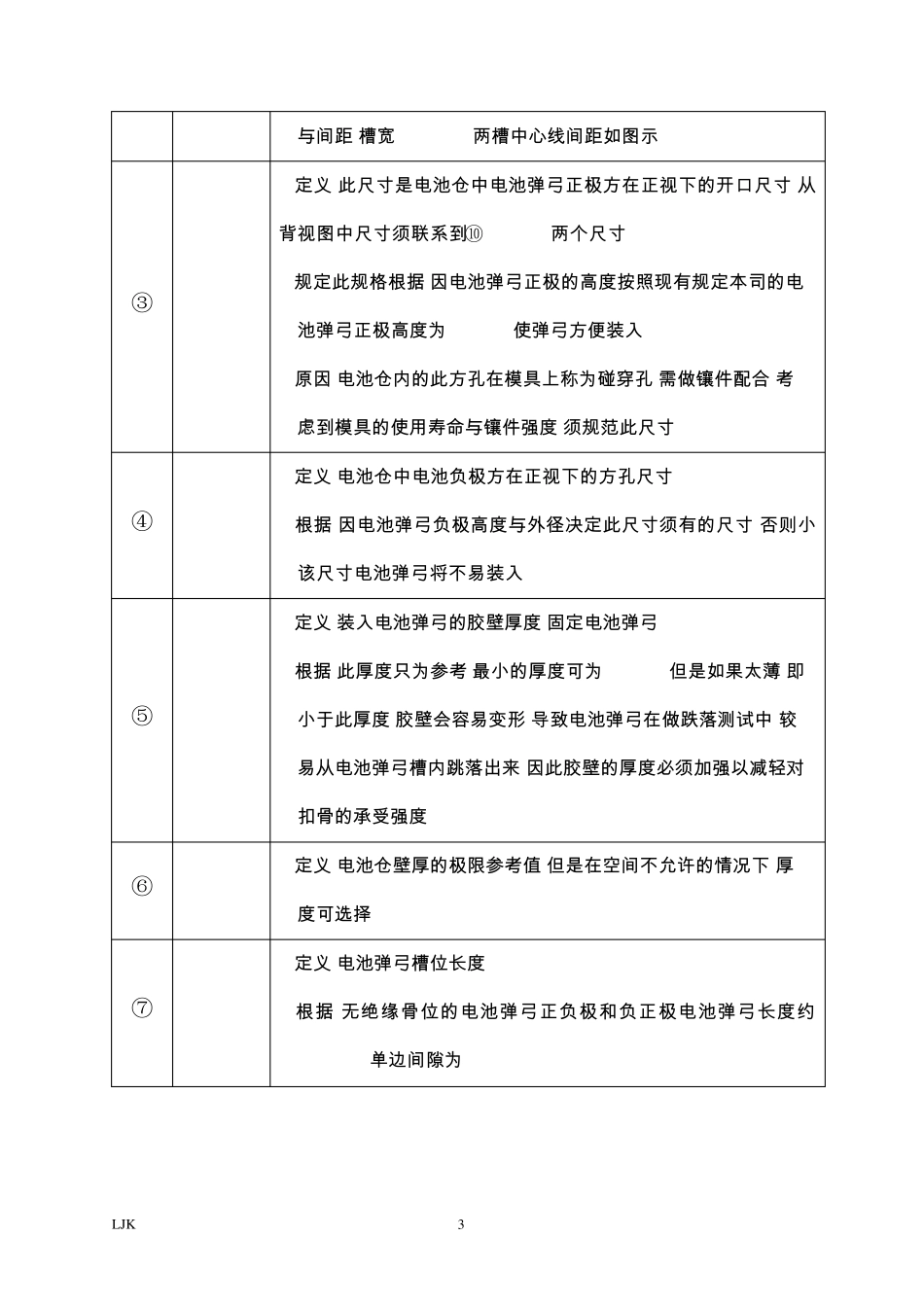

第2章电池仓之类型及结构_第3页
3/20
LJK 1 第 二 章 电 池 仓 之 类 型 及 结 构 1. 目 的 : 1.1 根 据 第 一章 节所列电 池 ,制定相应的 电 池 仓 与之 适配,并能符合产品设计要求通过的 安全标准测试. 1.2 电 池 仓 在开发过程中的 选定,同时也能确定电 池 弹弓或弹片的 形式与之 相配,达到节省开发时间的 目 的 . 2. 适用范围: 2.1 玩具类 型 产品的 电 池 仓 . 2.2通讯类 型 产品的 电 池 仓 . 2.3其它非玩具类 产品电 池 仓 . 3. 玩具与通讯类 产品电 池 仓 结 构 : 3.1 AAA电 池 仓 结 构 3.1.1 AAA电 池 仓 无绝缘骨用电 池 弹弓的 结 构 说明及 设计注意事项: 图示 LJK 2 电 池 仓 部 分 图 表 (2节 电 池 )说 明 标示序 号 数 值 大 小 说 明 内 容 ① 45.0 1.定 义 :图 示 规 格 为 电 池 仓 装 入 电 池 空 间 的 最 小 尺 寸 ,代 表 恰 可 适 合AAA电 池 44.5mm长 度 的 尺 寸 . 2.最 小 尺 寸 理 由 :可 在 电 池 负 极 留 有 约 有2mm的 空 间 ,这 样 就 可 保持 电 池 在 取 出 电 池 仓 时 从 电 池 的 正 极 往 负 极 压 缩 后 ,能 使 退 出 标示 序 号 中 ⑩0.8的 空 间 .否 则 电 池 装 入 电 池 仓 后 将 无 法 用 手 直 接 取出 来 . 3.设 计 中 如 果 产 品 给 予 电 池 仓 有 理 想 空 间 ,建 议 可 将 此 尺 寸 加1.0mm. ② 10.5 1.定 义 :此 数 值 取 值 为 电 池 与电 池 两中 心线的 距离. 2.因此 根据AAA电 池 的 最 大 直 径Ø10.5设 定 电 池 仓 中 电 池 槽的 槽宽 LJK 3 与 间 距 .槽 宽 10.5mm,两 槽 中 心 线 间 距 如 图 示 10.5mm. ③ 2.0 1.定 义 :此 尺 寸 是 电 池 仓 中 电 池 弹 弓 正 极 方 在 正 视 下 的 开 口 尺 寸 ,从背 视 图 中 尺 寸 须 联 系 到 ⑩0.8+0.6两 个 尺 寸 . 2.规 定 此 规 格 根 据 :因 电 池 弹 弓 正 极 的 高 度 按 照 现 有 规 定 本 司 的 电 池 弹 弓 正 极 高 度 为 1.5mm,使 弹 弓 方 便 装 入 . 3.原 因 :电 池 仓 内 的 此 方 孔 在 模 具 上称为 碰穿孔 ,需做镶件...
