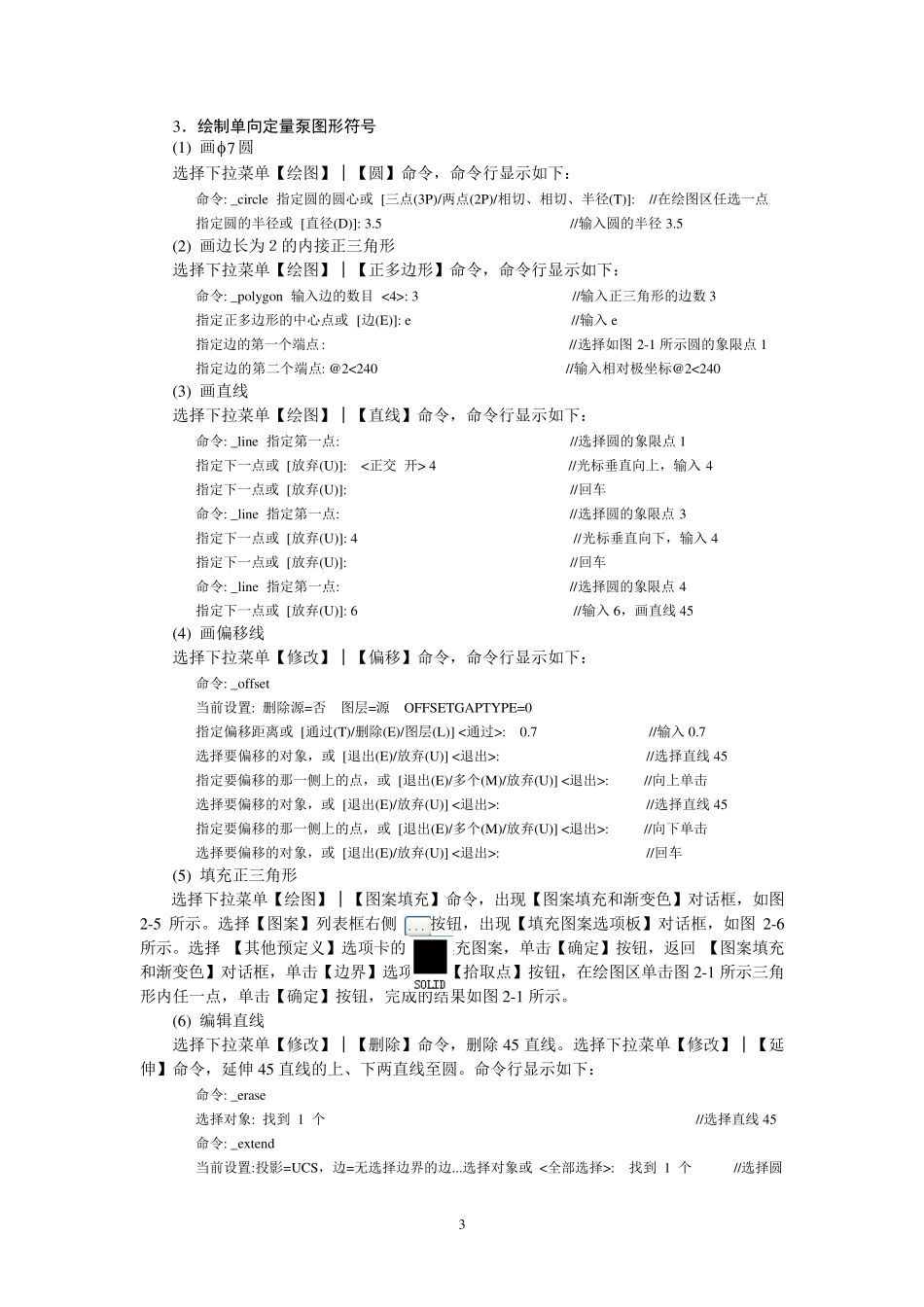

1 第2章 绘制元件图形符号 本章导读 在液压气动系统设计中,设计人员根据设备功能要求绘制原理图,这种图是由大量国家标准规定的液压气动元件图形符号组成。为了提高工作效率和设计质量,使设计者有更多的时间从事创造性的劳动,先创建液压气动元件图形符号库,并储存到计算机中,在画具体原理图时,根据需要随时调用。 国标GB/T786.1—1993 规定的《液压气动图形符号》有三类(见附录):详细符号——详细表示液压气动系统中元件功能符号;一般符号——不表示元件及装置的详细功能或形式时所用的符号;简化符号——为简化绘图而省略的一部分符号或用其他简单符号代替时所用的符号。本章详细介绍简化符号的画法(绘制图形符号时,为统一起见,本书基本尺寸l=7m m )。 2.1. 绘制液压泵和液压马达图形符号 液压泵是液压系统的动力元件,按排量是否可调分为定量泵和变量泵;按压油口输出压力油的方向分为单向泵和双向泵。液压马达是液压系统的执行元件,按马达的转速是否可调分为定量马达和变量马达;按马达转轴的转动方向分为单向马达和双向马达。泵和马达的图形符号非常相似。 2.1.1 绘制单向定量液压泵图形符号 根据图2-1 所示单向定量液压泵图形符号尺寸,绘制单向定量液压泵图形符号。 1.4 图2-1 泵图形符号尺寸 1. 选取样板图 选择下拉菜单【文件】│【新建】命令,打开【创建新图形】对话框。单击【从草图开始】选项卡,选取【公制】,单击【确定】按钮。如图2-2 所示。 2. 设置图层、对象捕捉 设置图层、线型、颜色和对象捕捉,如图2-3、图2-4 所示。 2 图2 -2 【创建新图形】对话框 图2 -3 【图层特性管理器】对话框 图2 -4 【草图设置】对话框 3 3.绘制单向定量泵图形符号 (1) 画7 圆 选择下拉菜单【绘图】│【圆】命令,命令行显示如下: 命令: _circle 指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]: //在绘图区任选一点 指定圆的半径或 [直径(D)]: 3.5 //输入圆的半径 3.5 (2) 画边长为2的内接正三角形 选择下拉菜单【绘图】│【正多边形】命令,命令行显示如下: 命令: _poly gon 输入边的数目 <4>: 3 //输入正三角形的边数 3 指定正多边形的中心点或 [边(E)]: e //输入 e 指定边的第一个端点: //选择如图2-1 所示圆的象限点 1 指定边的第二个端点: @2<240 //输入相对极坐标@2<240 (3) 画直线 选择下拉菜单【绘图】│【直线】命令,命...
