第2章综合布线工程设计

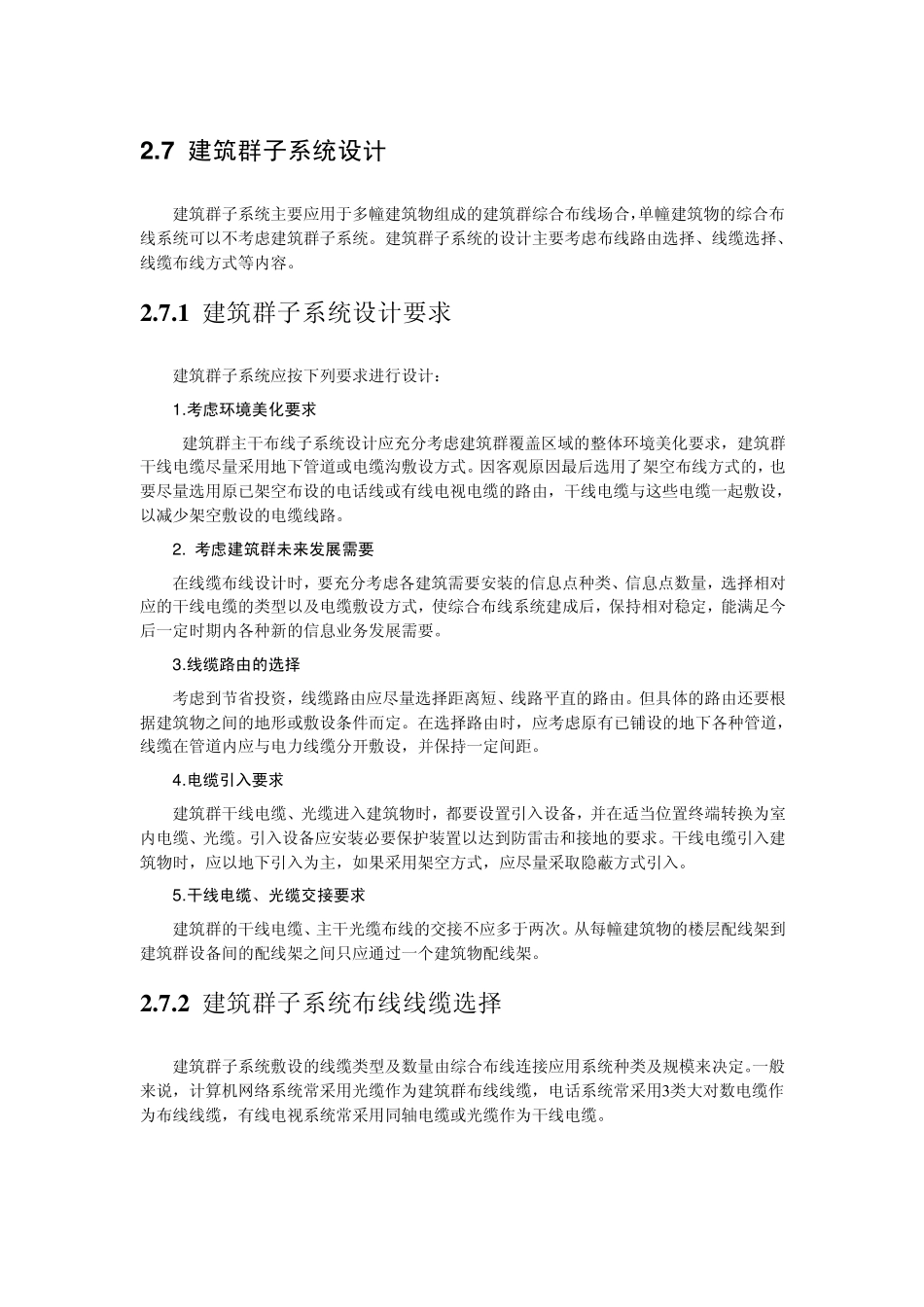

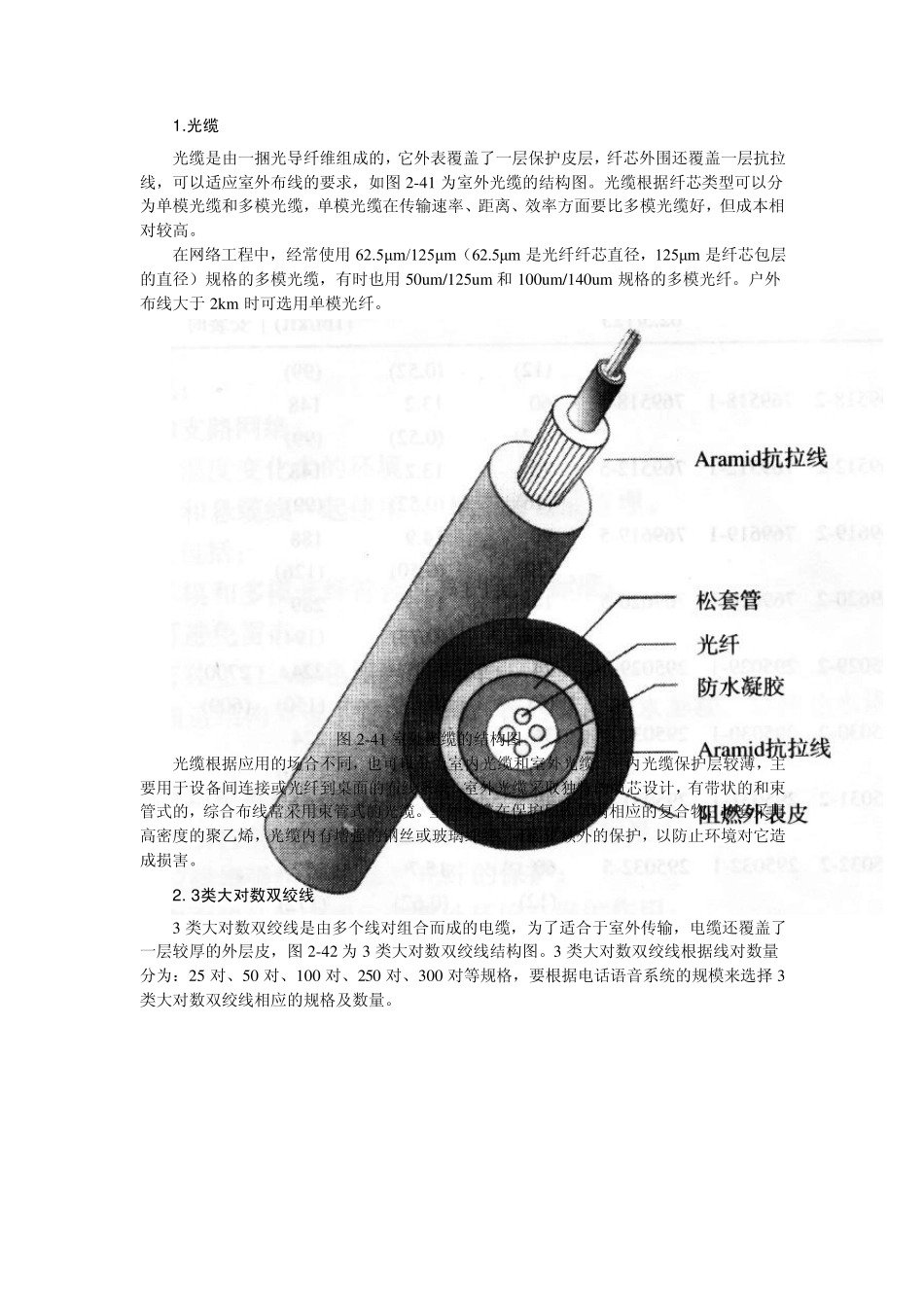

2 .7 建筑群子系统设计 建筑群子系统主要应用于多幢建筑物组成的建筑群综合布线场合，单幢建筑物的综合布线系统可以不考虑建筑群子系统。建筑群子系统的设计主要考虑布线路由选择、线缆选择、线缆布线方式等内容。 2 .7 .1 建筑群子系统设计要求 建筑群子系统应按下列要求进行设计： 1 .考虑环境美化要求 建筑群主干布线子系统设计应充分考虑建筑群覆盖区域的整体环境美化要求，建筑群干线电缆尽量采用地下管道或电缆沟敷设方式。因客观原因最后选用了架空布线方式的，也要尽量选用原已架空布设的电话线或有线电视电缆的路由，干线电缆与这些电缆一起敷设，以减少架空敷设的电缆线路。 2 . 考虑建筑群未来发展需要 在线缆布线设计时，要充分考虑各建筑需要安装的信息点种类、信息点数量，选择相对应的干线电缆的类型以及电缆敷设方式，使综合布线系统建成后，保持相对稳定，能满足今后一定时期内各种新的信息业务发展需要。 3 .线缆路由的选择 考虑到节省投资，线缆路由应尽量选择距离短、线路平直的路由。但具体的路由还要根据建筑物之间的地形或敷设条件而定。在选择路由时，应考虑原有已铺设的地下各种管道，线缆在管道内应与电力线缆分开敷设，并保持一定间距。 4 .电缆引入要求 建筑群干线电缆、光缆进入建筑物时，都要设置引入设备，并在适当位置终端转换为室内电缆、光缆。引入设备应安装必要保护装置以达到防雷击和接地的要求。干线电缆引入建筑物时，应以地下引入为主，如果采用架空方式，应尽量采取隐蔽方式引入。 5 .干线电缆、光缆交接要求 建筑群的干线电缆、主干光缆布线的交接不应多于两次。从每幢建筑物的楼层配线架到建筑群设备间的配线架之间只应通过一个建筑物配线架。 2 .7 .2 建筑群子系统布线线缆选择 建筑群子系统敷设的线缆类型及数量由综合布线连接应用系统种类及规模来决定。一般来说，计算机网络系统常采用光缆作为建筑群布线线缆，电话系统常采用3 类大对数电缆作为布线线缆，有线电视系统常采用同轴电缆或光缆作为干线电缆。 1 .光缆 光缆是由一捆光导纤维组成的，它外表覆盖了一层保护皮层，纤芯外围还覆盖一层抗拉线，可以适应室外布线的要求，如图2-41 为室外光缆的结构图。光缆根据纤芯类型可以分为单模光缆和多模光缆，单模光缆在传输速率、距离、效率方面要比多模光缆好，但成本相对较高。 在网络工程中，经常使用 62.5μm/125μm（62.5μm 是光纤纤芯直径，125μm 是纤...
