第2节梁板式筏形基础

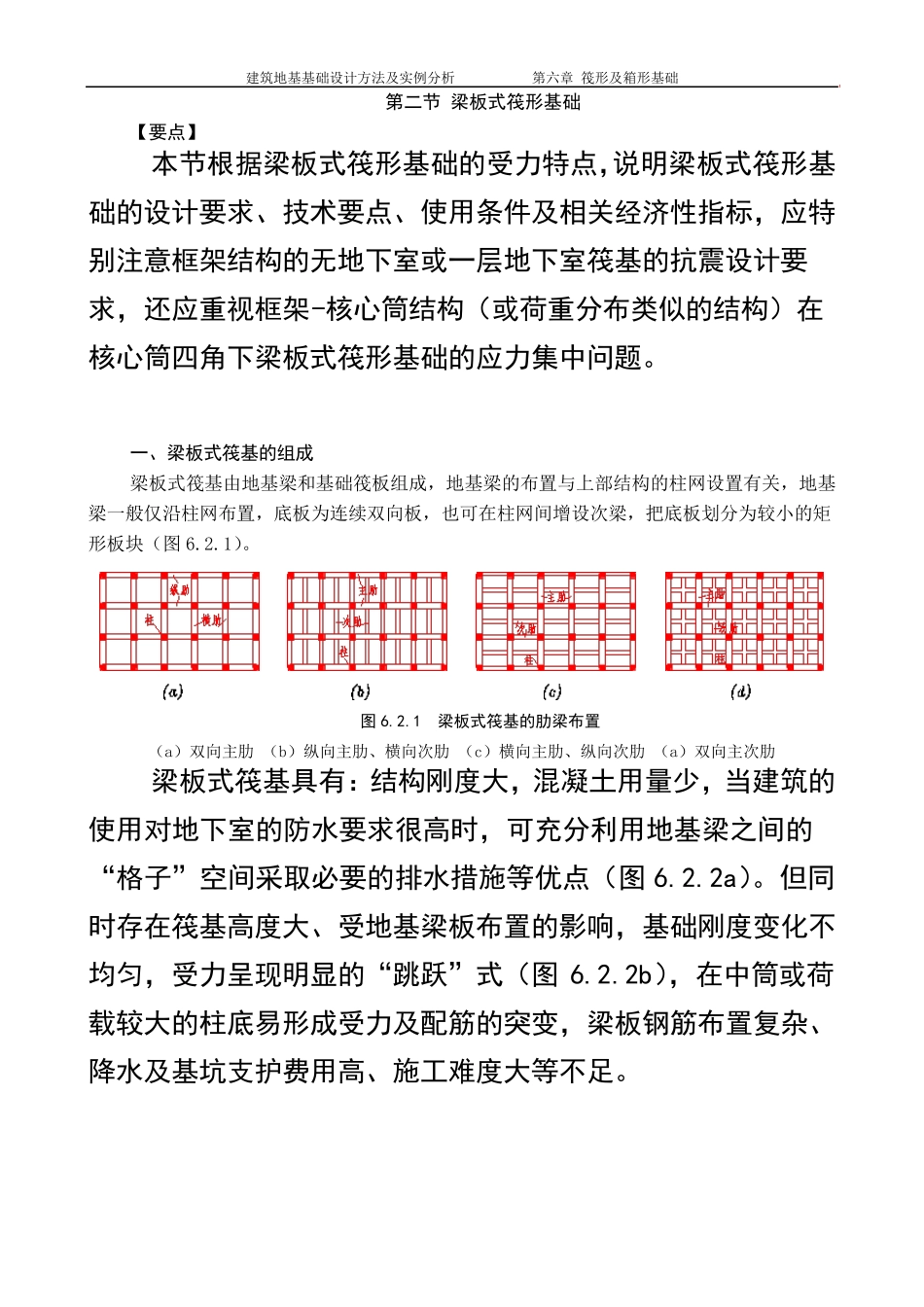

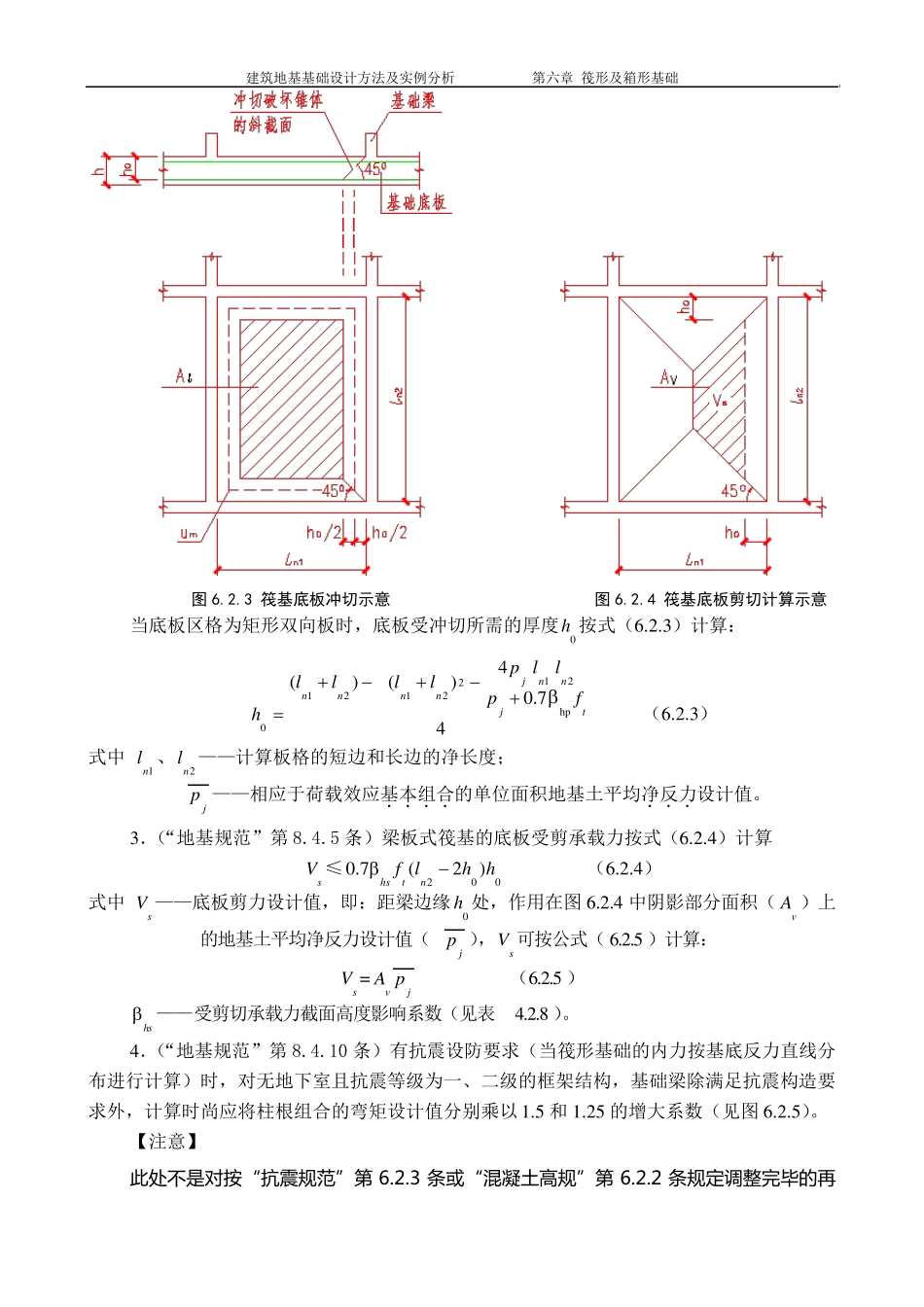

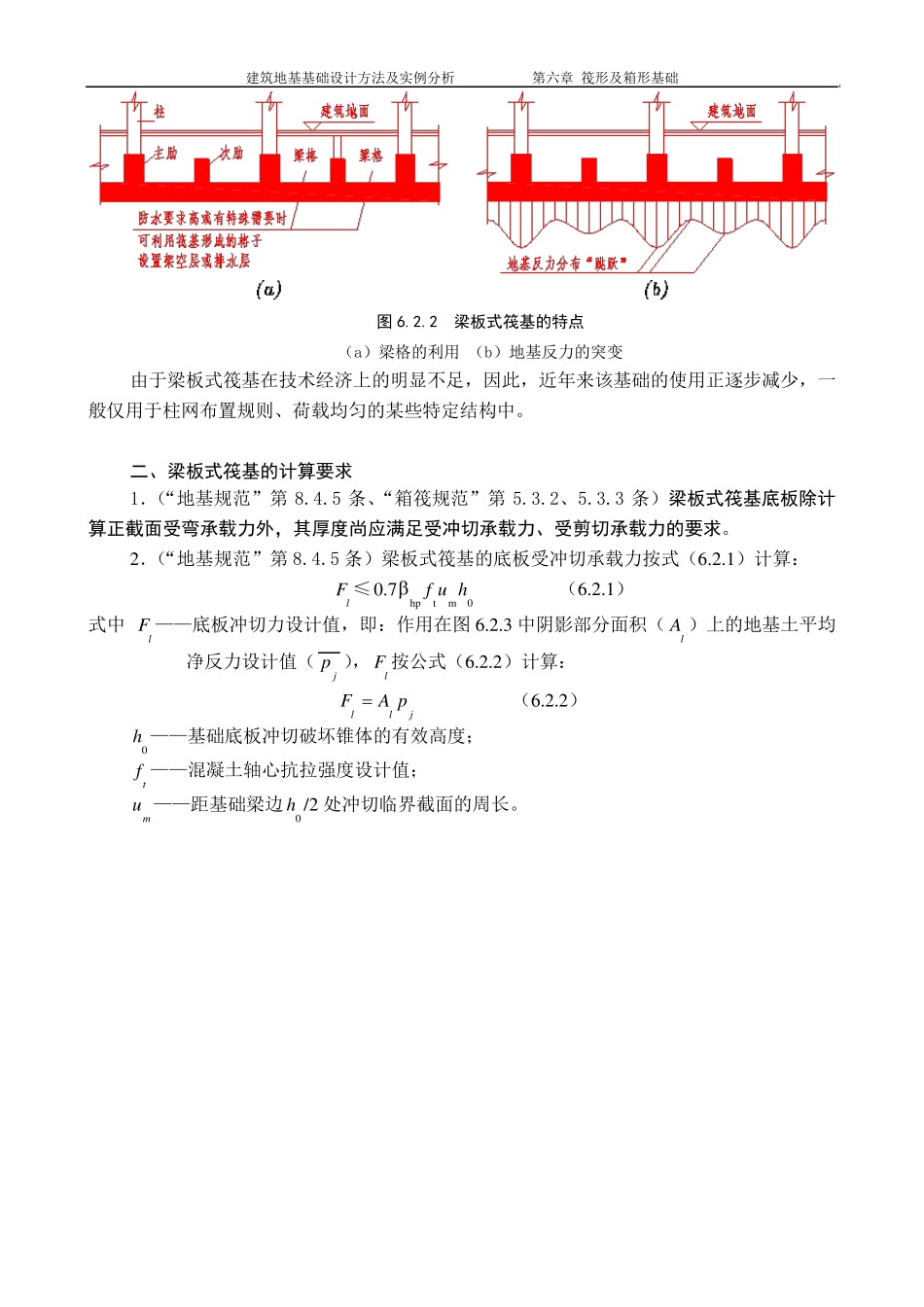

建筑地基基础设计方法及实例分析 第六章 筏形及箱形基础 第二节 梁板式筏形基础 【要点】 本节根据梁板式筏形基础的受力特点，说明梁板式筏形基础的设计要求、技术要点、使用条件及相关经济性指标，应特别注意框架结构的无地下室或一层地下室筏基的抗震设计要求，还应重视框架-核心筒结构（或荷重分布类似的结构）在核心筒四角下梁板式筏形基础的应力集中问题。 一、梁板式筏基的组成 梁板式筏基由地基梁和基础筏板组成，地基梁的布置与上部结构的柱网设置有关，地基梁一般仅沿柱网布置，底板为连续双向板，也可在柱网间增设次梁，把底板划分为较小的矩形板块（图6.2.1）。 图6.2.1 梁板式筏基的肋梁布置 （a）双向主肋 （b）纵向主肋、横向次肋 （c）横向主肋、纵向次肋 （a）双向主次肋 梁板式筏基具有：结构刚度大，混凝土用量少，当建筑的使用对地下室的防水要求很高时，可充分利用地基梁之间的“格子”空间采取必要的排水措施等优点（图6.2.2a）。但同时存在筏基高度大、受地基梁板布置的影响，基础刚度变化不均匀，受力呈现明显的“跳跃”式（图6.2.2b），在中筒或荷载较大的柱底易形成受力及配筋的突变，梁板钢筋布置复杂、降水及基坑支护费用高、施工难度大等不足。 建筑地基基础设计方法及实例分析 第六章 筏形及箱形基础 图6.2.2 梁板式筏基的特点 （a）梁格的利用 （b）地基反力的突变 由于梁板式筏基在技术经济上的明显不足，因此，近年来该基础的使用正逐步减少，一般仅用于柱网布置规则、荷载均匀的某些特定结构中。 二、梁板式筏基的计算要求 1．（“地基规范”第8.4.5 条、“箱筏规范”第5.3.2、5.3.3 条）梁板式筏基底板除计算正截面受弯承载力外，其厚度尚应满足受冲切承载力、受剪切承载力的要求。 2．（“地基规范”第8.4.5 条）梁板式筏基的底板受冲切承载力按式（6.2.1）计算： lF ≤0mthp7.0hufβ （6.2.1） 式中 lF — — 底板冲切力设计值，即：作用在图 6.2.3 中阴影部分面积（lA ）上的地基土平均净反力设计值（jp ），lF 按公式（6.2.2）计算： jllpAF = （6.2.2） 0h — — 基础底板冲切破坏锥体的有效高度； tf — — 混凝土轴心抗拉强度设计值； mu— — 距基础梁边0h /2 处冲切临界截面的周长。 建筑地基基础设计方法及实例分析 第六章 筏形及箱形基础 图6.2.3 筏基底板冲切示意 图6.2.4 筏基底板剪切计算示意 当底板区格为矩形双向板时，底板...
